MAX14585

高速USB和音频开关,可处理负信号并提供高压VBUS检测

更多 showmore-icon

小尺寸、高性能USB开关,集成低功耗和高ESD保护特性

: 过期 tooltip
: 过期 tooltip
产品详情
产品模型 2
特性
  • 低功耗
    • 低电源电流:7µA (典型值)
    • 2.7V至5.5V单电源VCC供电
  • 设计灵活
    • 双电源架构:VB和VCC
    • ANO_通道优先控制输入
  • 高度集成
    • VB输入可达28V,VBUS检测自动选择UNC_
    • 两个通道(UNC_和ANO_)均具有低电容特性,支持高速USB
    • ANO_通道可无失真通过低至-1.8V的负信号
    • 3Ω (典型值)导通电阻
    • 960MHz带宽
    • 音频通道具有0.04% THD+N
    • COM1、COM2提供±15kV人体模式(HBM) ESD保护
  • 节省电路板面积
    • 内部旁路电阻减小咔嗒/噼噗声(MAX14585)
    • 10引脚、1.4mm x 1.8mm UTQFN封装
更多细节
show more Icon

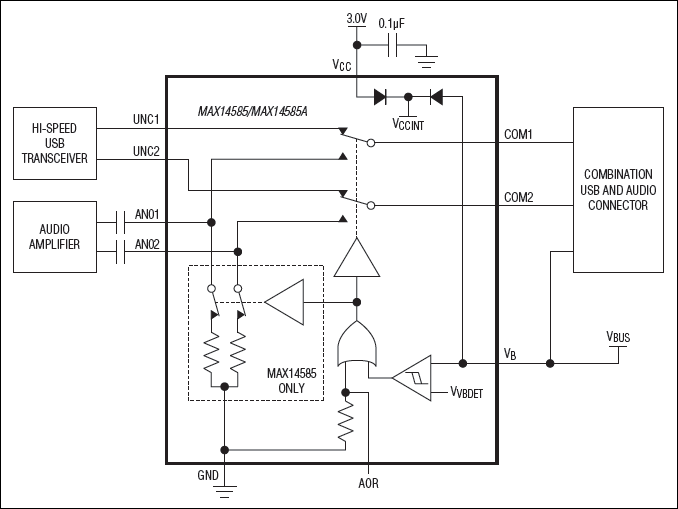

MAX14585/MAX14585A是具有高ESD保护的双刀双掷(DPDT)开关,可以切换多路高速(480Mbps) USB和模拟信号(如交流耦合音频信号或视频信号)。这些器件具备便携式电子产品对高性能开关所需的低导通电容(CON)、低导通电阻(RON),内部负电源允许通过低于地电位至-1.8V的音频信号。器件还可处理低速/全速USB信号,工作电压为2.7V至5.5V。

器件具有VBUS检测输入(VB),可处理高达28V的电压,一旦检测到有效的VBUS信号(VB > VVBDET),将自动切换到USB信号通路。当电池过放电时,如果VB大于4.5V,可由V B为器件供电。MAX14585在音频通路具有内部旁路电阻,可减小输出端的咔嗒/噼噗声。

MAX14585/MAX14585A采用节省空间的10引脚、1.4mm x 1.8mm UTQFN封装,工作在-40°C至+85°C温度范围。

应用

  • 蜂窝电话
  • PDA和手持设备
  • 平板PC
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14585EVB+
  • HTML
  • HTML
MAX14585EVB+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14585EVKIT

MAX14585评估板

zoom

MAX14585EVKIT

MAX14585评估板

MAX14585评估板

特性和优点

  • USB供电(包括电缆)或外部电源供电
  • 完备的USB 2.0高速(480Mbps)切换电路
  • 可切换数据/音频信号
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX14585评估板(EV kit)提供经过验证的设计,用于评估MAX14585具有高ESD保护的双刀/双掷(DPDT)开关。评估板设计用于演示MAX14585在USB 2.0高速开关中的应用。评估板将一个USB端口信号切换到另一个USB端口,并将音频信号切换到耳机插头。

评估板PCB出厂时安装了MAX14585EVB+,还可用于评估MAX14585A。

应用

  • 蜂窝电话
  • PDA和手持设备
  • 平板PC
