MAX14515
量产高压液体镜头驱动器
尺寸最小的液体镜头驱动器，用于小型相机模块
- 产品模型
- 2
概述
- 微小尺寸非常适合放置在相机模块内部
- 47VRMS最大输出电压(CLENS = 220pF)
- I²C兼容接口用于设置输出电压
- 8位输出电压分辨率
- 可靠的单调输出
- 输出端具有±15kV的人体模式ESD保护
- 500nA (最大值)低关断电流
- +2.7V至+5.5V输入电压范围
- 节省空间的8焊球WLP (1mm x 2mm)封装

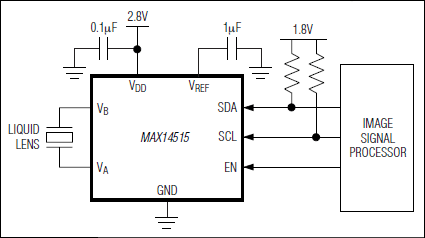

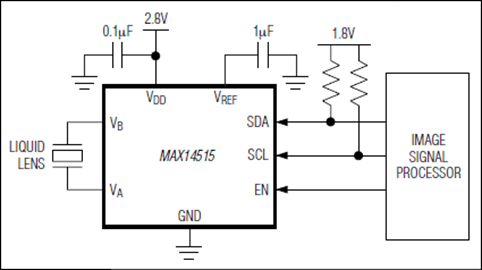

MAX14515高压液体镜头驱动器通过I²C接口提供高压差分输出。MAX14515采用基于电荷泵的升压转换器以及集成的H桥技术，配合极少的外部元件即可实现微型镜头驱动器的解决方案，小尺寸封装可理想用于空间受限的相机模块。
MAX14515集成了8位单调DAC，差分高压输出通过2线I²C接口控制，用于设置输出幅度。高压输出能够在1.0kHz (最小值)频率下为200pF的液体镜头提供高达42VRMS (最小值)的电压驱动。
MAX14515还具有两种省电模式(关断模式和休眠模式)，使器件停止工作时功耗最小。关断模式下器件置于低功耗状态，此时复位所有寄存器并禁止I²C接口工作，使电源电流降至500nA (最大值)以下。休眠模式下，上电复位电路保持有效。如果检测到I²C接口没有任何操作，电流损耗小于3µA。
MAX14515工作于+2.7V至+5.5V电源电压范围，理想用于锂电池供电的便携设备。MAX14515工作于-40°C至+85°C扩展级温度范围，采用小型(1mm x 2mm) 8焊球WLP封装。
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14515AEWA+ | Wafer-Level Package 2x4 Bump, Full Array | ||
| MAX14515AEWA+T | Wafer-Level Package 2x4 Bump, Full Array |
这是最新版本的数据手册
