MAX14432

推荐用于新设计

四通道、快速、低功耗、3.75kVRMS数字隔离器

业界首款快速、低功耗、3.75kVRMS数字隔离器

数据手册 (Rev. 6) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 为高速数字信号提供可靠的电气隔离
    • 数据率高达200Mbps
    • 可承受3RMS达60s (VISO)
    • 连续承受445VRMS (VIOWM)
    • GNDA和GNDB之间可承受±10kV浪涌，1.2/50μs波形
    • 高CMTI (50kV/μs，典型值)
  • 低功耗
    • 1.1mW/通道 @ 1Mbps，VDD = 3.3V
    • 3.5mW/通道 @ 100Mbps，VDD = 1.8V
  • 多种选项，支持多种应用
    • 2种数据率(25Mbps、200Mbps)

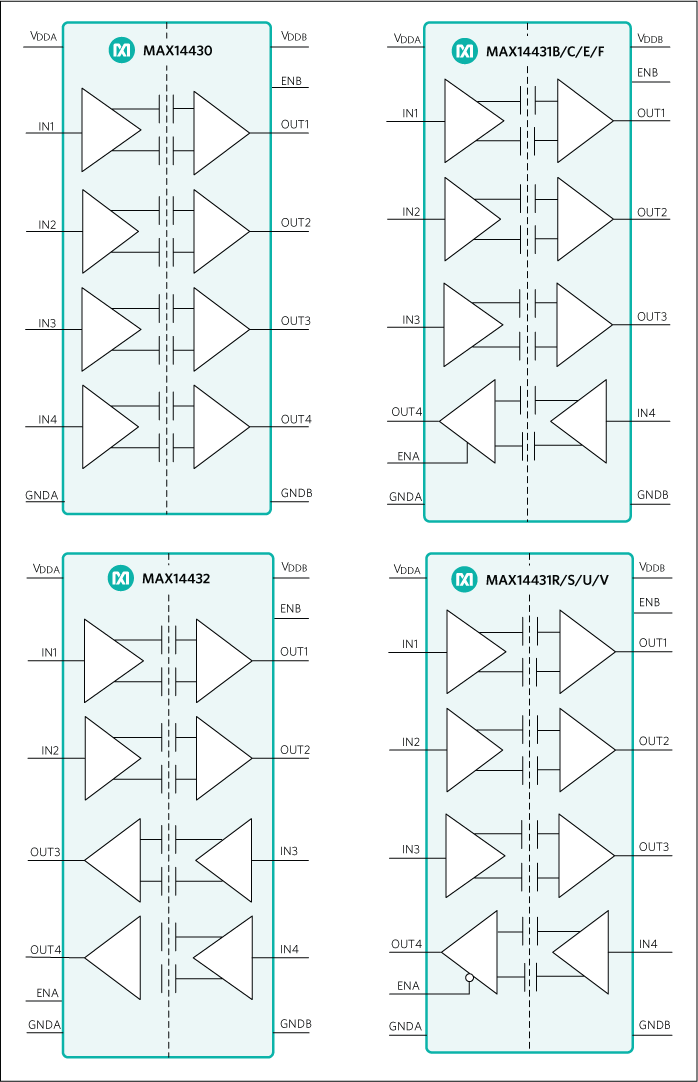

    • 3种通道方向配置
    • 2种默认输出状态(高或低电平)

MAX14430–MAX14432为四通道、快速、低功耗、数字电隔离器，采用Maxim专利技术。这些器件在不同电源域之间传输数字信号，在1Mbps数据率和1.8V电源电压下，每通道功耗低至0.58mW。MAX14430/1/2隔离电压额定值为3.75kVRMS，60s。对于要求5kVRMS隔离的应用，请参考MAX14434-MAX14436。

MAX14430–MAX14432系列提供种通道方向配置，以满足任何形式的4通道设计，包括SPI、RS-232、RS-485和数字I/O应用。MAX14431R/S/U/V的A侧输出使能为低电平有效，由于/CS信号可直接使能隔离器上的MISO信号，使其成为共用隔离SPI总线端口的理想选择。该系列的其他器件为传统的高电平使能。

器件可提供25Mbps或200Mbps最大数据率，以及默认高电平或低电平输出。未施加输入或输入开路条件下的输出为默认状态。每种选项对应的后缀，请参见定购信息。隔离器每侧可接受1.71V至5.5V的独立电源，提供电平转换附加功能。

MAX14430–MAX14432采用16引脚窄体SOIC封装，爬电距离和间隙为4mm。封装材料CTI值为600V，具有1级爬电距离指标。所有器件额定工作环境温度为-40°C至+125°C。

应用

  • 电池管理
  • 工业自动化现场通信
  • 隔离型RS-485/RS-422、CAN
  • 隔离SPI接口
  • 医疗系统
MAX14432
四通道、快速、低功耗、3.75kVRMS数字隔离器
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
MAX14430FSEVKIT

MAX14430/MAX14431/MAX14432评估板

立即购买 更多内容

特性和优点

  • 宽范围传输速率(从DC至200Mbps)
  • 四路单向通道，3种不同的通道方向配置
  • SMA连接器便于连接外部设备
  • 1.71V至5.5V宽输入电源范围
  • 确保3.75kVRMS隔离(窄体SOIC封装)，60s

产品详情

MAX14430-MAX14432评估板(EV kit)提供经过验证的设计，用于评估MAX14430-MAX14432四通道单向数字隔离器。提供三种类型的评估板，以支持MAX14430-MAX14432系列不同的通道方向配置。评估板均采用窄体16引脚SOIC封装器件。请参考表1评估板选项。评估板由两个独立的隔离电源供电，标称输出范围为1.71V至5.5V。为评估器件在两侧无任何隔离条件下的电气参数，也可使用单电源供电。MAX14430FSEVKIT#已安装MAX14430FASE+，但也可以用于评估以下数字隔离器：

MAX14430BASE+
MAX14430CASE+
MAX14430EASE+

MAX14431FSEVKIT#已安装MAX14431FASE+，但也可以用于评估以下数字隔离器：
MAX14431BASE+, MAX14431CASE+
MAX14431EASE+, MAX14431RASE+
MAX14431SASE+, MAX14431UASE+,

MAX14431VASE+

MAX14432FSEVKIT#已安装MAX14432FASE+，但也可以用于评估以下数字隔离器：

MAX14432BASE+
MAX14432CASE+
MAX14432EASE+

eval board
schematic 2
MAX14431FSEVKIT

MAX14430/MAX14431/MAX14432评估板

立即购买 更多内容

特性和优点

  • 宽范围传输速率(从DC至200Mbps)
  • 四路单向通道，3种不同的通道方向配置
  • SMA连接器便于连接外部设备
  • 1.71V至5.5V宽输入电源范围
  • 确保3.75kVRMS隔离(窄体SOIC封装)，60s

产品详情

MAX14430-MAX14432评估板(EV kit)提供经过验证的设计，用于评估MAX14430-MAX14432四通道单向数字隔离器。提供三种类型的评估板，以支持MAX14430-MAX14432系列不同的通道方向配置。评估板均采用窄体16引脚SOIC封装器件。请参考表1评估板选项。评估板由两个独立的隔离电源供电，标称输出范围为1.71V至5.5V。为评估器件在两侧无任何隔离条件下的电气参数，也可使用单电源供电。MAX14430FSEVKIT#已安装MAX14430FASE+，但也可以用于评估以下数字隔离器：

MAX14430BASE+
MAX14430CASE+
MAX14430EASE+

MAX14431FSEVKIT#已安装MAX14431FASE+，但也可以用于评估以下数字隔离器：
MAX14431BASE+, MAX14431CASE+
MAX14431EASE+, MAX14431RASE+
MAX14431SASE+, MAX14431UASE+,

MAX14431VASE+

MAX14432FSEVKIT#已安装MAX14432FASE+，但也可以用于评估以下数字隔离器：

MAX14432BASE+
MAX14432CASE+
MAX14432EASE+

eval board
schematic 3
MAX14432FSEVKIT

MAX14430/MAX14431/MAX14432评估板

立即购买 更多内容

特性和优点

  • 宽范围传输速率(从DC至200Mbps)
  • 四路单向通道，3种不同的通道方向配置
  • SMA连接器便于连接外部设备
  • 1.71V至5.5V宽输入电源范围
  • 确保3.75kVRMS隔离(窄体SOIC封装)，60s

产品详情

MAX14430-MAX14432评估板(EV kit)提供经过验证的设计，用于评估MAX14430-MAX14432四通道单向数字隔离器。提供三种类型的评估板，以支持MAX14430-MAX14432系列不同的通道方向配置。评估板均采用窄体16引脚SOIC封装器件。请参考表1评估板选项。评估板由两个独立的隔离电源供电，标称输出范围为1.71V至5.5V。为评估器件在两侧无任何隔离条件下的电气参数，也可使用单电源供电。MAX14430FSEVKIT#已安装MAX14430FASE+，但也可以用于评估以下数字隔离器：

MAX14430BASE+
MAX14430CASE+
MAX14430EASE+

MAX14431FSEVKIT#已安装MAX14431FASE+，但也可以用于评估以下数字隔离器：
MAX14431BASE+, MAX14431CASE+
MAX14431EASE+, MAX14431RASE+
MAX14431SASE+, MAX14431UASE+,

MAX14431VASE+

MAX14432FSEVKIT#已安装MAX14432FASE+，但也可以用于评估以下数字隔离器：

MAX14432BASE+
MAX14432CASE+
MAX14432EASE+

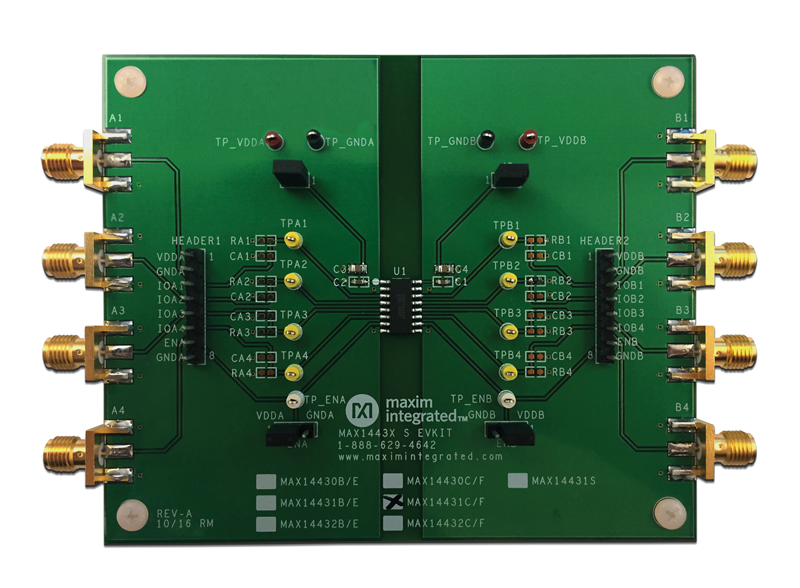

MAX14430FSEVKIT
MAX14430/MAX14431/MAX14432评估板
MAX14430FSEVKIT: Board Photo
MAX14431FSEVKIT
MAX14430/MAX14431/MAX14432评估板
MAX14431FSEVKIT: Board Photo

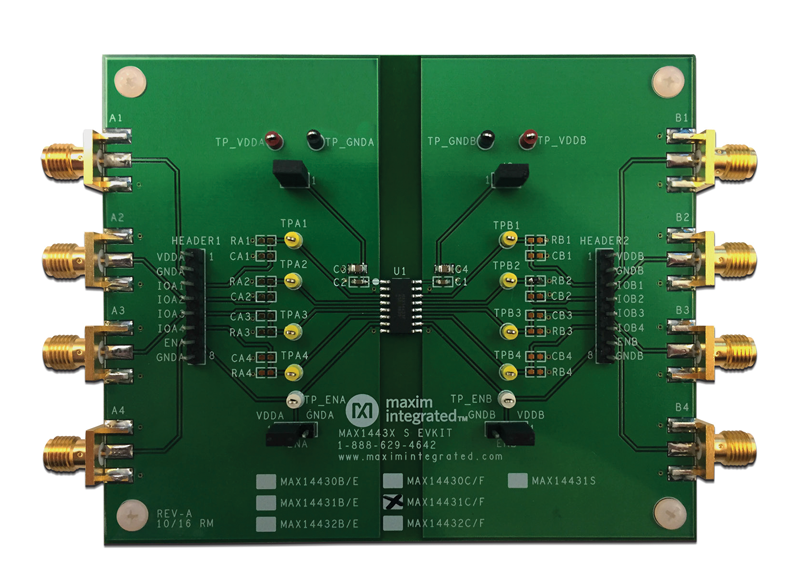

MAX14432FSEVKIT
MAX14430/MAX14431/MAX14432评估板
MAX14432FSEVKIT: Board Photo
