概览
优势和特点
- 18位分辨率、Σ-Δ ADC
- 16位精度，无失码性能高达480sps
- 访问多路复用器输出/ADC输入
- 低静态电流
- 250µA（工作模式）
- 2µA（关断模式）
- 3个全差分或5个伪差分信号输入通道
- 2个额外的全差分校准通道/辅助输入通道
- 可编程增益和失调
- 全差分基准电压源输入
- 连续转换或按命令转换
- 自动通道扫描和连续数据输出模式
- 采用+2.7V至+3.6V的模拟和数字电源供电
- SPI™/QSPI™兼容型3线串行接口
- 28引脚SSOP封装

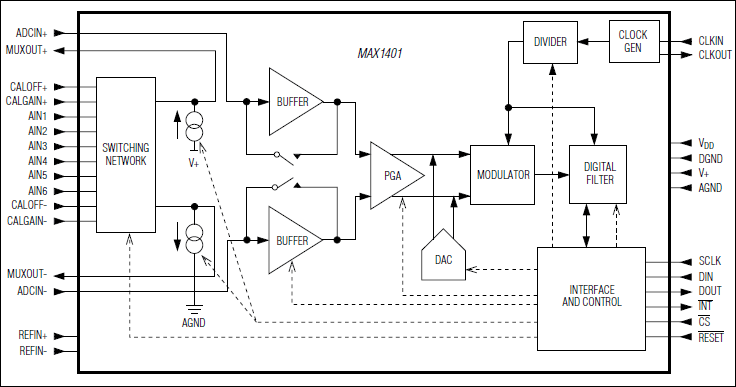

产品详情
MAX1401 18位、低功耗、多通道、串行输出ADC使用带有数字抽取滤波器的Σ-Δ调制器来实现真正的16位精度。借助用户可选的数字滤波器抽取系数，可通过降低转换分辨率来提高输出数据速率。该器件在高达480sps的输出数据速率下实现了真正的16位性能。此外，可以对调制器采样频率进行优化，以充分降低功耗或提高吞吐速率。MAX1401采用+3V电源供电。
该器件提供三个可独立编程的全差分输入通道，增益范围介于+1V/V和+128V/V之间。此外，它可以补偿高达所选满量程范围117%的折合到输入端的直流失调（例如系统失调）。这三个差分通道也可以配置为用作五个伪差分输入通道。提供两个额外的全差分系统校准通道用于增益和失调误差校正。提供对多路复用器输出的外部访问，以方便进行额外的信号处理。
MAX1401可配置为按顺序扫描所有信号输入，并通过串行接口以很低的通信开销提供结果。当与2.4576MHz或1.024MHz主时钟一起使用时，可以对数字抽取滤波器进行编程，以在线路频率和相关谐波下在频率响应中产生零点，从而确保无需进一步的后置滤波也能获得出色的线路抑制性能。
MAX1401采用28引脚SSOP封装。
应用
- 环路供电系统
- 便携式工业仪器仪表
- 便携式电子秤
- 压力传感器和转换器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
