MAX1377

双通道、12位、1.25Msps、同时采样ADC,采用串行接口

更多 showmore-icon

12位ADC,可理想用于电机控制,无流水线延时

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 双路、同时采样、12位逐次逼近型(SAR) ADC
  • 2 x 2多路复用输入或2路差分输入
  • 每路ADC具有1.25Msps采样速率
  • 内部或外部基准
  • 极佳的动态性能
    • 70dB SINAD (MAX1377)
    • 71dB SINAD (MAX1379/MAX1383)
    • 84dBc/SFDR
    • 1MHz全线性带宽
  • 2.7V至3.6V低压工作(MAX1377)
    • 50mW (标准工作模式)
    • 6mW (部分关断模式)
    • 3µW (完全关断模式)
  • 4.75V至5.25V低压工作(MAX1379)
    • 90mW (标准工作模式)
    • 10mW (部分关断模式)
    • 5µW (完全关断模式)
  • 4.75V至5.25V低压工作(MAX1383)
    • 280mW 标准工作模式
    • 2.5µW (完全关断模式)
  • 20MHz、SPI兼容的3线串口,用户可选择单输出(0.625Msps最大值)或双输出(1.25Msps 最大值)
  • 输入量程:±10V (MAX1383)、0—VREF或±VREF/2 (MAX1377/MAX1379)
  • 小型20引脚TQFN封装
更多细节
show more Icon

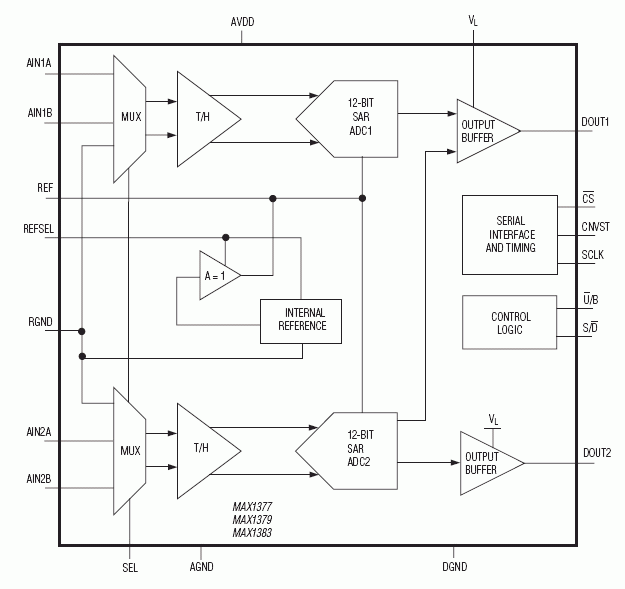

MAX1377/MAX1379/MAX1383为双通道同步采样、低功耗、12位串行ADC,带内部电压基准。较快的采样速率、低功耗和极佳的动态性能使得MAX1377/MAX1379/MAX1383成为工业过程控制、电机控制和RF应用的理想选择。

每路转换结果通过SPI™/QSPI™/MICROWIRE™/DSP兼容接口连接至独立的串行数字输出。串行输出允许以2倍的指定时钟速率传输数据。对于仅有单个串行输入的微控制器(µC)和DSP,两路ADC转换结果还可通过单个数字口输出。

MAX1377采用2.7V至3.6V模拟电源供电,MAX1379/MAX1383采用4.75V至5.25V模拟电源供电。单独的1.8V至AVDD数字电源允许与低压逻辑连接,无需使用电平转换器。

该系列器件具有两种关断模式:部分关断和完全关断,使得MAX1377/MAX1379和MAX1383 (仅有完全关断模式)能够在转换期间节省功率。部分关断模式将电源电流降低至2mA,此时保持基准的有效状态,以实现快速上电。完全关断模式将电源电流降至1µA以内。

MAX1377/MAX1379输入接受0V至基准电压或±VREF/2范围的电压。MAX1383提供±10V输入电压量程,非常适合工业和电机控制等应用。每路ADC输入支持真差分输入或2路单端输入。

MAX1377/MAX1379/MAX1383采用20引脚TQFN封装,工作在汽车级(-40°C至+125°C)温度范围。

应用

  • 票据认证
  • 通信
  • 数据采集
  • 电机控制
  • 便携式仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1377ATP+
  • HTML
  • HTML
MAX1377ATP+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

MAX1379EVKIT

MAX1379评估板

zoom

MAX1379EVKIT

MAX1379评估板

MAX1379评估板

特性和优点

  • 2个同步采样ADC通道输入
  • 4个香蕉插头用于电源输入
  • 4个板上输入缓冲器
  • 输入通道提供BNC接口
  • 可计算频率、RMS、MIN、MAX和平均直流电平
  • USB与PC连接线
  • 经过验证的PCB布局
  • Windows 2000/XP/Vista (32位)兼容评估软件
  • 无铅封装、符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX1379评估板(EV kit)是完全安装并经过测试的PCB,用于评估MAX1379双路、12位、1.25Msps同步采样ADC。评估板包含Windows® 2000/XP/Vista®兼容软件,提供简捷的图形用户界面(GUI),用于评估MAX1379的功能。

MAX1379评估板安装了MAX1379ATP+。

应用

  • 票据认证
  • 通信
  • 数据采集
  • 电机控制
  • 便携式仪表
