MAX1358B

16位数据采集系统,带有ADC、DAC、UPIO、RTC、电压监测器和温度传感器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • +1.8V至+3.6V单电源供电
  • 多通道、16位Σ-Δ ADC
    • 10sps至477sps可编程转换速率
    • 自失调、系统失调以及增益校准
    • 增益为1、2、4或8的PGA
    • 单极性和双极性模式
    • 10路输入差分复用器
  • 10位加载-感应DAC
  • 通用运算放大器
  • 双通道SPDT和SPST模拟开关
  • 可选基准
    • 1.25V、2.048V和2.5V
  • 内部电荷泵
  • 系统支持
    • RTC和闹钟寄存器
    • 内部/外部温度传感器
    • 内部振荡器,带时钟输出
    • 用户可编程I/O和中断发生器
    • VDD监测器
  • SPI/QSPI/MICROWIRE、4线串行接口
  • 节省空间的(6mm x 6mm x 0.8mm)、40引脚TQFN封装
更多细节
show more Icon

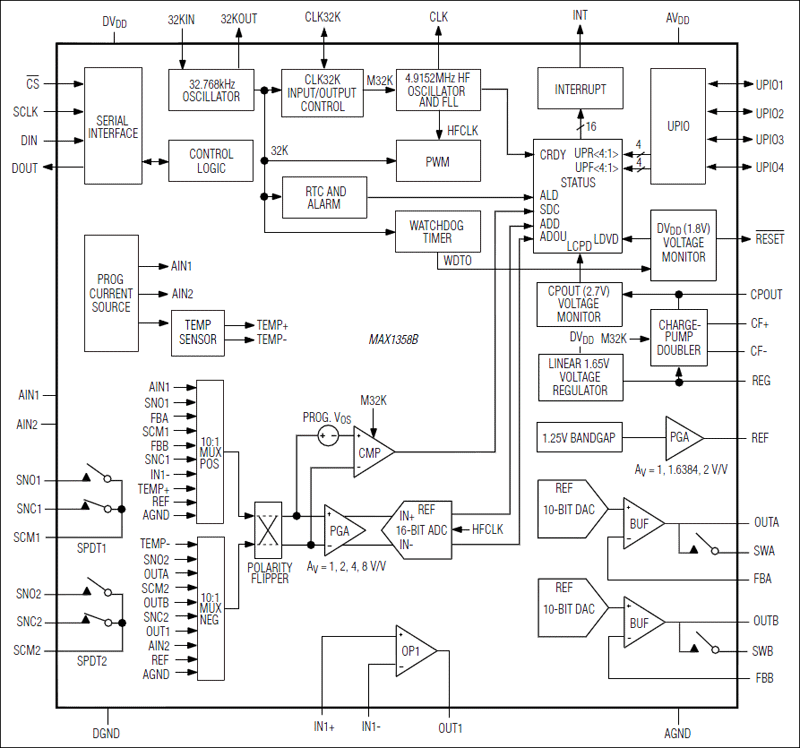

MAX1358B智能数据采集系统(DAS)基于16位、Σ-Δ模数转换器(ADC),系统支持的功能使其非常适合基于微处理器(µP)的系统。器件在单个芯片中集成了ADC、DAC、运算放大器、内部可选电压基准、温度传感器、模拟开关、32kHz振荡器、带闹钟功能的实时时钟(RTC)、高频锁频环(FLL)时钟、四个用户可编程I/O、中断发生器以及1.8V和2.7V电压监测器。

MAX1358B带有两路10:1差分输入复用器(mux),可接受0至AVDD的信号电平。片上1倍至8倍可编程增益放大器(PGA)用于测量低压信号,减少了所需的外部电路。

MAX1358B采用+1.8V至+3.6V单电源供电,正常工作模式下仅消耗1.15mA电流,休眠模式下电流仅为3µA。MAX1358B带有两个DAC以及一路通用运算放大器。

串行接口兼容于SPI™/QSPI™或MICROWIRE™,用于上电设置、配置并检测所有功能模块的状态。

MAX1358B采用节省空间的40引脚TQFN封装,工作在商业级(0°C至+70°C)和扩展级(-40°C至+85°C)温度范围。

应用

  • 电池供电和便携式设备
  • 数据采集系统
  • 电化学与光传感器
  • 工业控制
  • 医疗仪器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1358BETL+
  • HTML
  • HTML
MAX1358BETL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

WAFER FAB

MAX1358BETL+

量产

MAX1358BETL+T

量产

10月 21, 2014

- 1460

TEST

MAX1358BETL+

量产

MAX1358BETL+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

arrow down

WAFER FAB

MAX1358BETL+

量产

MAX1358BETL+T

量产

10月 21, 2014

- 1460

arrow down

TEST

MAX1358BETL+

量产

MAX1358BETL+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX1358EVKIT

MAX1358评估板

zoom

MAX1358EVKIT

MAX1358评估板

MAX1358评估板

特性和优点

  • MAX1358数据采集系统
  • 图形用户界面(GUI)用于评估板控制
  • MAXQ2000微计算机
    • 64kB (32k x 16)闪存
    • 2kB (1k x 16)数据RAM
  • UART至RS-232物理接口
  • 串行存储器
    • 2kB IIC EEPROM
    • 4kB SPI™ EEPROM
    • 512字节1-Wire®
  • 内部和外部温度传感器
  • MAX1358内部温度传感器
    • 外部晶体管温度传感器
    • 外部线性温度传感器
    • 外部热敏电阻
  • 压电蜂鸣器

产品详情

MAX1358评估板(EV kit)为评估MAX1358数据采集系统的功能提供了一个便捷的平台。评估板包含了与PC相连所需的全部硬件以及运行的应用软件。

应用

  • 电池供电和便携式设备
  • 数据采集系统
  • 电化学与光传感器
  • 工业控制
  • 医疗仪器
