MAX1329
12/16位DAS，具有ADC、DAC、DPIO、APIO、基准、电压监测器和温度传感器
更多
12位、300ksps数据采集系统，提供16位ADC模式(1ksps)和12位DAC
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 1.8V至3.6V单数字电源工作
- 内部电荷泵用于模拟电路(2.7V至5.5V)
- 12位SAR ADC
- 12位、312ksps，无失码
- 16位、1000sps、DSP模式
- 16字FIFO 以及20位累加器
- 增益为1、2、4和8的PGA
- 单极性模式和双极性模式
- 16输入差分复用器
- 双路12位 加载-感应DAC
- 16字FFO (仅DACA)
- 用于ADC和DAC独立的电压基准
- 内部2.5V基准
- 提供1.25V、2.048V或2.5V可调基准缓冲
- 系统支持
- ADC报警寄存器
- 独立运算放大器
- 双路SPDT模拟开关
- 内部/外部温度传感器
- 带时钟I/O的内部振荡器
- 数字可编程I/O
- 模拟可编程I/O
- 可编程的中断
- 精确的电源电压测量
- 可编程的双电源电压监测
- SPI/QSPI/MICROWIRE兼容的4线串口
- 节省空间的6mm x 6mm、40引脚薄型QFN封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

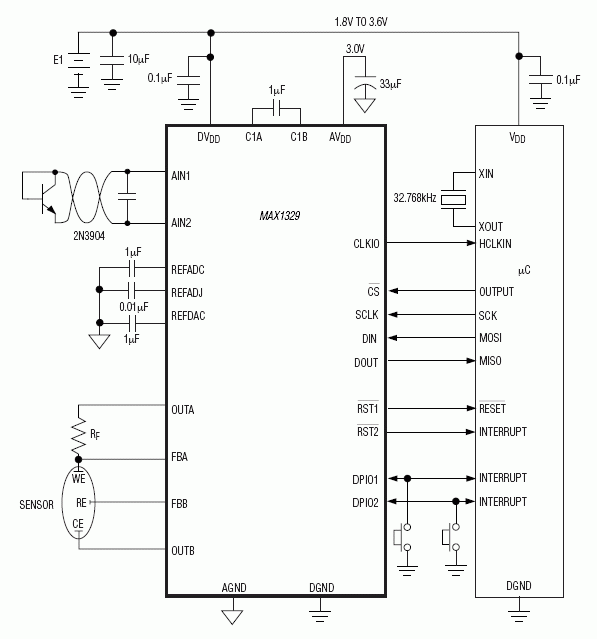

MAX1329/MAX1330是基于逐次逼近型(SAR)模/数转换器(ADC)的智能型数据采集系统(DAS)。该器件具有极高的集成度，单芯片内集成了ADC、数/模转换器(DAC)、运算放大器(op amp)、电压基准、温度传感器以及模拟开关。
MAX1329/MAX1330提供单路ADC，带基准缓冲器。该ADC工作在用户设置的两种模式之一。典型模式下，ADC在312ksps速率下提供12位的分辨率。DSP模式下，ADC在1000sps速率下提供16位的分辨率。ADC可接受一路差分输入或两路单端输入，也可接受其它电路的输入。模拟输入连接片内可编程增益放大器(PGA)，降低了对外部电路的要求。PGA增益在1V/V至8V/V范围内可选。
MAX1329/MAX1330采用1.8V至3.6V数字电源供电。提供关断模式和休眠模式，节省功耗。典型工作模式下，当电源电压< 2.7V时，内部电荷泵可提升电源电压，为模拟电路供电。
MAX1329/MAX1330提供4路模拟可编程I/O (APIO)和4路数字可编程I/O和(DPIO)。可将APIO配置成通用逻辑输入和输出，用作唤醒或为串口缓冲和电平转换功能，通过串口与采用模拟电源AVDD供电的从机器件通信。将DPIO配置为通用逻辑输入、输出以及直接控制ADC转换速率、模拟开关、DAC装载、唤醒、睡眠和关断的输入以及配置为模/数转换器转换完成时的中断。
MAX1329包含2路12位加载-感应DAC，带有可编程的基准缓冲器和1个运放。MAX1330提供1路12位加载-感应DAC，带有可编程基准缓冲器和2个运放。对于MAX1329/MAX1330，一个16字的DAC FIFO，与DACA一起可用于波形的直接数字合成(DDS)。
4线串口兼容SPI™、QSPI™以及MICROWIRE™。
应用
- 电池供电和便携式设备
- 数据采集系统
- 电化学与光传感器
- 低成本编解码器
- 医疗仪器
