概览
优势和特点
- 高分辨率，适用于宽动态范围工业应用
- 98dB SNR @ 1000sps
- 电池寿命较长，适用于便携应用
- 2.2mA工作电流
- 1µA休眠电流
- 单电源或双电源，输入电压范围灵活
- 2.7V至3.6V (单电源)或±1.8V (双电源)
- 支持系统集成
- 低噪声、6.2nV/√Hz PGA，增益可设置为1、2、4、8、16、32、64、128
- 6通道、全差分输入
- 可根据需要进行校准或系统的增益、失调校准
- 用户可编程失调、增益寄存器
- 性能可靠、小型封装
- -40°C至+125°C工作温度范围
- TQFN封装，5mm x 5mm
产品详情

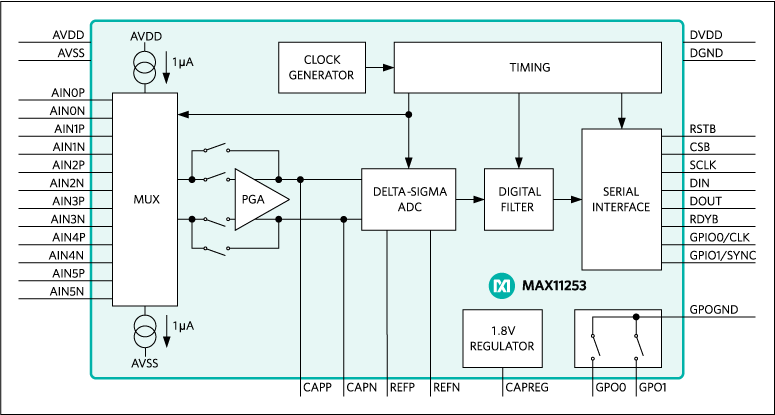

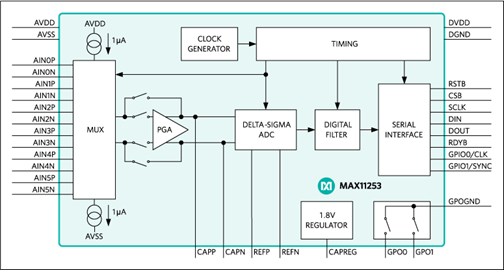

MAX11253为6通道、16位、Δ-Σ ADC，在实现优异性能的同时保持极低功耗。高达64ksps的采样率支持高精度直流测量。MAX11253通过SPI串口通信，采用小尺寸(5mm x 5mm) TQFN封装。
MAX11253提供6.2nV//√Hz噪声可编程增益放大器(PGA)，增益设置范围为1至128倍。集成PGA提供信号输入与开关电容采样网络之间的隔离。PGA也允许MAX11253直接连接高阻抗源，不会影响可用动态范围。
MAX11253采用2.7V至3.6V单电源模拟供电，或采用±1.8V双电源模拟供电，允许被采样的模拟输入低于地电位。数字电源范围为：1.7V至2.0V或2.0V至3.6V，允许与1.8V、2.5V、3V或3.3V逻辑连接。
应用
- 可编程逻辑控制器的模拟I/O
- 电池供电仪表
- 压力传感器
- 称重仪
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

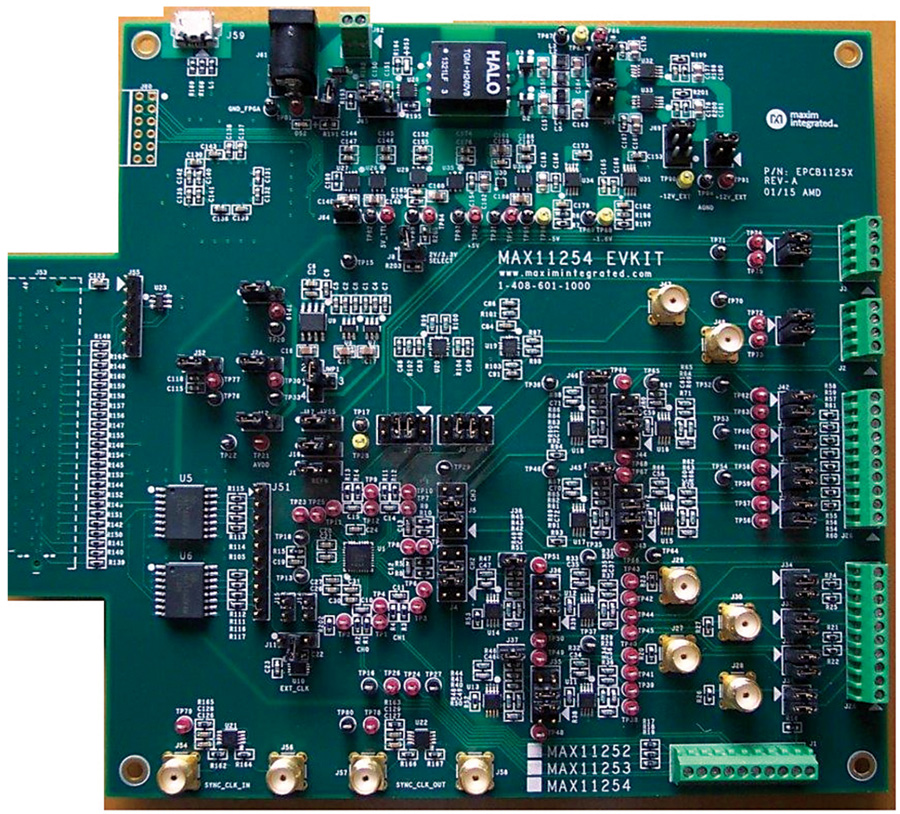

评估套件 (2)
