概览
优势和特点
- 23.3位ENOB
- 13.75sps下具有20.6位无噪声分辨率
- 120sps下具有19.1位无噪声分辨率
- ±3.6VFS输入下具有700nVRMS噪声(MAX11201B)
- INL:3ppm (典型值),10ppm (最大值)
- 无失码
- 超低功耗
- 工作模式下电流损耗< 320µA (最大值)
- 休眠模式下电流损耗< 0.4µA
- 2.7V至3.6V模拟供电电压范围
- 1.7V至3.6V数字电路和I/O供电电压范围
- 全差分信号和基准输入
- 高阻输入
- 信号输入缓冲
- 可编程内部系统时钟或外部时钟
- 2.4576MHz (MAX11201A)
- 2.25275MHz (MAX11201B)
- > 100dB (最小值)的50Hz/60Hz抑制(MAX11201B)
- 2线串口(时钟输入和数据输出)
- 根据需要进行失调和增益自校准
- -40°C至+85°C工作温度范围
- ±2kV ESD保护
- 无铅(Pb)并符合RoHS标准的µMAX封装

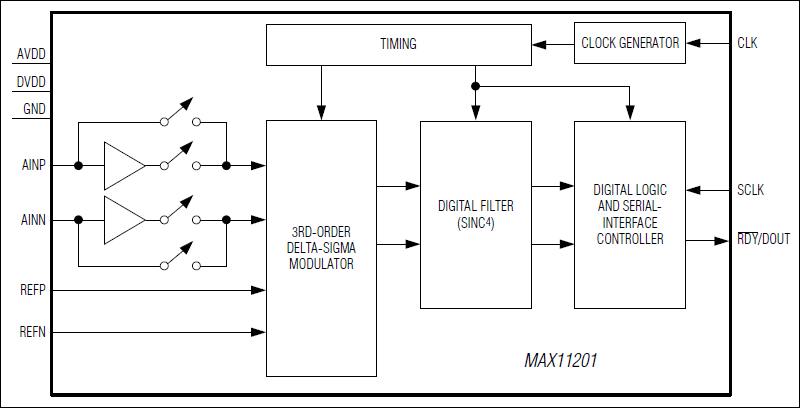

产品详情
MAX11201为超低功耗(最大工作电流< 320µA)、高分辨率、串行输出ADC。器件提供业内最高的单位功耗分辨率,优化用于超高动态范围、低功耗应用,例如,4mA至20mA工业控制环路的传感器检测等。MAX11201内置高精度振荡器,无需外部元件。
在特定数据速率下,内部数据滤波器能够提供高于100dB的50Hz或60Hz电源噪声抑制。MAX11201提供简单的2线接口,采用节省空间的10引脚µMAX®封装。
MAX11201工作在-40°C至+85°C温度范围。
应用
- 电池应用
- 便携式仪表
- 传感器测量(温度和压力)
- 称重仪
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
