概览

优势和特点

  • 20位满量程分辨率
    • 13.75sps采样率下无噪声分辨率为20位
    • 120sps采样率下无噪声分辨率为19位
  • 720nVRMS噪声(MAX11208B)
  • 3ppm INL
  • 无丢码
  • 超低功耗
    • 工作模式下电流损耗< 300µA (最大值)
    • 休眠模式下电流损耗< 0.1µA
  • 2.7V至3.6V模拟电路供电范围
  • 1.7V至3.6V数字电路和I/O供电范围
  • 全差分信号输入
  • 全差分基准输入
  • 内部系统时钟
    • 2.4576MHz (MAX11208A)
    • 2.2528MHz (MAX11208B)
  • 外部时钟
  • 2线串行接口(时钟输入和数据输出)
  • 根据需要进行失调和增益自校准
  • -40°C至+85°C工作温度范围
  • ±2kV ESD保护
  • 无铅(Pb)并符合RoHS标准的µMAX封装

产品详情

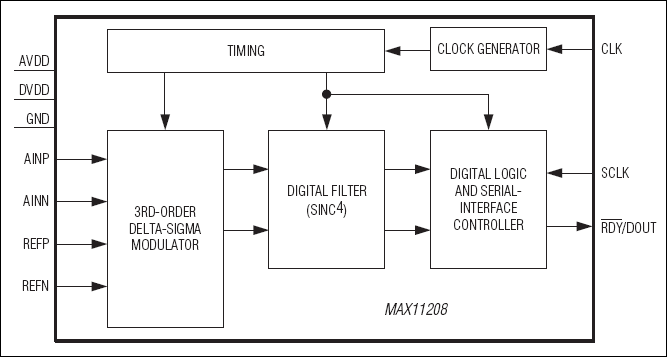

MAX11208是一款超低功耗(最大工作电流< 300µA)、高分辨率、串行输出ADC。该器件具有业内最高的每单位功耗分辨率,适用于需要宽动态范围、低功耗的应用,例如:工作在4mA至20mA工业控制环路的传感器。MAX11208内置高精度振荡器,该振荡器无需外部元件。

工作在特定数据速率时,器件内部的数字滤波器提供大于80dB的50Hz或60Hz电源噪声抑制。MAX11208采用简单的2线串行接口,提供节省空间的10引脚µMAX®封装。MAX11208工作在-40°C至+85°C温度范围。

应用

  • 电池应用
  • 便携式仪表
  • 传感器测量(温度和压力)
  • 称重仪

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
