概览
优势和特点
- 5000VRMS隔离式电源和 SPI 接口
- 直接数字化 2 线、3 线或 4 线 RTD、热电偶、热敏电阻和二极管
- 10 个灵活的输入，可接入互换传感器
- 自动热电偶冷端补偿
- 热电偶、RTD 和热敏电阻的内置标准和用户可编程系数
- 自动烧毁、短路和故障检测
- 缓冲输入，可获得外部保护
- 同时抑制 50Hz/60Hz
- 包括 15ppm/°C（最大值）参考
- 包括特殊保护模式
- 片内 EEPROM 存储通道配置数据和自定义系数
产品详情
LTM2985可测量多种温度传感器，并以数字方式输出结果（以°C或°F为单位），精度为0.1°C，分辨率为0.001°C。LTM2985可以测量几乎所有标准（B、E、J、K、N、S、R、T型）或定制热电偶的温度，自动补偿冷端温度，并将结果线性化。该器件还可以使用标准的2，3或4线式RTD、热敏电阻和二极管来测量温度。LTM2985包括适用于每种温度传感器的激励电流源和故障检测电路。
LTM2985是一款隔离式10通道温度测量系统软件，与LTC2986-1兼容。它为温度到位精密转换器提供5kV隔离电源和SPI接口。LTM2985还包括一个用于定制传感器数据的用户可编程EEPROM。
应用
- 直接热电偶测量
- 直接RTD测量
- 直接热敏电阻测量
- 自定义传感器应用
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-

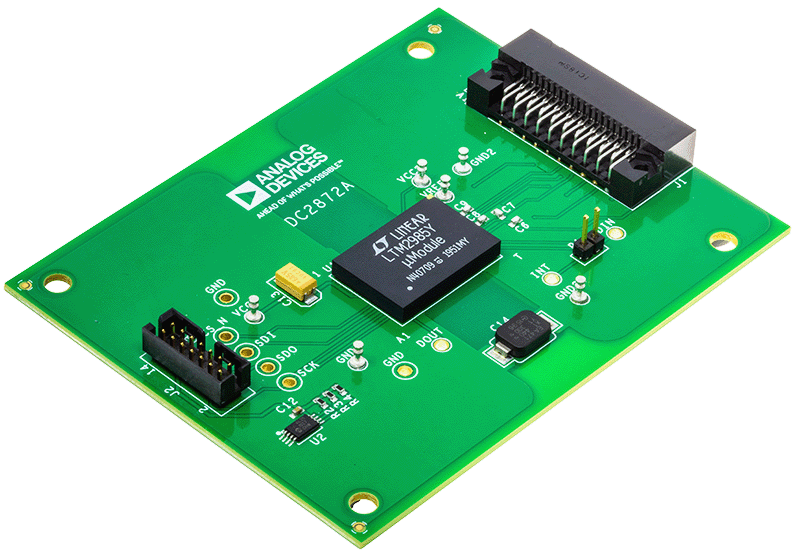

DC2872A - Demo Manual10/21/2021WIKI
软件代码及系统需求
评估软件
LTM2985 Demo Software
The LTM2985 demo software is designed to help configure, program and run the LTM2985. It can configure, save the configuration, check for configuration errors, run, output the conversion results into a text file, and create Linduino-ready C code based on the configuration. The software can be used by itself, or used in conjunction with the DC2872A (LTM2985 demo board) demo circuit.
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM2985CY#PBF | 材料声明 | 质量和可靠性 | 66-Lead (22mm × 15mm × 3.66mm) | |
| LTM2985IY#PBF | 材料声明 | 质量和可靠性 | 66-Lead (22mm × 15mm × 3.66mm) | |
| Wafer Fabrication Data |
