概览

优势和特点

  • 脉冲宽度范围：1µs至33.6秒
  • 可配置1至3个电阻
  • 脉冲宽度最大误差：
    • <2.3%（脉冲宽度> 512µs）
    • <3.4%（脉冲宽度：8µs至512µs）
    • <4.9%（脉冲宽度：1µs至8µs）
  • 有四个LTC6993选项可用：
    • 上升沿或下降沿触发器
    • 可再触发或不可再触发
  • 可配置为正或负输出脉冲
  • 快速恢复时间
  • 2.25V至5.5V单电源供电
  • 70µA电源电流（10µs脉冲宽度下）
  • 启动时间：500µs
  • CMOS输出驱动器源电流/吸电流：20mA
  • 工作温度范围：-55°C至125°C
  • 提供薄型(1mm) SOT-23 (ThinSOT™)和2mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC6993是一款单稳态多谐振荡器（也称为“单次”脉冲发生器），具有1µs至33.6秒的可编程脉冲宽度。LTC6993属于TimerBlox®系列多功能硅时序器件。

单个电阻RSET对内部主振荡器频率进行编程，从而设置LTC6993的时基。输出脉冲宽度由此主振荡器和内部时钟分频器NDIV（可编程为从1到221的八种设置）确定。

输出脉冲由触发输入(TRIG)上的转换启动。每个部分可配置为产生正或负输出脉冲。LTC6993提供四种版本，具有不同的触发信号极性和重新触发功能。

LTC6993还可以通过单独的控制电压对输出脉冲宽度进行动态调整。

器件 输入极性 重新触发
LTC6993-1 上升沿 否
LTC6993-2 上升沿 是
LTC6993-3 下降沿 否
LTC6993-4 下降沿 是
应用

  • 看门狗定时器
  • 鉴频器
  • 缺失脉冲检测
  • 包络检测
  • 高振动、高加速度环境
  • 便携式和电池供电设备

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

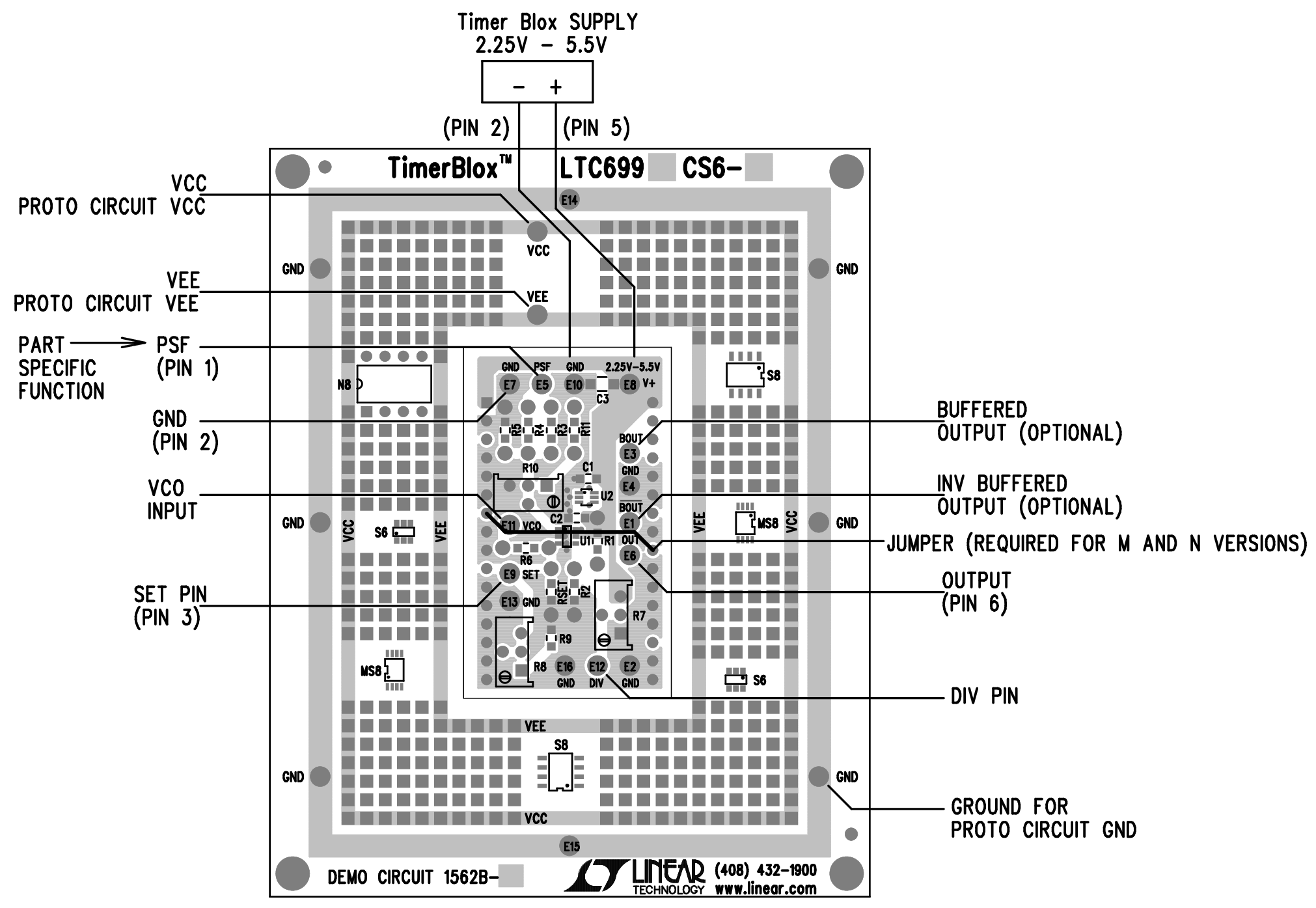

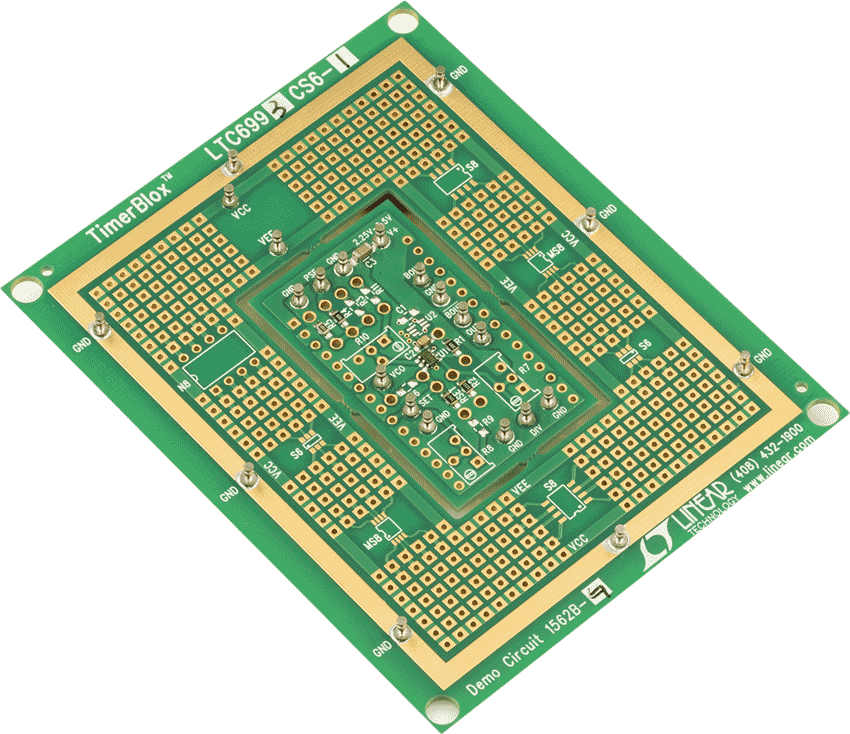

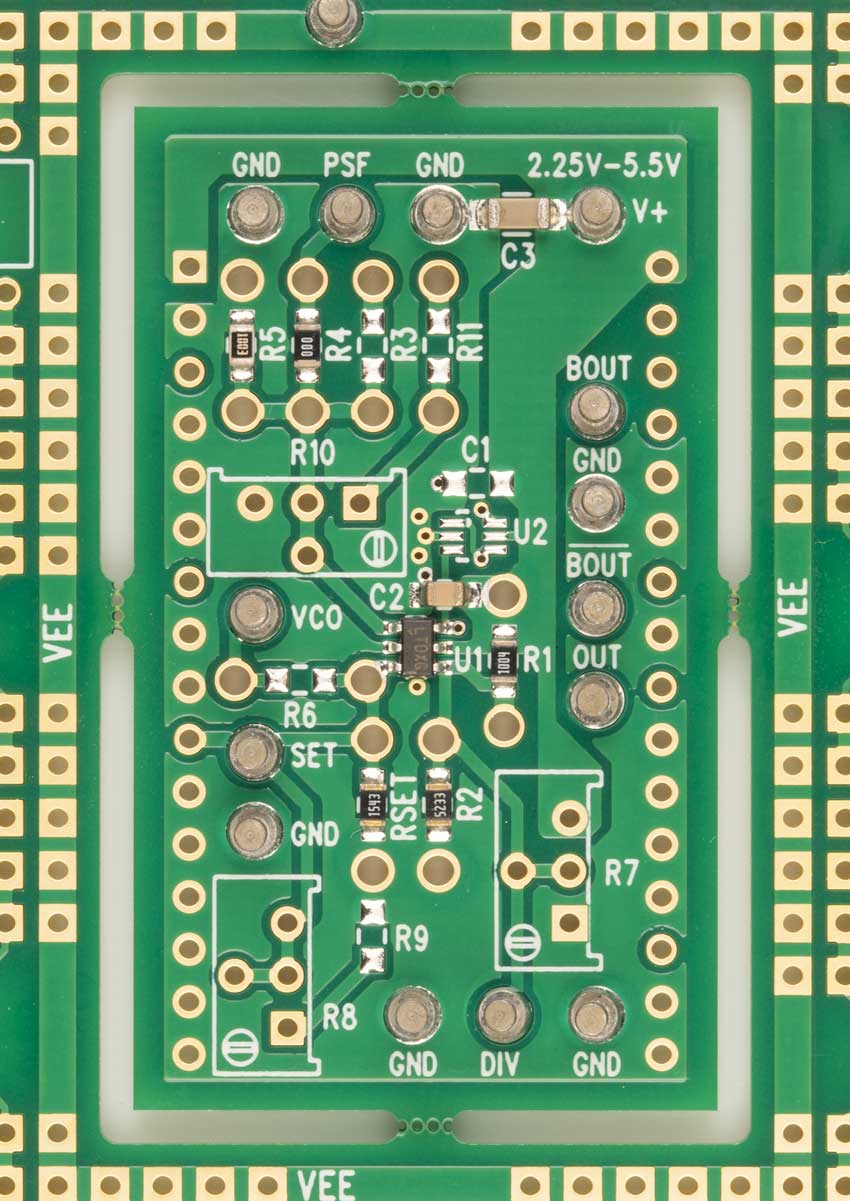

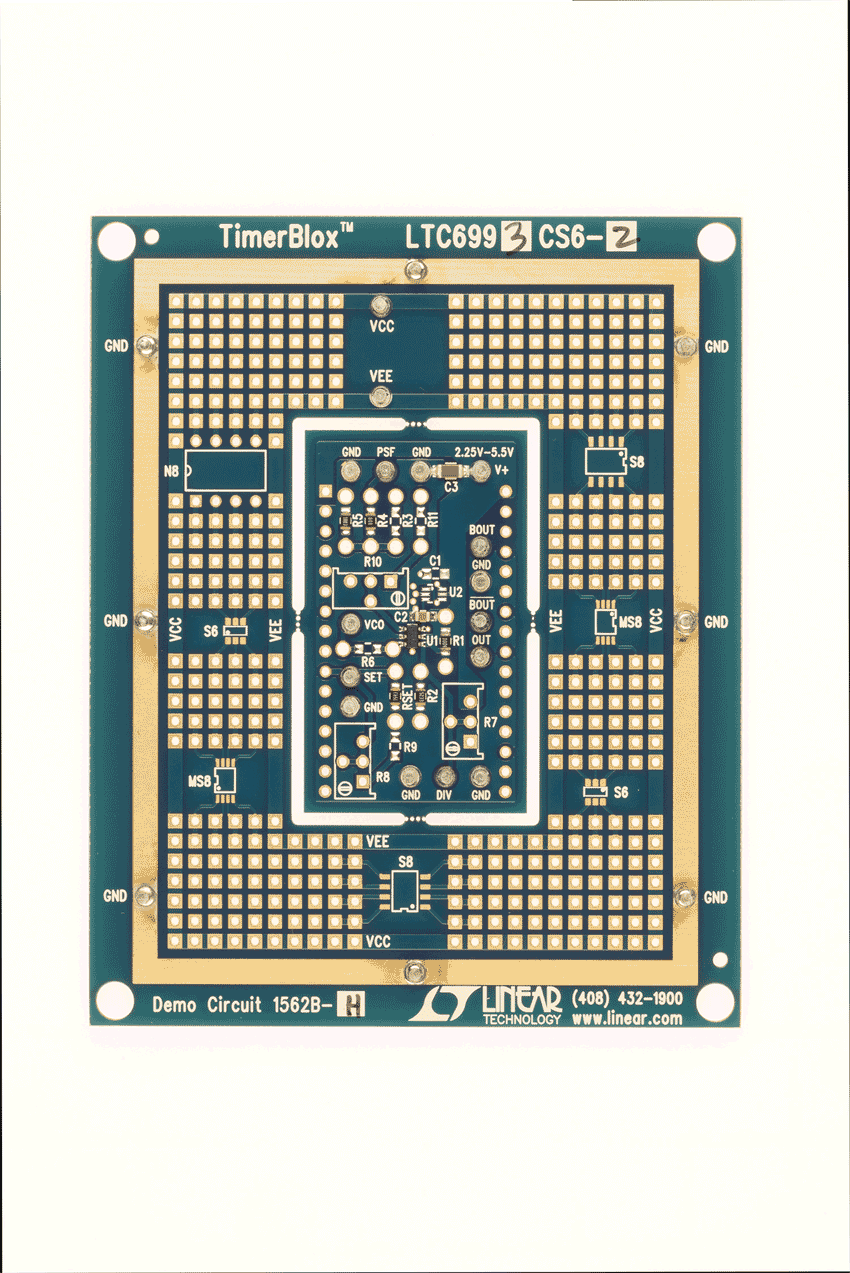

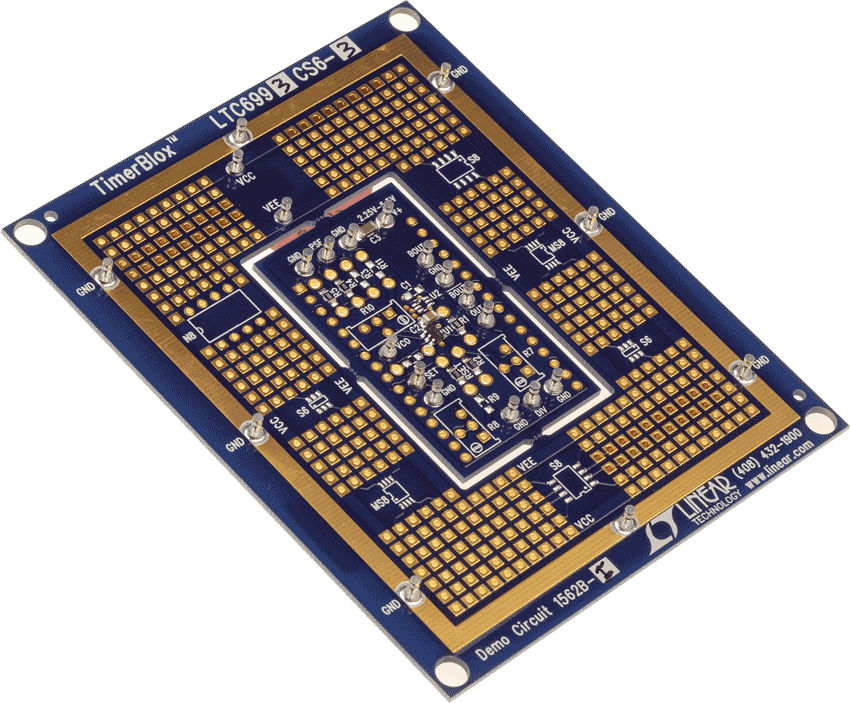

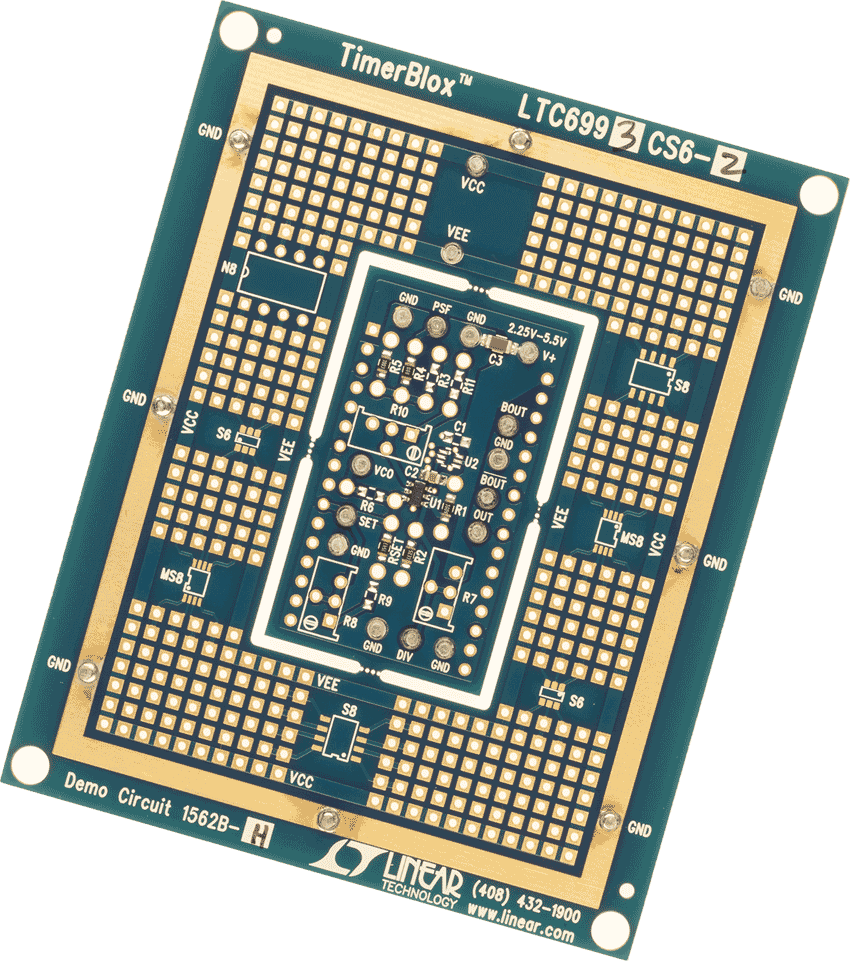

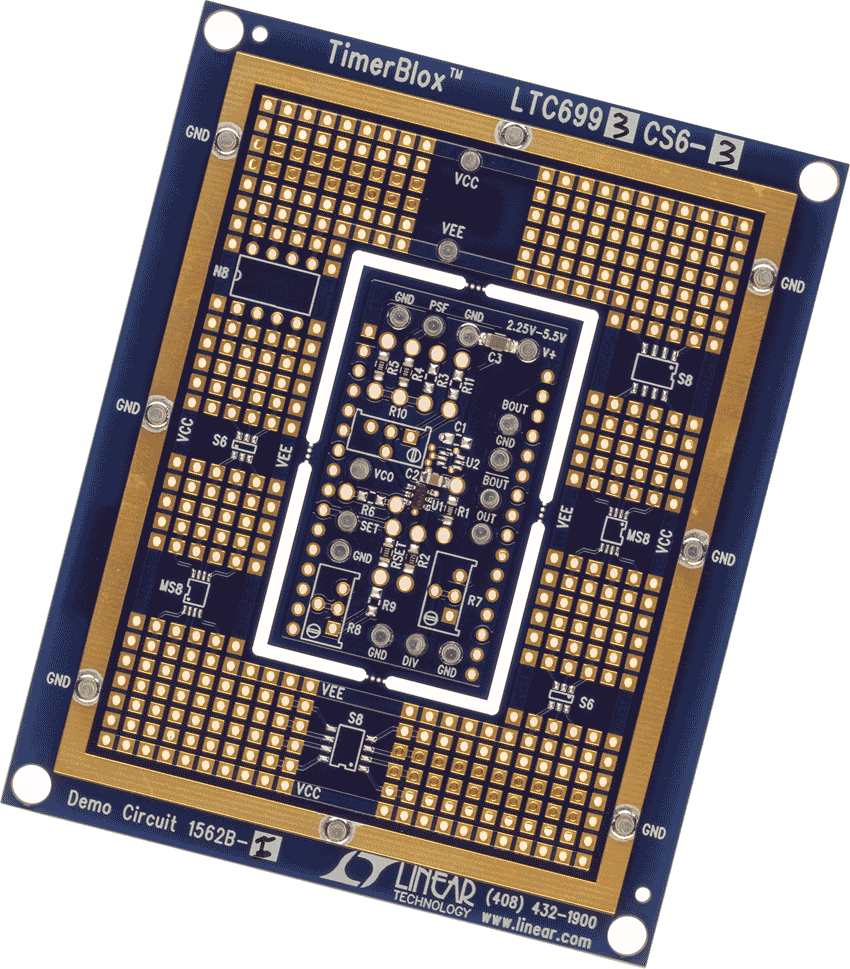

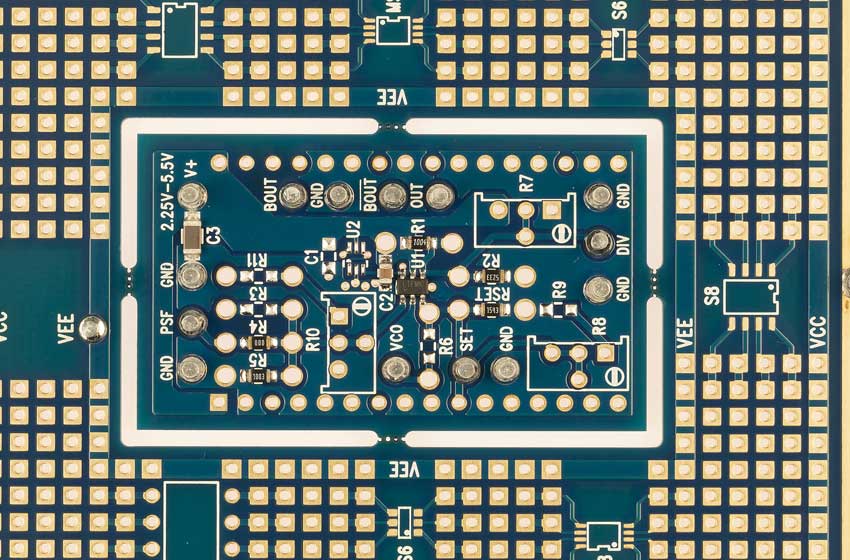

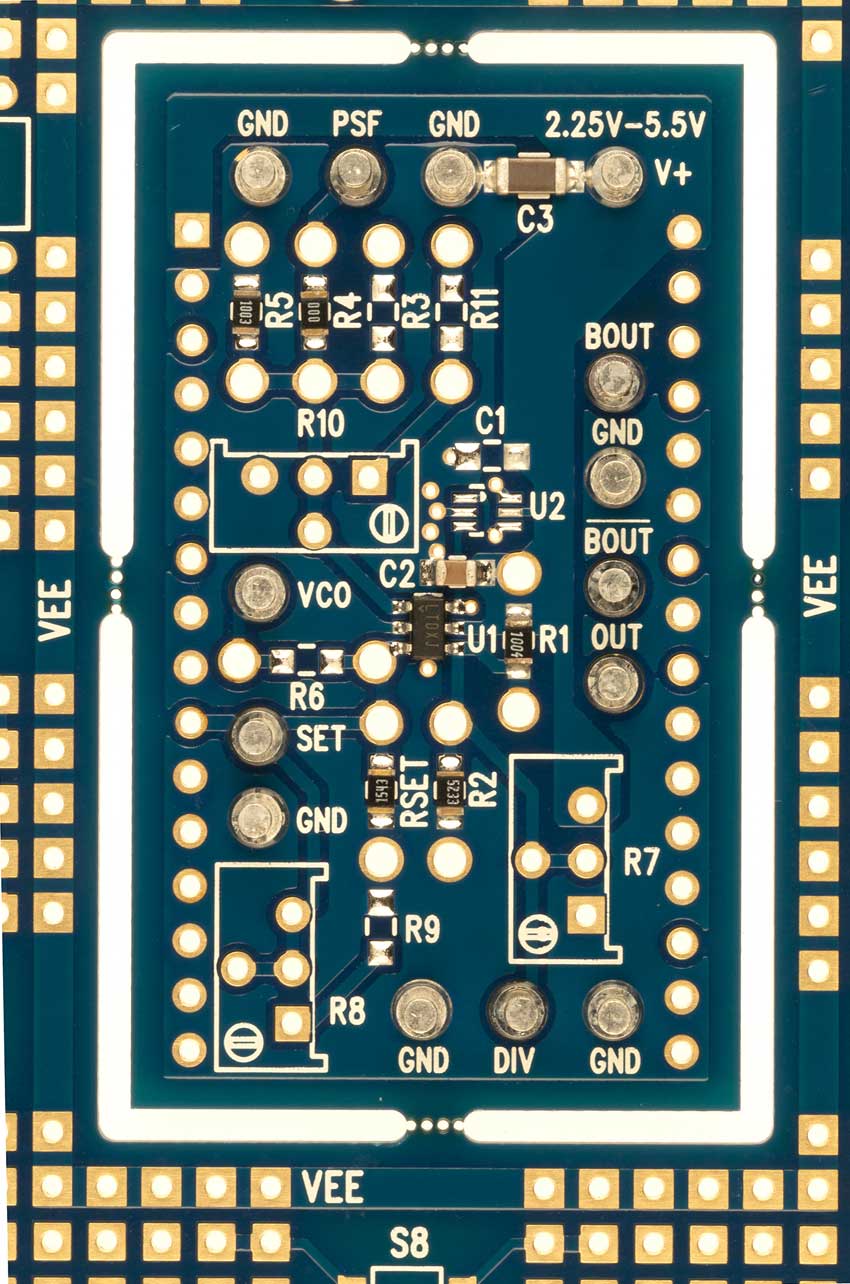

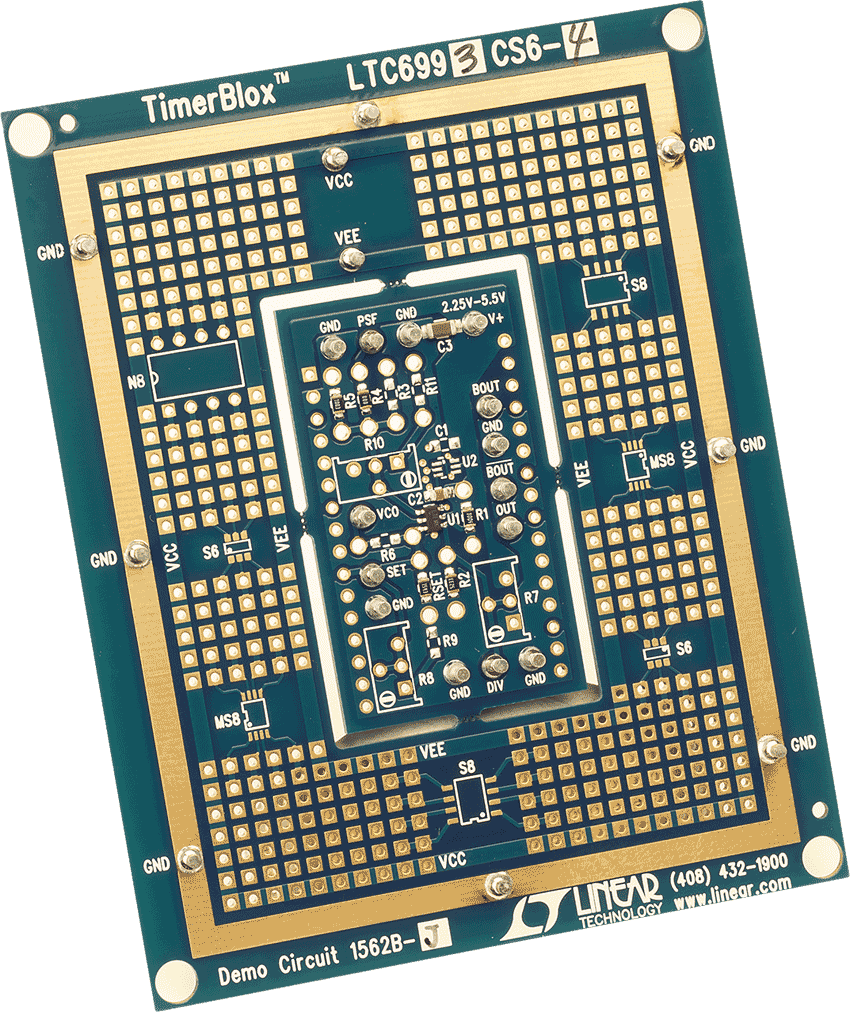

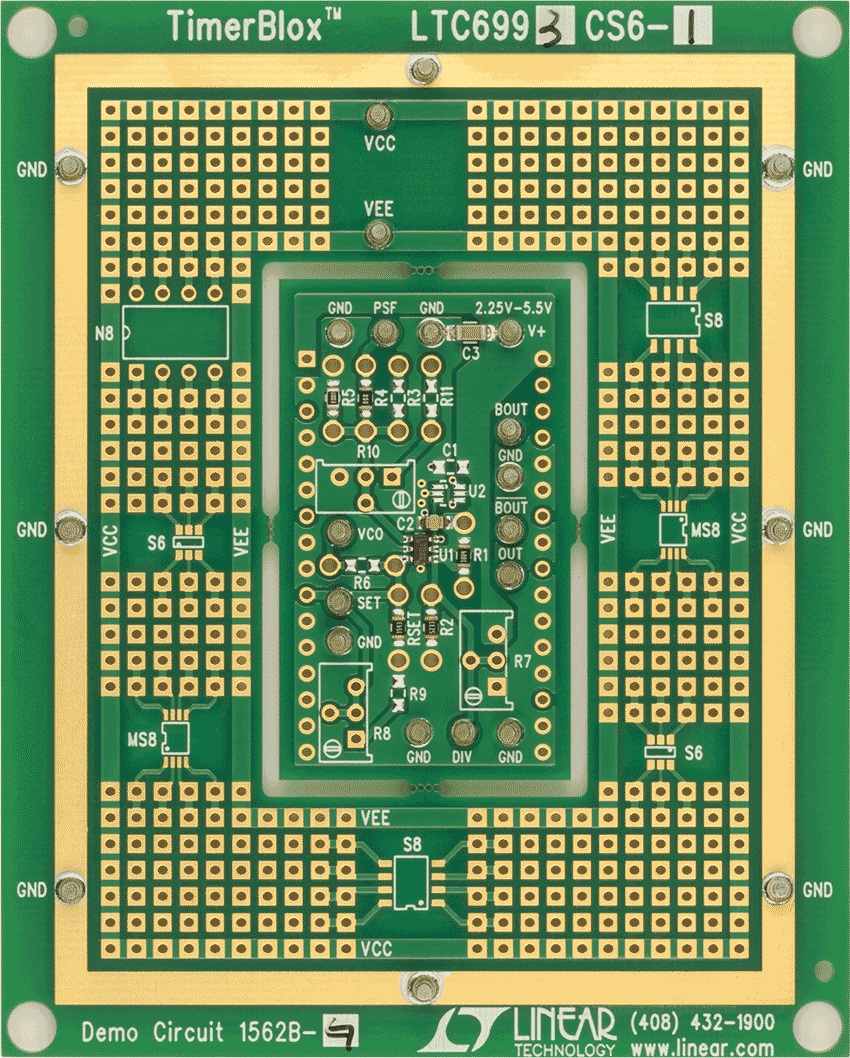

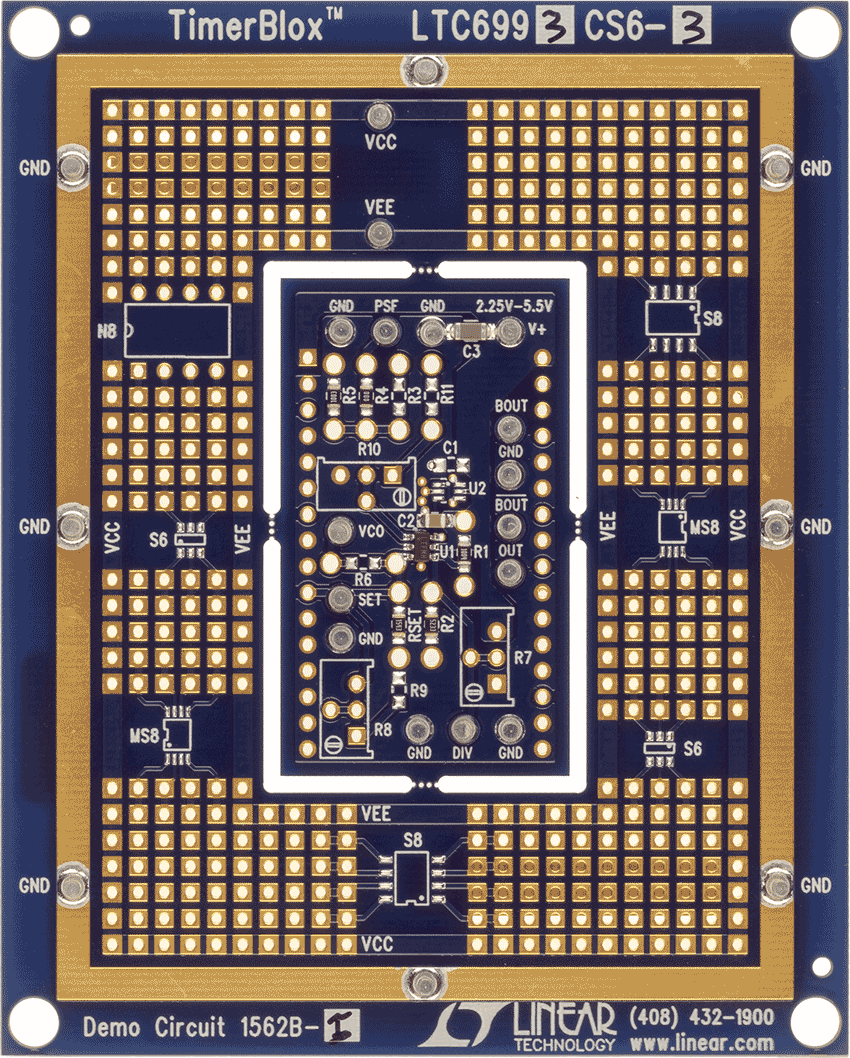

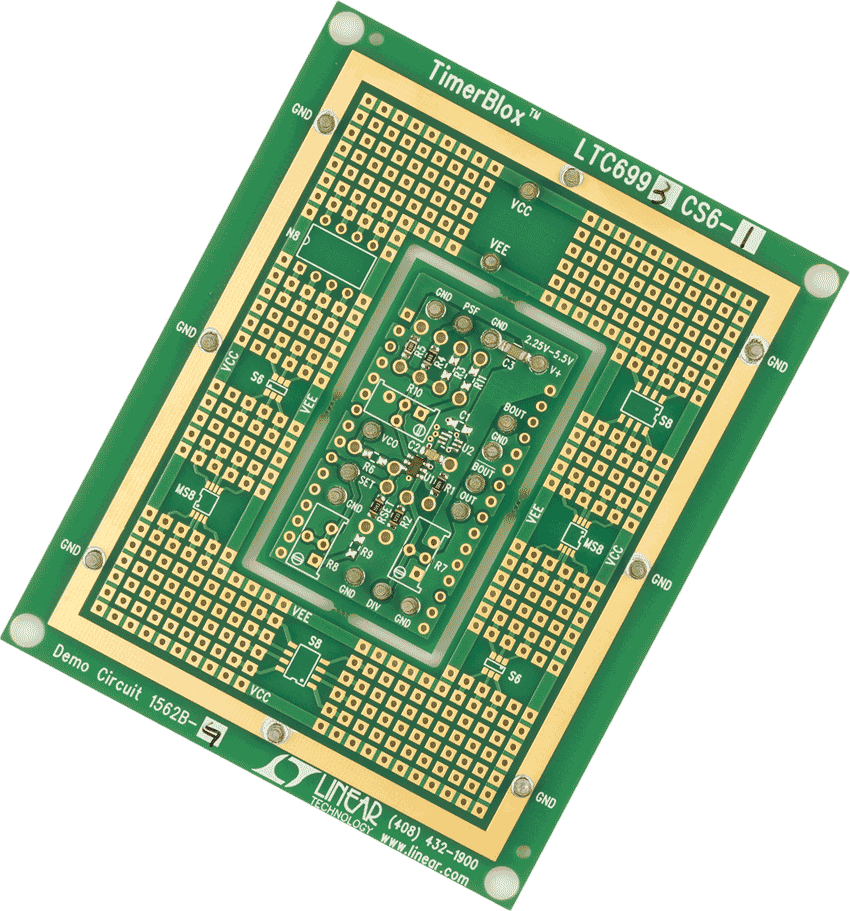

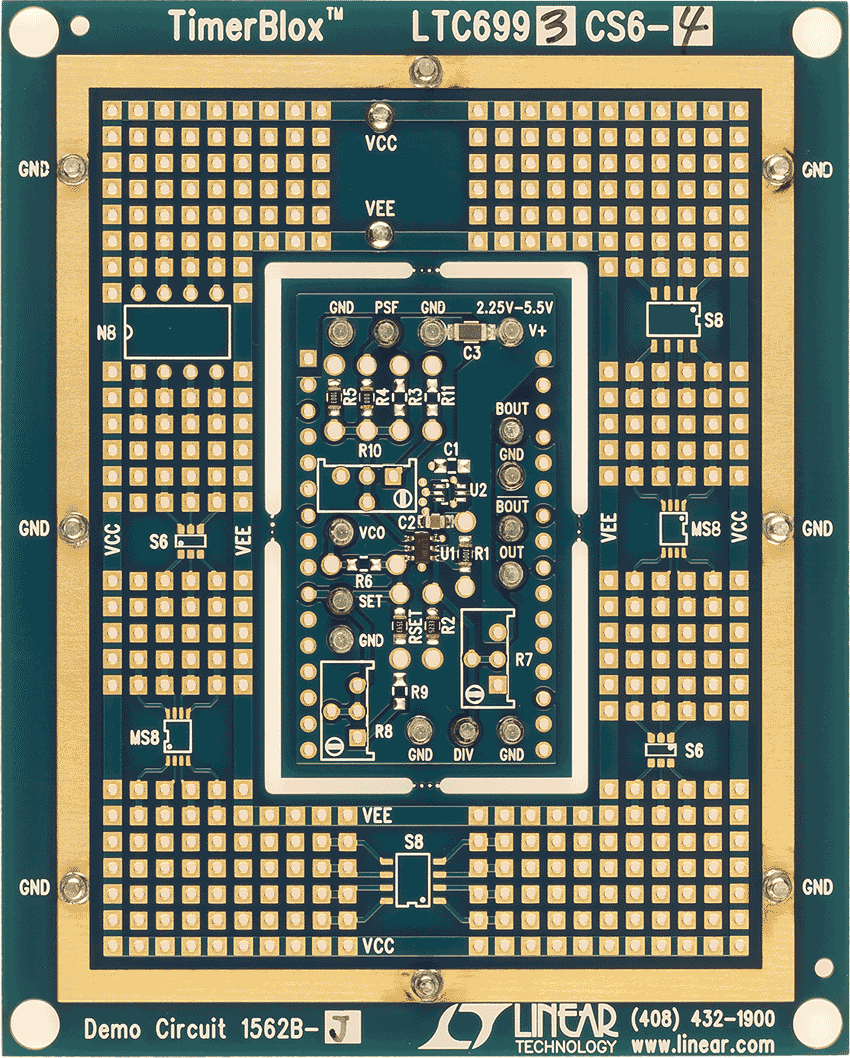

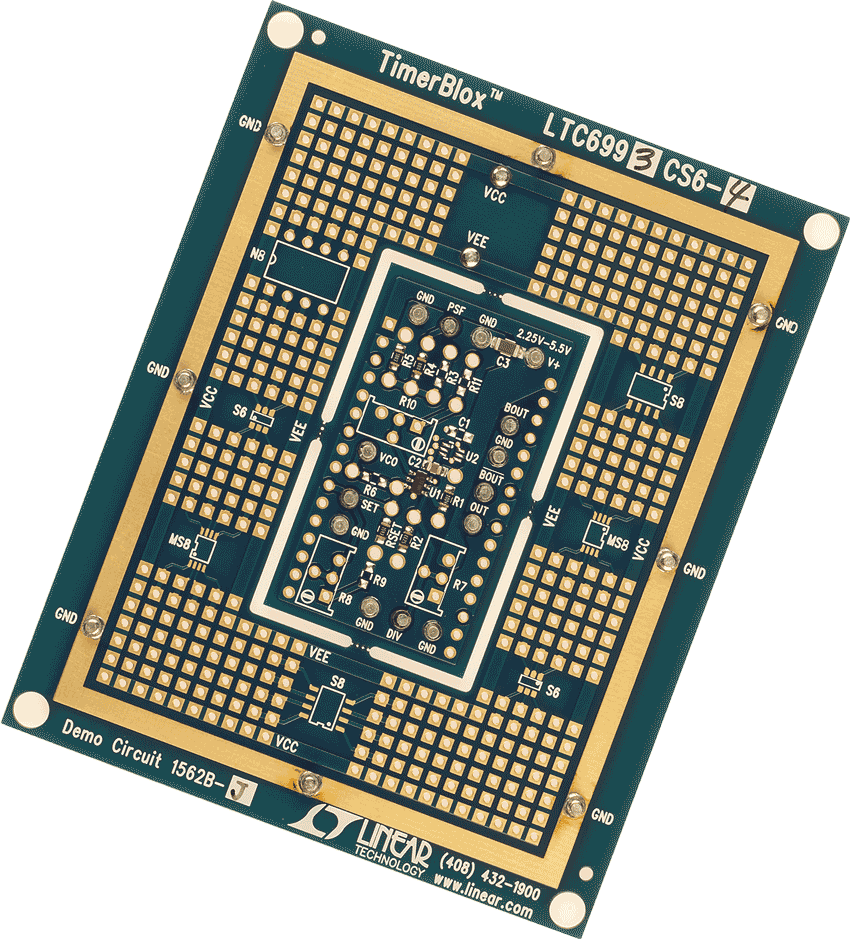

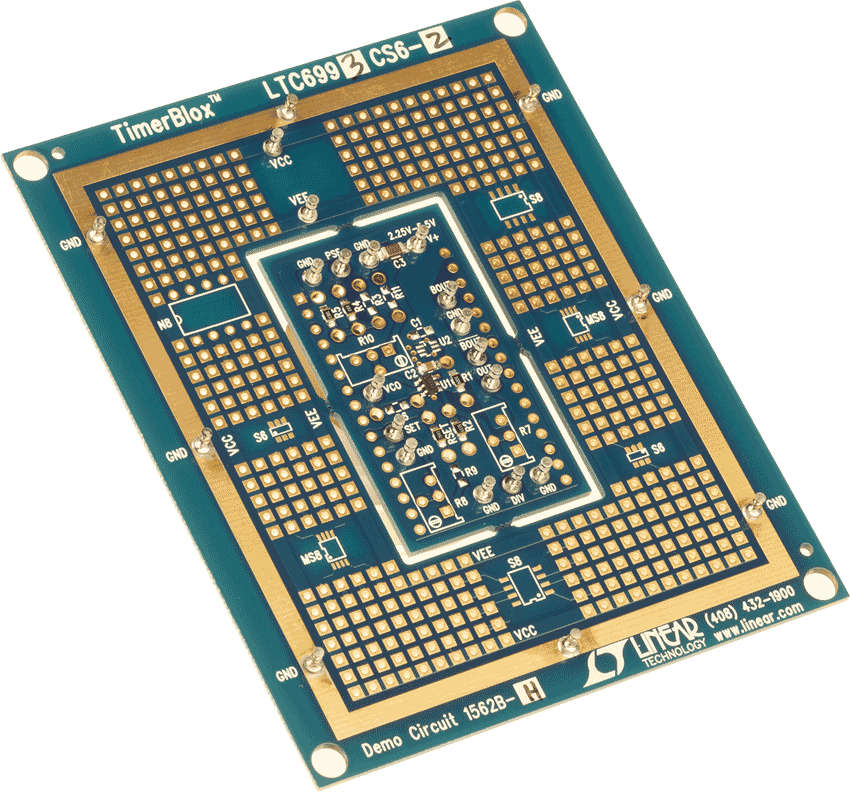

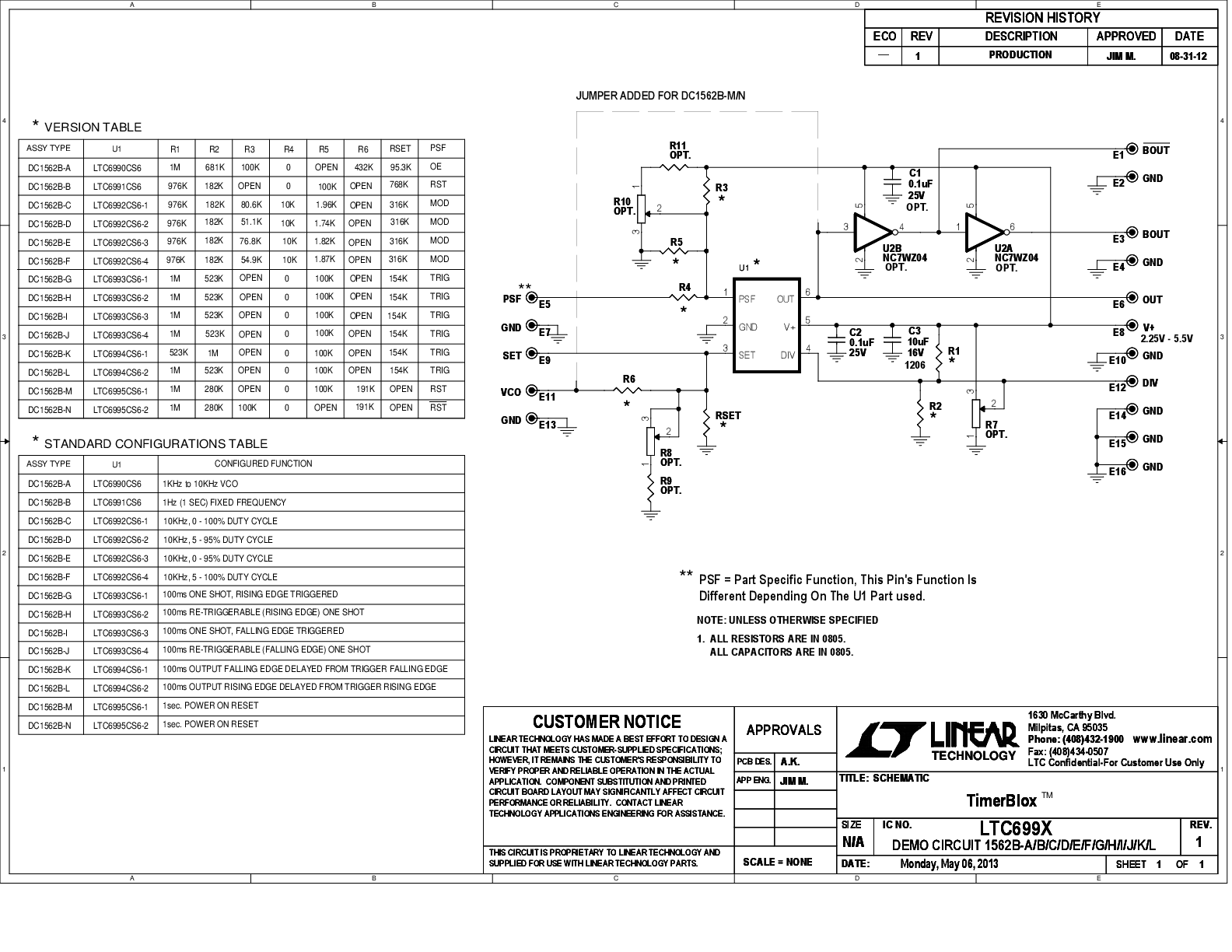

评估套件 (4)

参考资料

  • 查看全部 (8)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 解决方案通报和手册 (1)
  • 产品选择卡 (1)
  • 视频 (1)
  • 技术文章 (2)
    • Document Type
    解决方案通报和手册

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

    LTC6993 / LTC6994 Demo Circuit - Consecutive Test Sequencer (1 sec Duration Sequential Test Pulses after Initial Delay)
    LTC6993-2 Demo Circuit - Pulse Staircase Ramp Generator

    LTspice中提供以下器件型号：

    LTC6993-1
    LTC6993-2
    LTC6993-3
    LTC6993-4
