概览
优势和特点
- 可将远端或内部二极管温度转换为模拟电压
- 可调的过温和欠温门限

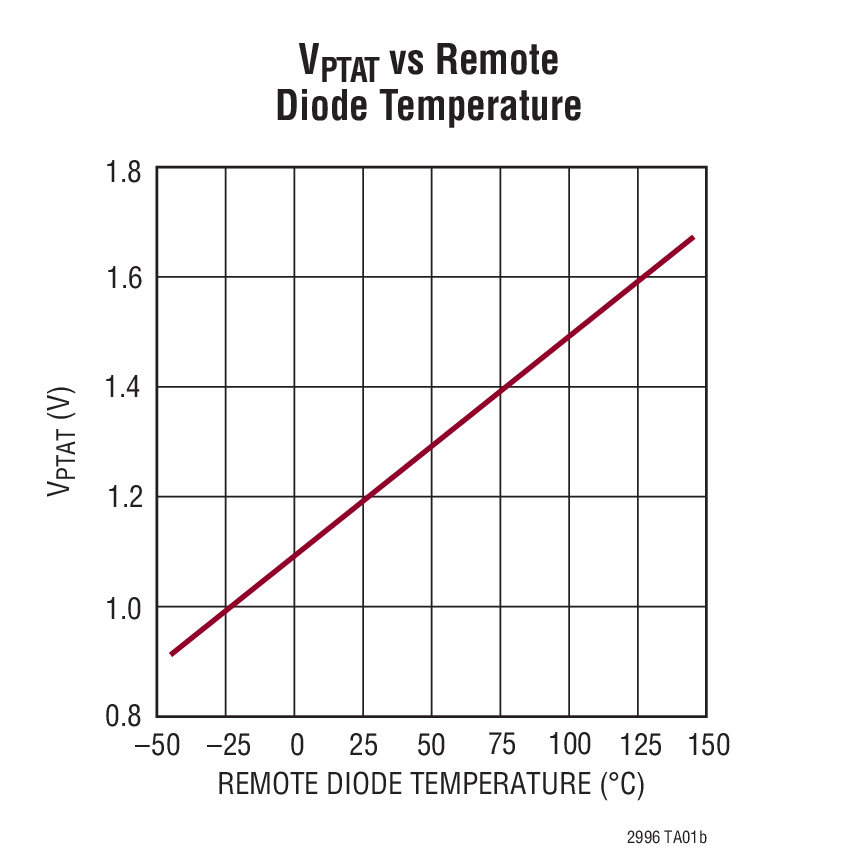

- 电压输出与温度成比例
- ±1℃ 远端温度准确度
- ±2℃ 内部温度准确度
- 内置串联电阻抵消
- 漏极开路警报输出
- 2.25V 至 5.5V 电源电压
- 1.8V 基准电压输出
- 200μA 静态电流

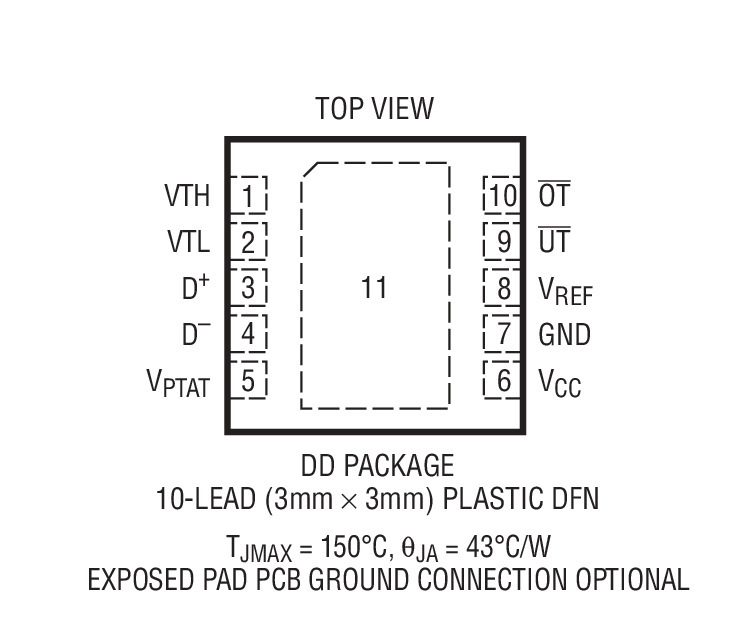

- 10 引脚 3mm x 3mm DFN 封装
产品详情

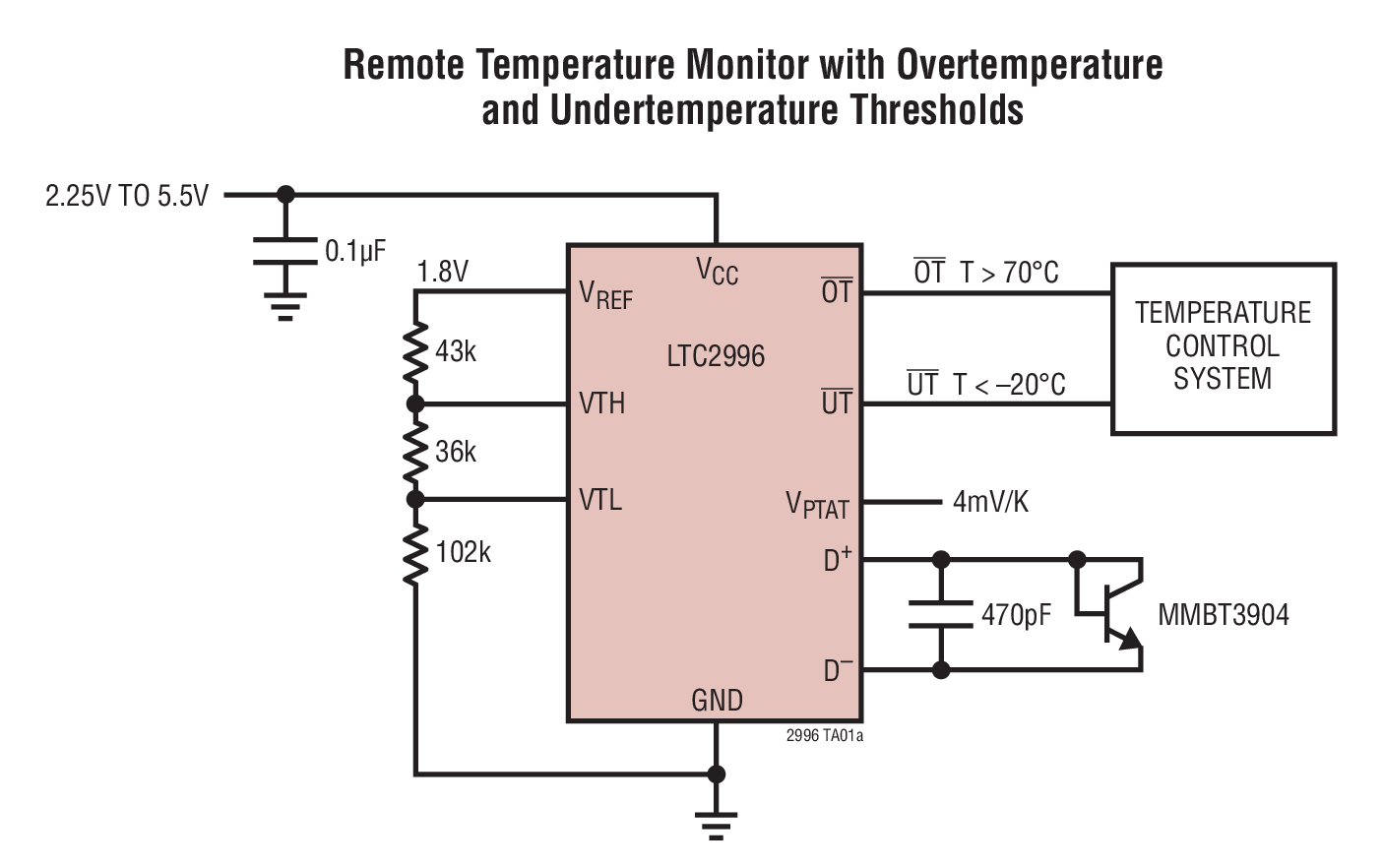

LTC®2996 是一款高准确度温度传感器，具有可调过温和欠温门限以及漏极开路警报输出。该器件可将一个外部二极管传感器的温度或其自身芯片的温度转换为一个模拟输出电压，并抑制由于噪声和串联电阻引起的误差。将测量的温度与采用阻性分压器设定的上限和下限进行比较。如果超过门限，则器件将通过把对应的漏极开路逻辑输出拉至低电平以传送一个警报信号。
LTC2996 可采用普遍使用的 NPN 或 PNP 晶体管或者新式数字器件内置的温度二极管提供 ±1℃ 的准确温度结果。一个 1.8V 基准输出简化了门限设置，并可用作一个 ADC 基准输入。
LTC2996 采用紧凑型 3mm x 3mm DFN 封装，为温度监视提供了一款准确和低功率的解决方案。
应用
- 温度监视和测量
- 系统热控制
- 网络服务器
- 台式电脑和笔记本电脑
- 环境监测
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R544 Reliability Data3/26/2018
-
Power and Thermal Monitoring1/9/2017
-
Temperature Monitors8/8/2012
工具及仿真模型
LTspice中提供以下器件型号：
LTC2996
