LTC2704

具回读功能的四通道 12 位电压输出 SoftSpan DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 6 种可编程输出范围：
    • 单极：0V 至 5V、0V 至 10V
    • 双极：±5V、±10V、±2.5V、–2.5V 至 7.5V
  • 所有片内寄存器的串行回读

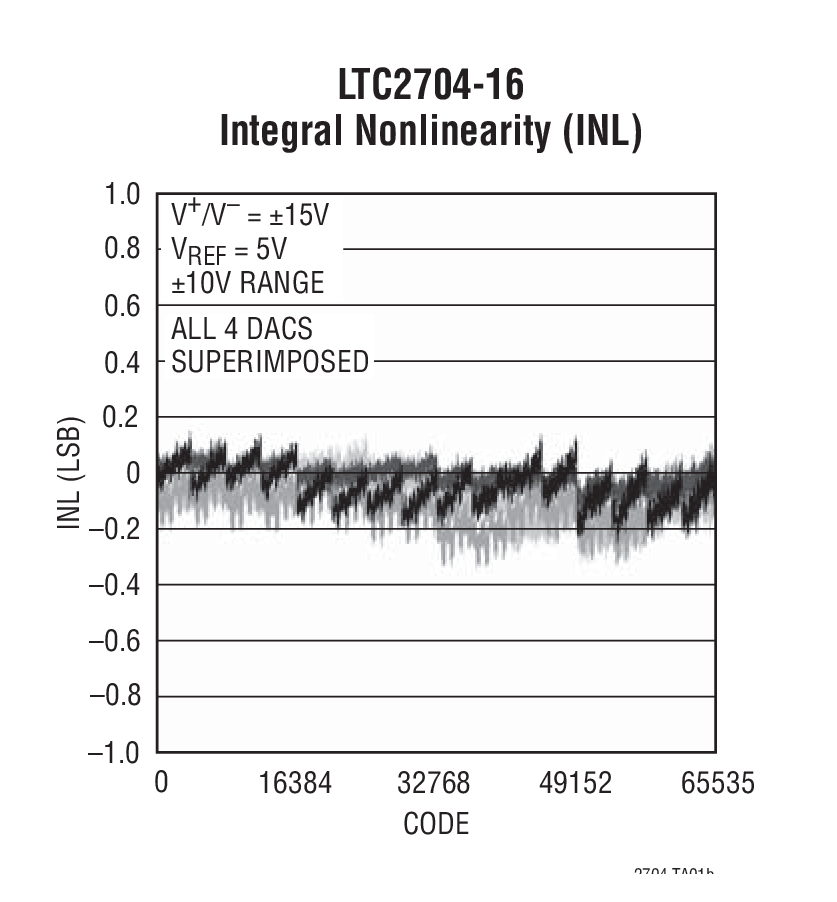

  • 在工业温度范围内实现 1LSB INL 和 DNL (LTC2704-14 / LTC2704-12)
  • 加压 / 检测输出实现远端采样
  • 干扰脉冲：< 2nV-sec
  • 输出驱动 ±5mA
  • 引脚兼容的 12 位、14 位和 16 位器件
  • 上电和清至 0V

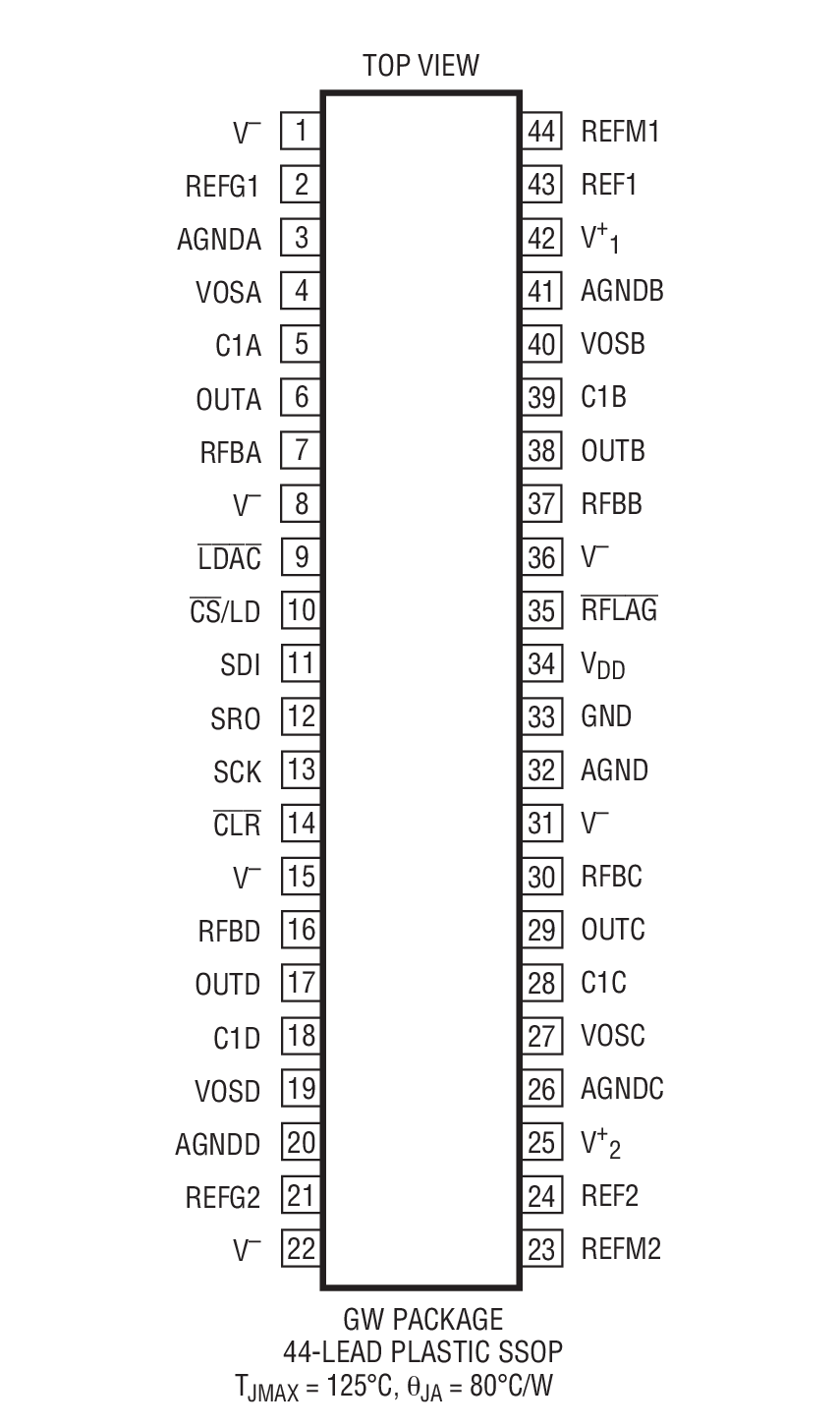

  • 44 引脚 SSOP 封装



更多细节
show more Icon

LTC®2704-16 / LTC2704-14 / LTC2704-12 是串行输入、16 / 14 / 12 位、电压输出 SoftSpan™ DAC，采用 3V 至 5V 逻辑和 ±5V 至 ±15V 模拟工作电源。SoftSpan 提供了 6 种输出范围 (2 种单极和 4 种双极)，全部可以通过三线式 SPI 串行接口进行编程。INL 的准确度达 1LSB (LTC2704-16 为 2LSB)。所有器件版本的 DNL 准确度均达 1LSB。

回读命令可在仅仅一个 24 位或 32 位指令周期内完成任何片内寄存器的验证。所有其他命令从 LTC2704 产生一个 "滚动回读" 响应，从而大幅度地减少所需的指令周期数。

睡眠命令允许关断任何的 DAC 组合。另外还有一个用于每个通道的复位标记和偏移调节引脚。




Applications

  • 过程控制和工业自动化
  • 直接数字波形发生
  • 软件控制型增益调节
  • 自动化测试设备



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2704

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 设计笔记
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/10/2012
英文

LTC2704: Quad 12-, 14- and 16-Bit Voltage Output SoftSpan DACs with Readback Data Sheet

打开PDF文件

redirect
342.00K
download

下载 PDF

PDF Vector

PDF

更新 12/15/2010
日文

LTC2704: リードバック付きクワッド12/14/16ビット電圧出力SoftSpan DAC データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

设计笔记

4

PDF Vector

PDF

更新 07/25/2008
英文
DN431 - Highly Integrated Quad 16-Bit, SoftSpan, Voltage Output DAC for Industrial and Control Applications redirect icon

84.00K

download

下载 PDF

PDF Vector

PDF

更新 01/09/2008
中文
DN431 - 工业和控制应用的高集成度四通道 16 位、SoftSpanTM、电压输出 DAC redirect icon

592.00K

download

下载 PDF

PDF Vector

PDF

更新 03/27/2008
日文
DN431 - 産業用および制御アプリケーション用の高度に集積化されたクワッド16ビット、SoftSpan、電圧出力DAC redirect icon

402.00K

download

下载 PDF

PDF Vector

HTML

更新 11/10/2022
英文
Design Note 431: Highly Integrated Quad 16-Bit, SoftSpan, Voltage Output DAC for Industrial and Control Applications redirect icon

用户手册

1

PDF Vector

PDF

更新 06/20/2013
英文
DC752A - Demo Manual redirect icon

305.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R519 Reliability Data redirect icon

25.56 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 5
show more Icon

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2704CGW-12#PBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704CGW-12#TRPBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704CGW-14#PBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704CGW-14#TRPBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704CGW-16#PBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704CGW-16#TRPBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704IGW-12#PBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704IGW-12#TRPBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704IGW-14#PBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704IGW-14#TRPBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704IGW-16#PBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2704IGW-16#TRPBF 44-Lead SSOP (Wide 0.3 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

多通道电压输出数模转换器1
LTC2668
popup image
Cart

量产

具 10ppm/ºC 最大值基准的 16 通道、16 位 / 12 位、±10V VOUT SoftSpan DAC

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

评估套件1

evaluation kit item images

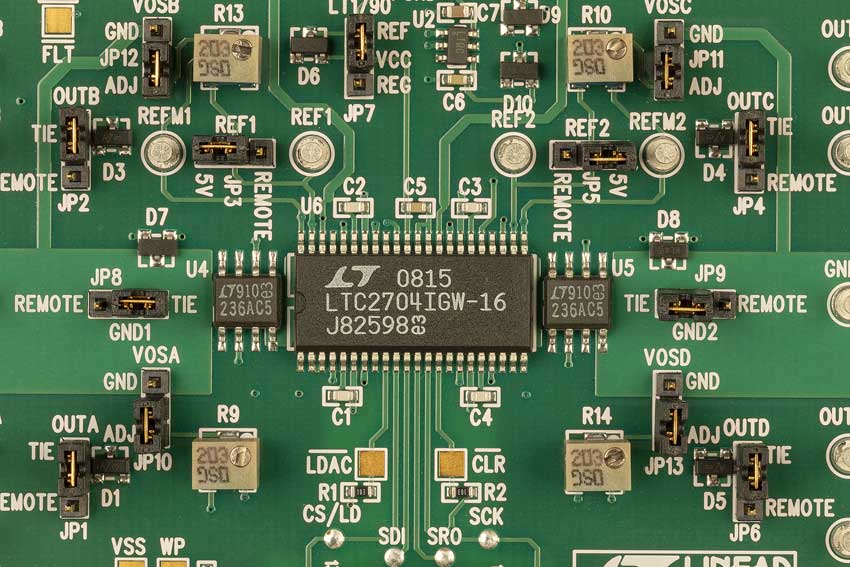

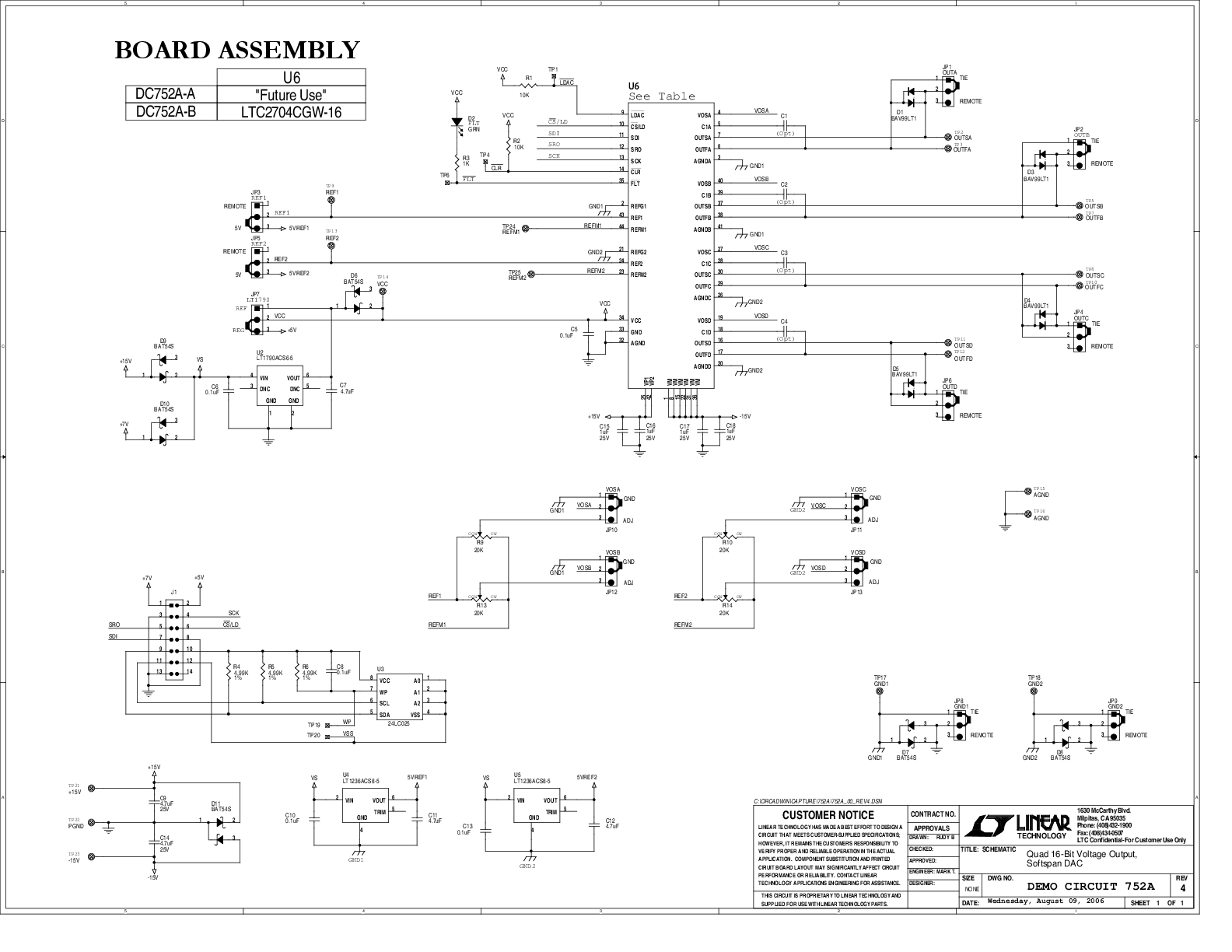

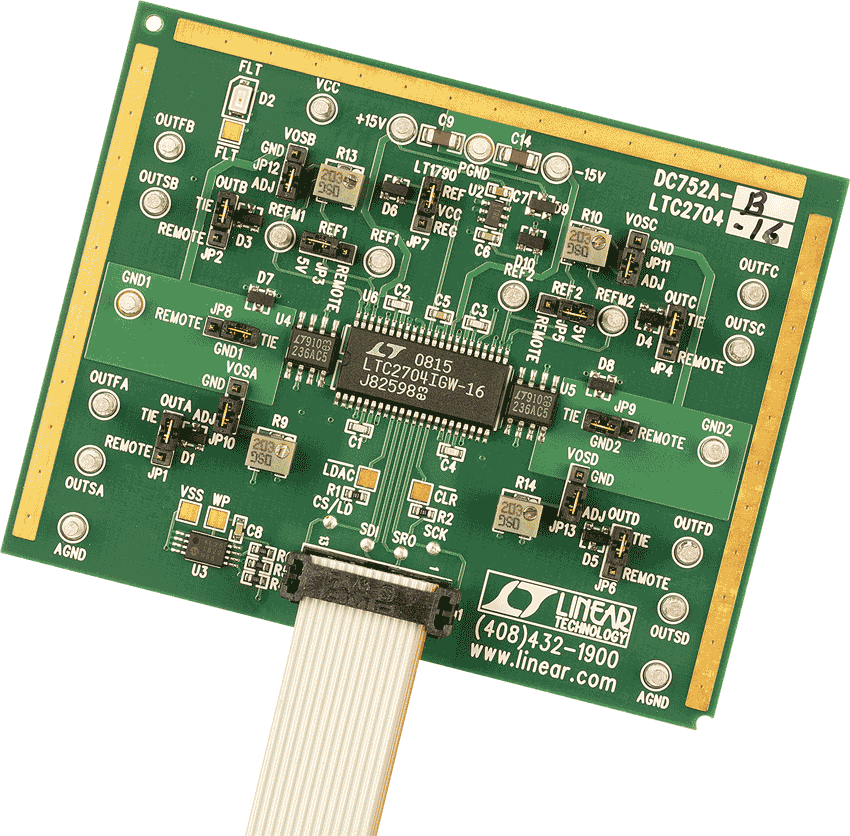

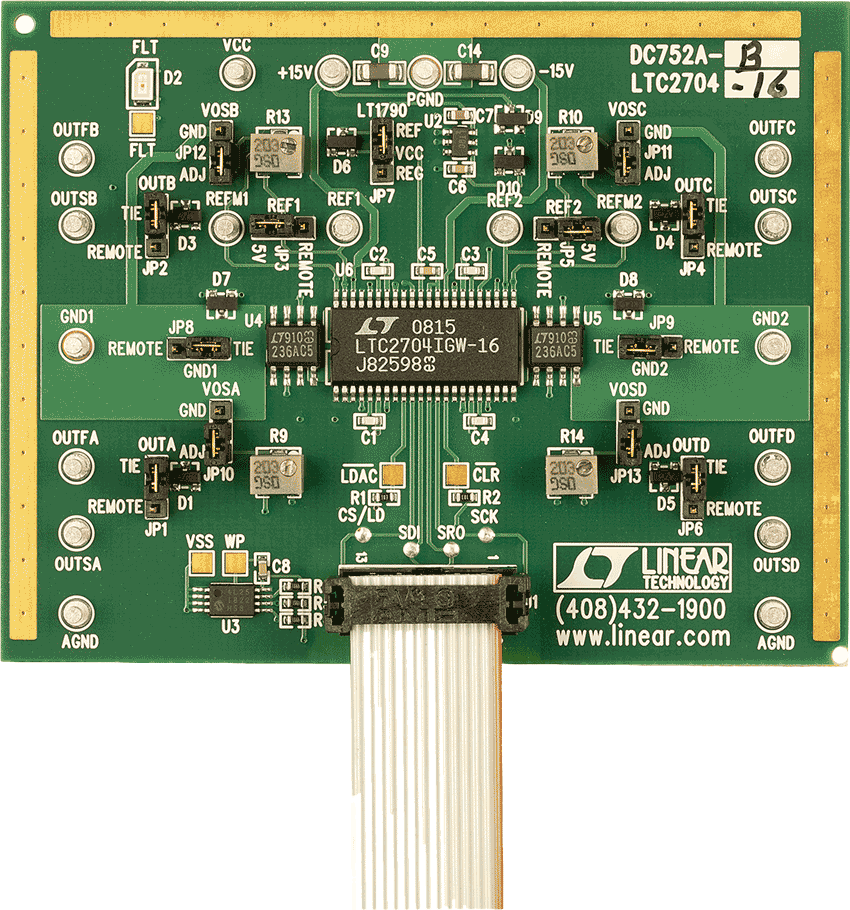

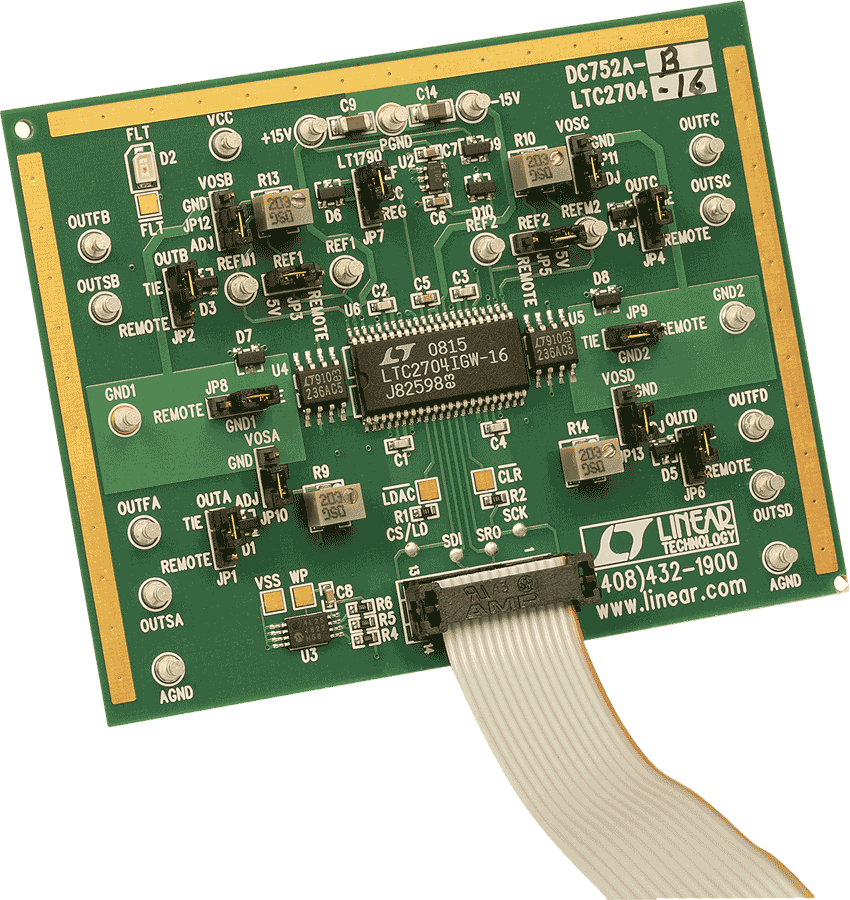

DC752A-B
