LTC2625

量产

采用 12 引脚 SSOP 封装的八通道、I2C、16 位轨至轨 DAC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 外形尺寸最小的引脚兼容型 8 通道 DAC：
    • LTC2605：16 位
    • LTC2615：14 位
    • LTC2625：12 位
  • 在整个温度范围内保证单调
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 宽电源范围
  • 低功率操作：每个 DAC 的电源电流为 250µA (在 3V)
  • 个别通道断电至 1µA (最大值)
  • DAC 之间的超低串扰 (<10µV)
  • 高轨至轨输出驱动 (±15mA，最小值)
  • 双缓冲数字输入
  • 27 个可选地址
  • LTC2605/LTC2615/LTC2625：上电复位至零标度
  • LTC2605-1/LTC2615-1/LTC2625-1：上电复位至中间标度

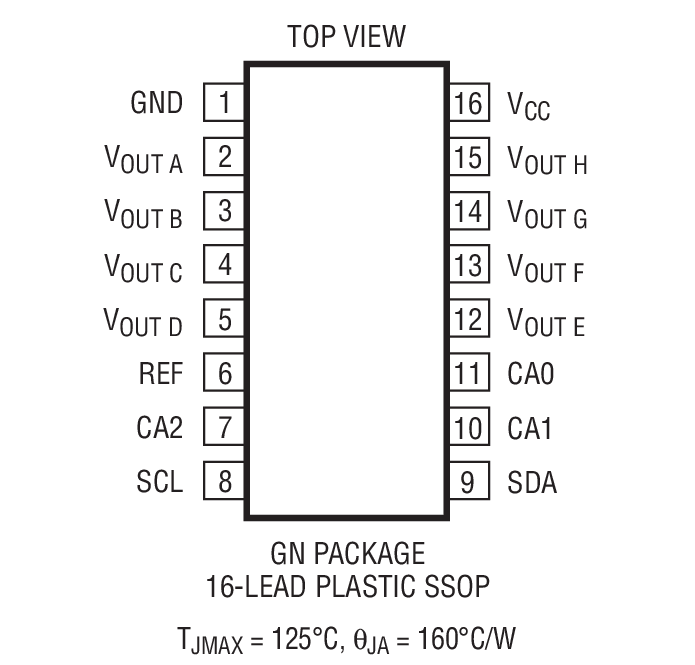

  • 纤巧型 16 引脚窄体 SSOP 封装


LTC2625
采用 12 引脚 SSOP 封装的八通道、I2C、16 位轨至轨 DAC

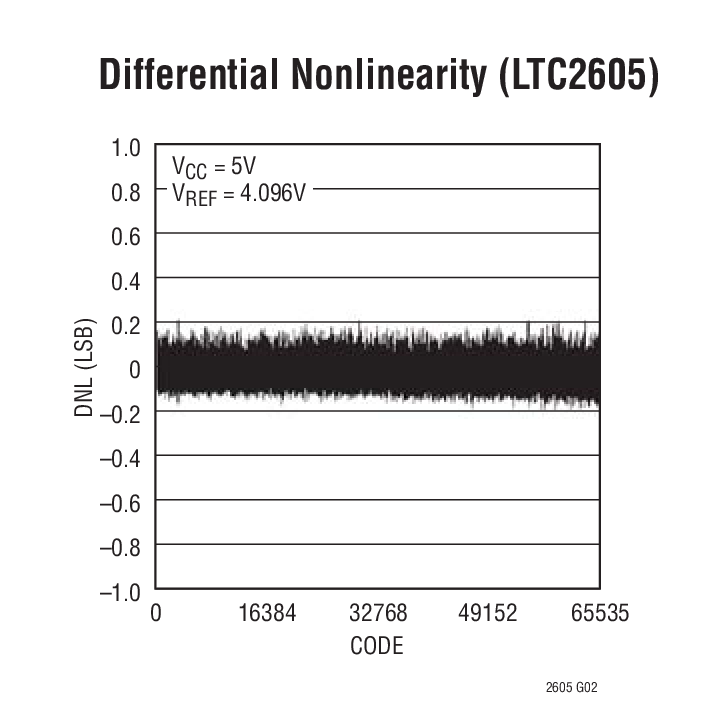

Differential Nonlinearity (LTC2605) Product Package 1
