LTC2609

量产

具 I2C 接口的四通道 16 位轨至轨 DAC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 外形尺寸最小的引脚兼容型四通道 DAC:
    • LTC2609:16 位
    • LTC2619:14 位
    • LTC2629:12 位
  • 在整个温度范围内保证单调
  • 分离的基准输出
  • 27 个可选地址
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 宽电源范围
  • 低功率操作:每个 DAC 的电源电流为 250µA (在 3V)
  • 个别通道断电至 1µA (最大值)
  • 高轨至轨输出驱动 (±15mA,最小值)
  • DAC 之间的超低串扰 (5µV)
  • LTC2609 / LTC2619 / LTC2629:上电复位至零标度
  • LTC2609-1 / LTC2619-1 / LTC2629-1:上电复位至中间标度

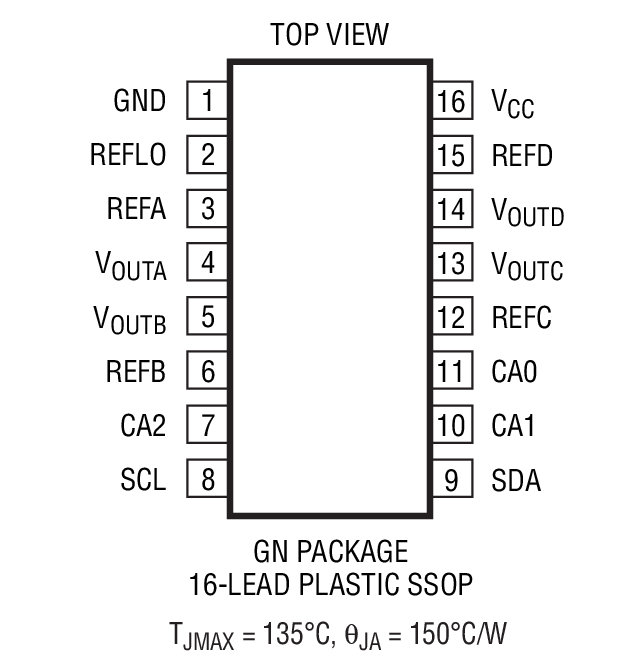

  • 纤巧型 16 引脚窄体 SSOP 封装

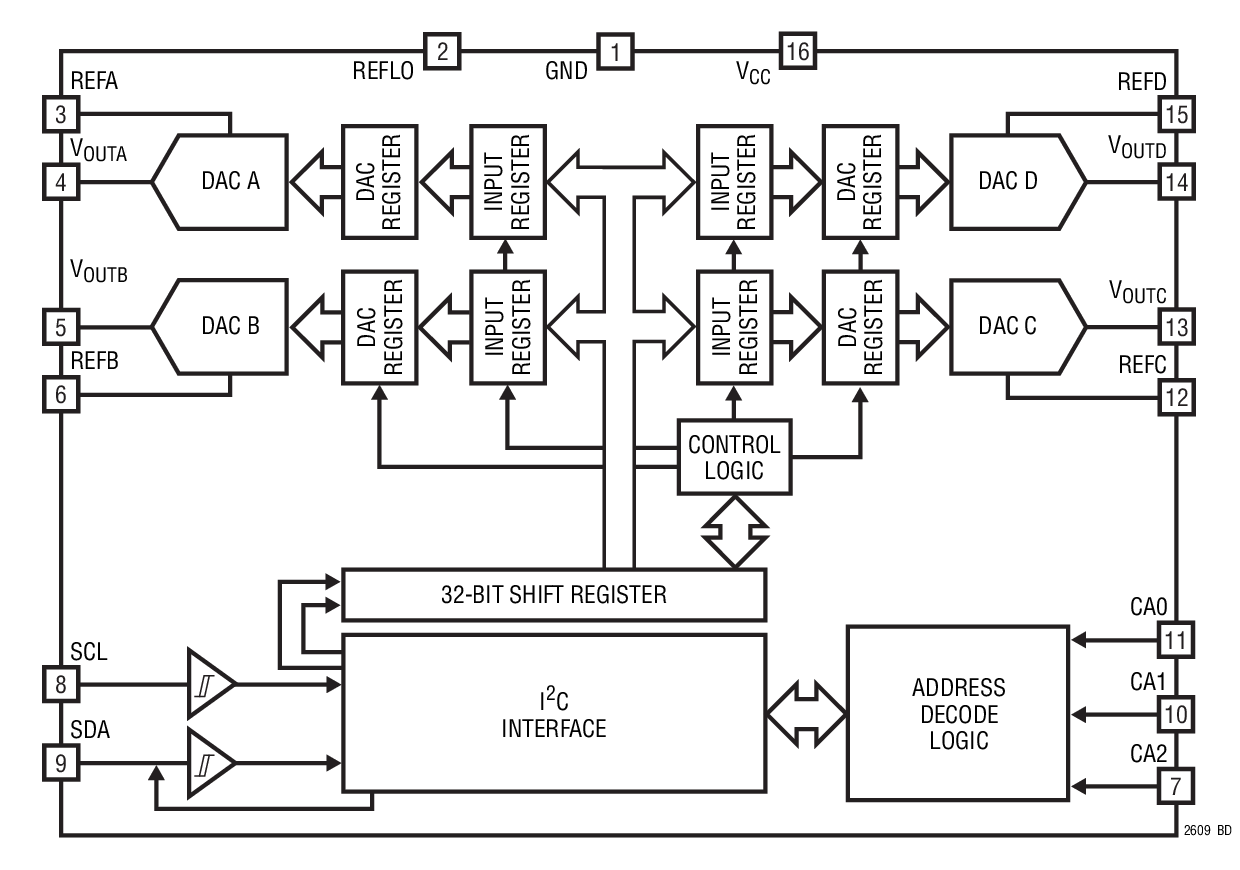

LTC®2609 / LTC2619 / LTC2629 是四通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC,采用 16 引脚SSOP 封装。它们具有内置高性能输出缓冲器并保证单调。

这些器件为 16 位和 14 位 DAC 设立了新的电路板密度基准点,并提升了单电源、电压输出 DAC 中的输出驱动和负载调节性能标准。

以上器件采用一个二线式、I2C 兼容型串行接口。LTC2609 / LTC2619 / LTC2629 工作于标准模式 (100kHz 时钟速率) 和快速模式 (400kHz 时钟速率)。

LTC2609 / LTC2619 / LTC2629 内置一个上电复位电路。在上电期间,电压输出上升至比零标度高出不到 10mV;在上电之后,它们将保持于零标度,直到出现一个有效写操作和更新操作为止。上电复位电路把 LTC2609-1 / LTC2619-1 / LTC2629-1 复位至中间标度。电压输出保持在中间标度,直到出现一个有效写操作和更新操作为止。




Applications

  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备和仪表



LTC2609
具 I2C 接口的四通道 16 位轨至轨 DAC

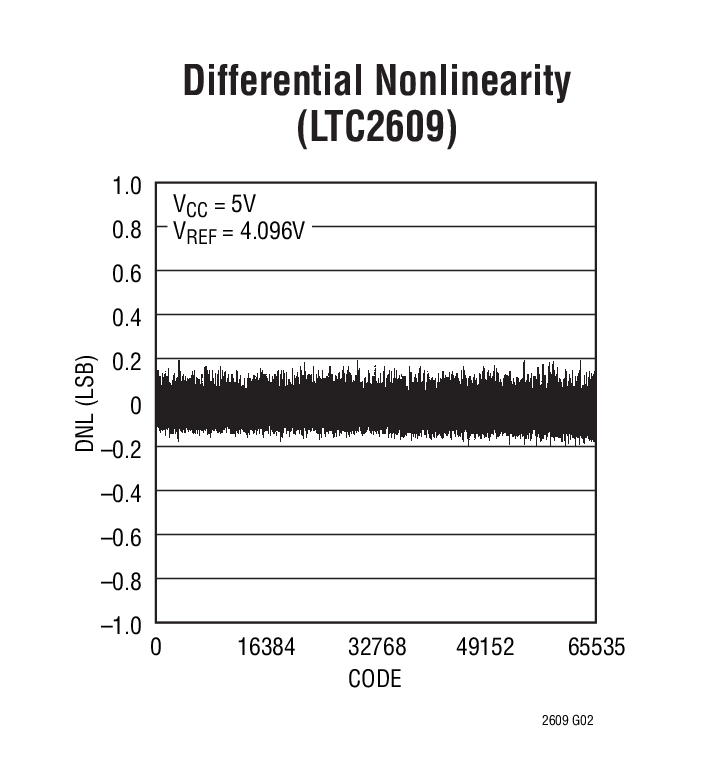

Differential Nonlinearity  (LTC2609) Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电平转换器和缓冲区 1
LTC4316 量产 单通道 I2C / SMBus 地址转换器
接口收发器和隔离器 1
LTM2883 量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
数模转换器(DAC) 1
LTC2655 量产 具10ppm/ºC 最大值基准的四通道、I2C、16 位 / 12 位、轨至轨 DAC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

Linduino 3


评估套件

eval board
DC936A

LTC2609四通道、16位VOUT DAC(需要DC590)

产品详情

DC936A:具有I2C接口的LTC2609四通道16/14/12位轨到轨DAC演示板。





DC936A
LTC2609四通道、16位VOUT DAC(需要DC590)

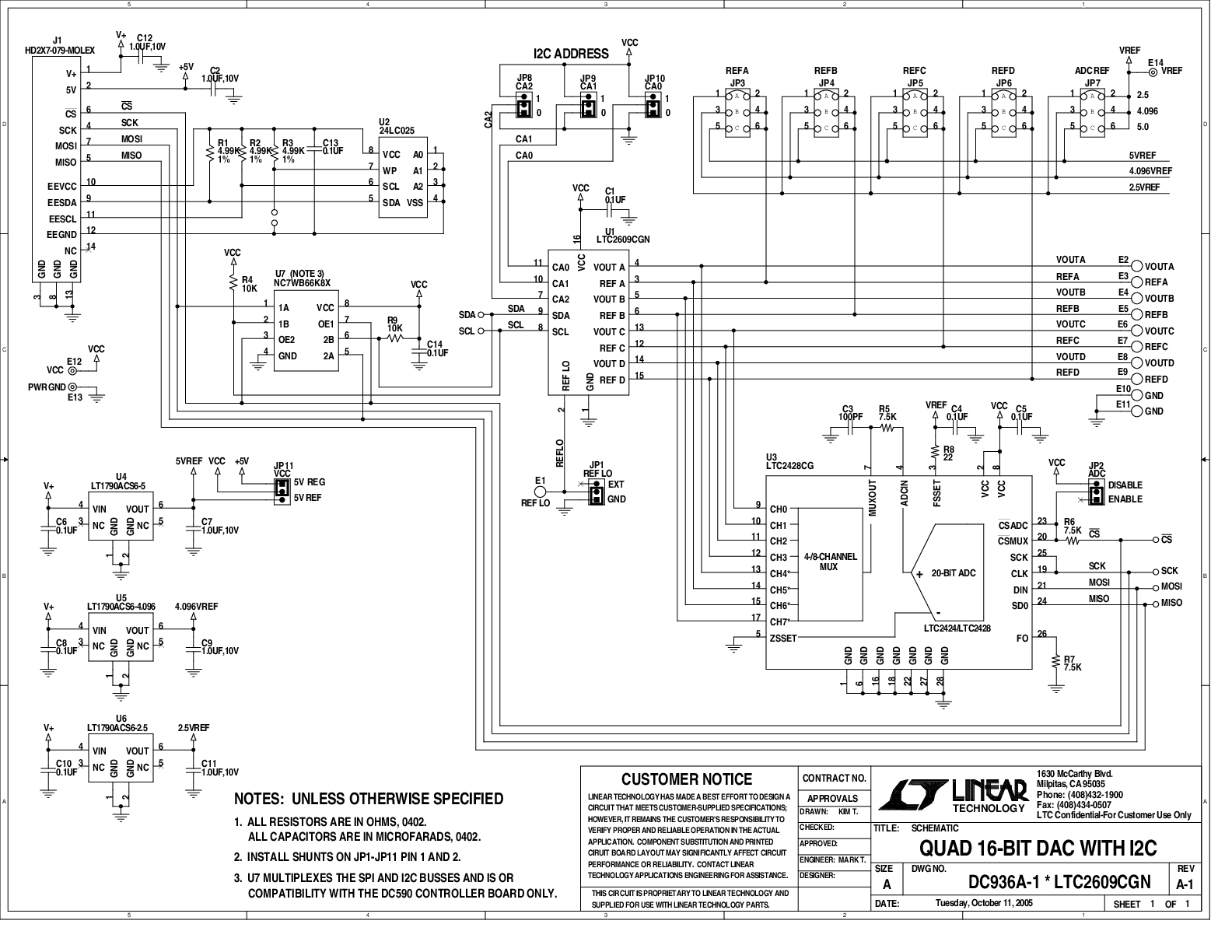

DC936A - Schematic
