概览
优势和特点
- 尺寸最小的的引脚兼容型单通道 DAC：
- LTC2601：16 位
- LTC2611：14 位
- LTC2621：12 位
- 在整个工作温度范围内保证单调特性
- 2.5V 至 5.5V 的宽电源电压范围
- 低功耗操作：300µA/3V
- 消耗电流最低可至 1µA (最大值)
- 高轨至轨输出驱动电流 (±15mA，最小值)
- 双缓冲数据锁存器
- 异步 DAC 更新引脚
- LTC2601-1/LTC2611-1/LTC2621-1：上电复位至中间标度
- 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装
产品详情
LTC®2601/LTC2611/LTC2621 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.5V 至 5.5V 的 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。
这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。
这些器件采用了一个简单的 SPI/MICROWIRE 兼容型三线式串行接口，该接口可在高达 50MHz 的时钟频率条件下工作。它们具有菊链操作能力、硬件 CLR 和异步 DAC 更新 (LDAC) 引脚。
LTC2601/LTC2611/LTC2621 采用了一个上电复位电路。在上电期间，电压输出上升至零标度以上不足 10mV，直到出现一个有效写操作和更新操作为止。该上电复位电路把 LTC2601-1/LTC2611-1/ LTC2621-1 复位至中间标度。电压输出维持在中间标度上，直到出现一个有效写操作和更新操作为止。
应用
- 移动通信
- 过程控制和工业自动化
- 仪表
- 自动测试设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R461 Reliability Data3/22/2018PDF31 K
-

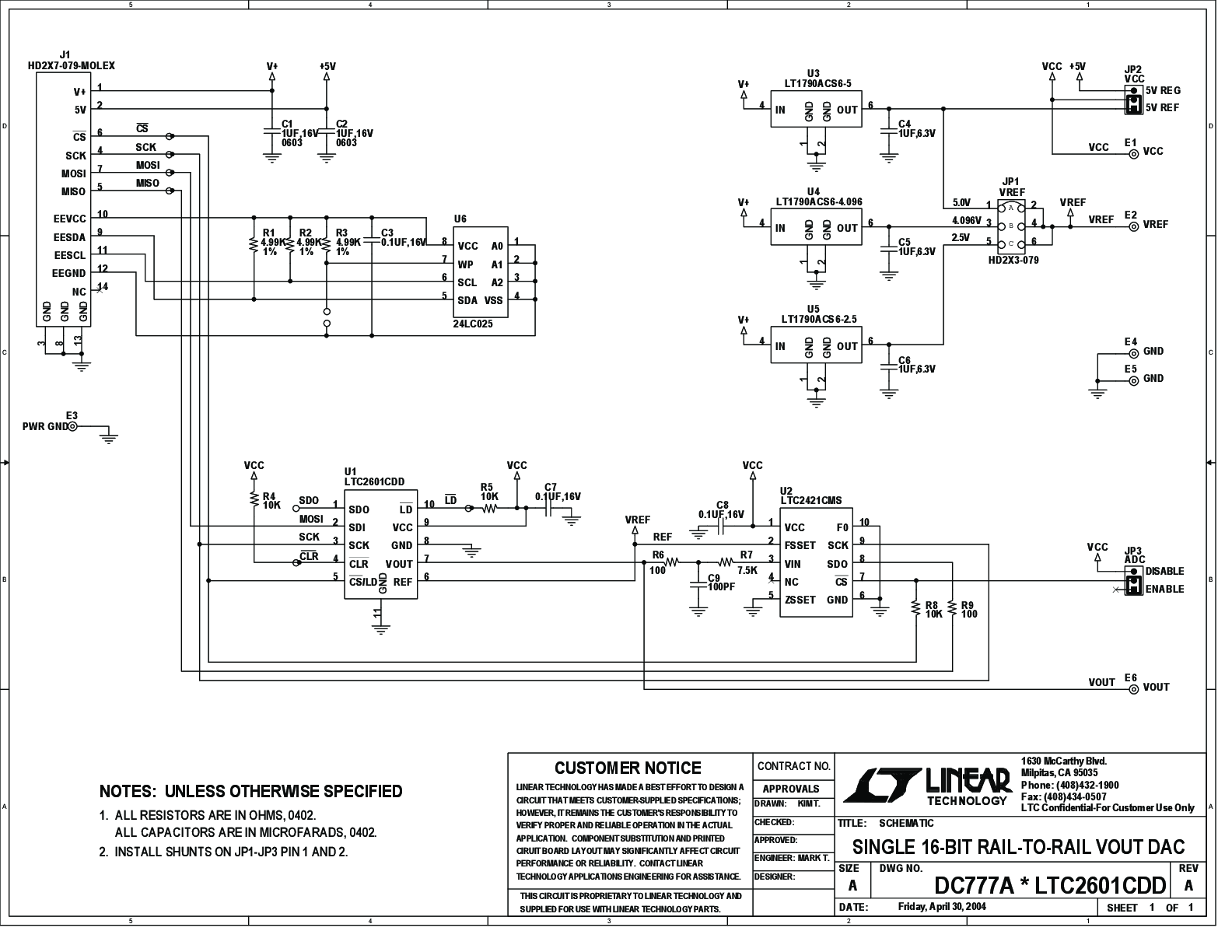

DC777A - Demo Manual6/18/2013PDF1M
-
DAC Selector Card9/21/2015PDF587K
-
PWM to DC in One Cycle8/7/2014PDF509K
-
Voltage Output DACs3/3/2011PDF797K
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
