概览

优势和特点

  • 体积最小的引脚兼容型八通道 DAC
    • LTC2600:16 位
    • LTC2610:14 位
    • LTC2620:12 位
  • 在整个工作温度范围内保证 16 位单调性
  • 2.5V 至 5.5V 的宽供电电压范围
  • 低功耗操作:在 3V 工作电压下每个 DAC 的消耗电流为 250uA
  • 单个通道的消耗电流降至 1uA (最大值)
  • DAC 之间的串扰极低 (<10uV)
  • 高轨至轨输出驱动 (±15mA,最小值)
  • 双缓冲数字输入
  • 引脚兼容型 10 位 / 8 位器件版本 (LTC1660/LTC1665)
  • 纤巧型 16 引脚窄体 SSOP 和 20 引脚 4mm x 5mm DFN 封装



产品详情

LTC®2600/LTC2610/LTC2620 是采用 16 引脚窄体 SSOP 封装和 20 引脚 4mm x 5mm QFN 封装的八通道 16、14 和 12 位、2.5V 至 5.5V 轨至轨电压输出 DAC。它们内置高性能输出缓冲器,并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的板密度新基准,以及单电源、多路电压输出应用中输出驱动、串扰和负载调节的高性能标准。

该器件采用了一个简单的 SPI / MICROWIRE 兼容型三线式串行接口,可在高达 50MHz 的时钟频率下工作。它们具有菊链操作能力和一种硬件 CLR 功能。

LTC2600/LTC2610/LTC2620 采用了一个加电复位电路。在上电期间,电压输出上升至零标度以上不足 10mV;在上电之后,电压输出维持在零标度,直到出现一个有效写操作和更新操作为止。




应用

  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

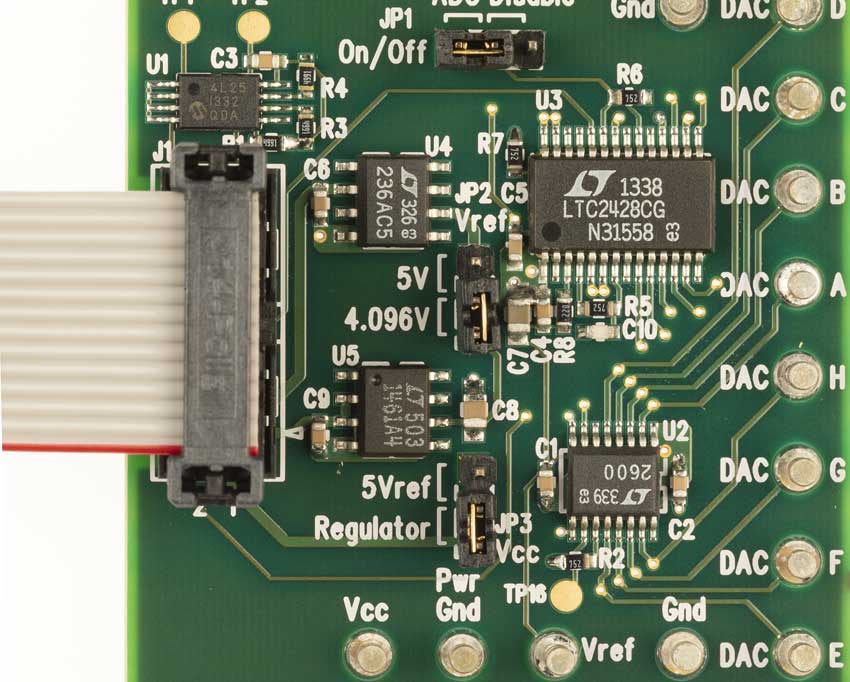

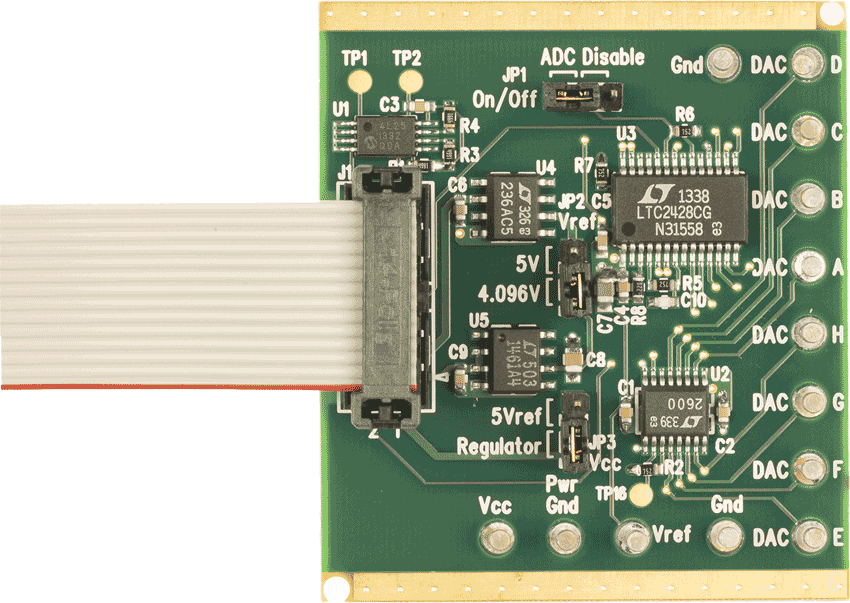

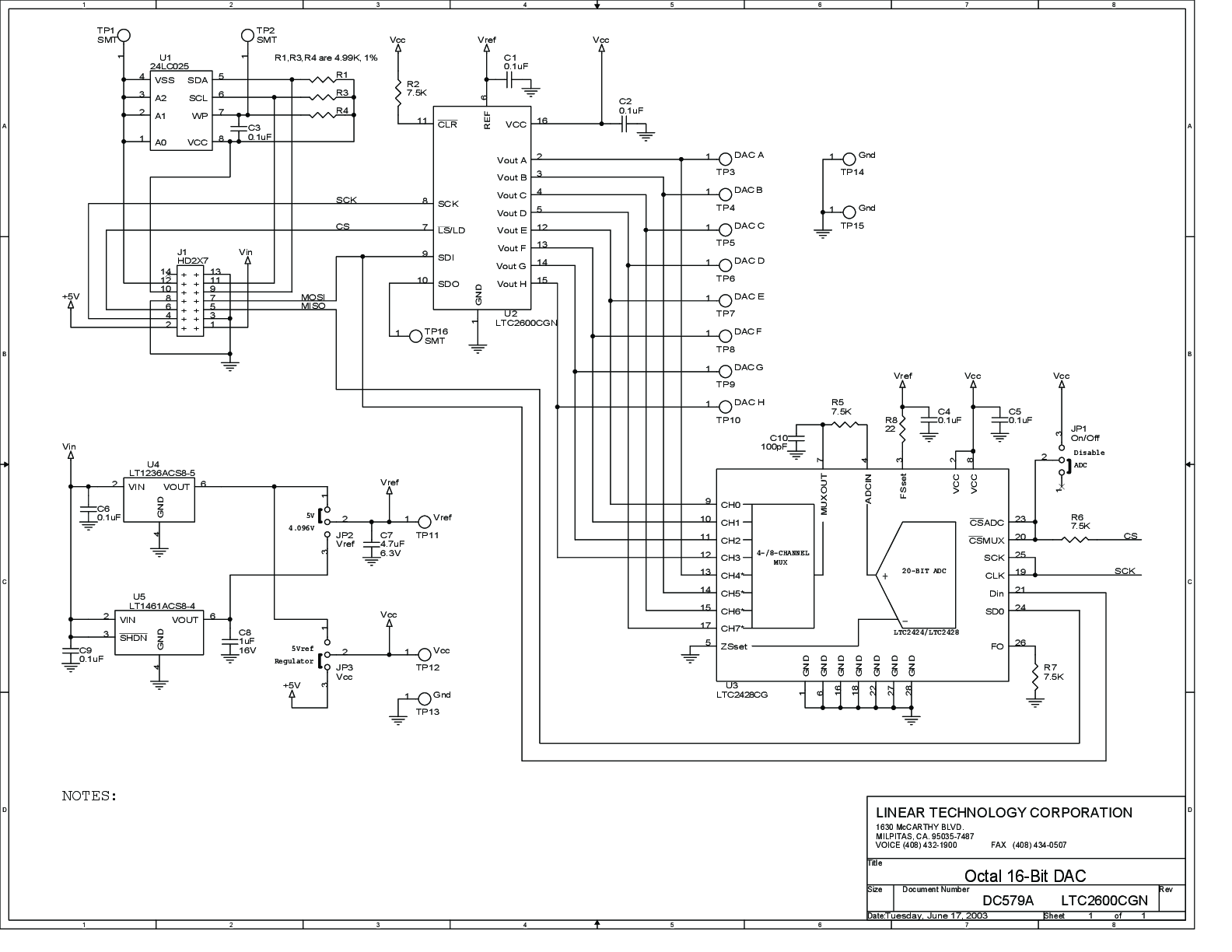

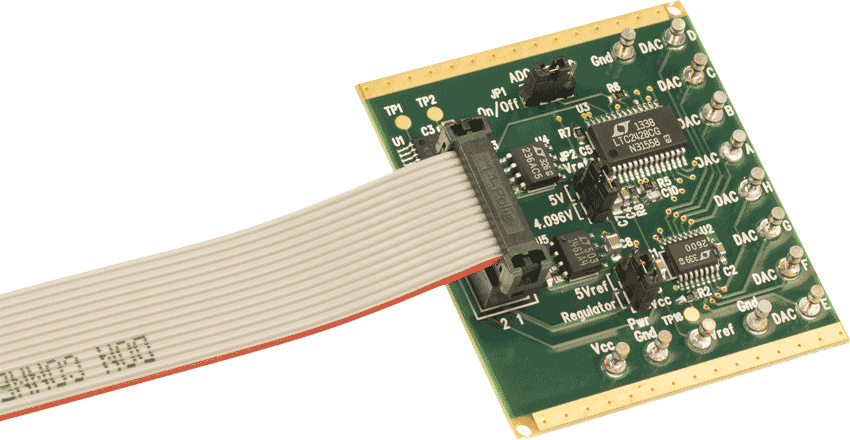

评估套件 (1)

工具及仿真模型

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino

Linduino

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

Precision DAC Error Budget Tool
