概览
优势和特点
- ±0.5ppm INL (典型值)
- 在 1Msps 时 SNR 的典型值为 104dB
- 在 61sps 时动态范围的典型值为 148dB
- 保证 32 位，无漏失码
- 具同步功能的可配置数字滤波器
- 放宽的抗混叠滤波器要求
- 双输出 32 位 SAR ADC
- 32 位数字滤波低噪声输出
- 24 位差分 + 7 位共模 1Msps 输出和超范围检测功能
- 宽输入共模范围
- 保证工作至 85°C
- 1.8V 至 5V SPI 兼容型串行 I/O
- 低功率：24mW (在 1Msps)
- 24 引脚 7mm x 4mm DFN 封装
产品详情
LTC®2500-32 是一款低噪声、低功率、高性能 32 位 ADC，其具有一个集成的可配置数字滤波器。LTC2500-32 采用单个 2.5V 电源供电工作，具有一个高达 ±VREF 的全差分输入范围，且 VREF 的变化范围从 2.5V 至 5.1V。LTC2500-32 支持 0V 至 VREF 的宽共模范围，从而简化了模拟信号调理要求。
LTC2500-32 同时提供两个输出代码：(1) 一个 32 位数字滤波高精度低噪声代码，和(2) 一个32位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 32 位滤波输出代码。32 位复合代码由一个超范围检测位、一个代表差分输入电压的 24 位代码和一个代表共模输入电压的7 位代码组成。32 位复合代码可在每个转换周期中提供，并没有延迟周期。

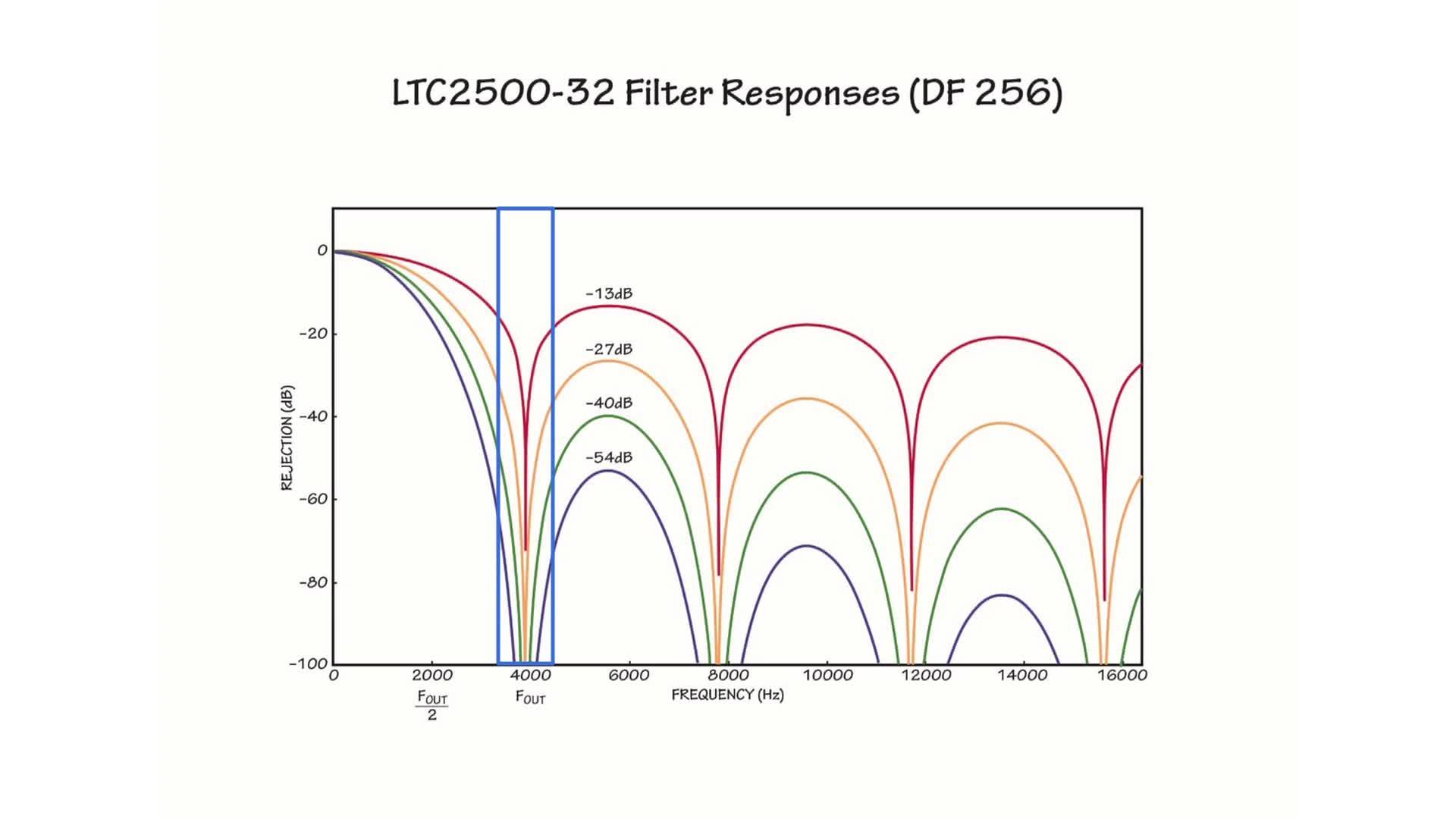

数字滤波器是可高度地配置 (通过 SPI 兼容型接口来进行)，并具有许多适合多种应用的独特滤波器类型。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2500-32 器件的同步。
Applications
- 地震学
- 能源勘探
- 自动化测试设备
- 高准确度仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R549 Reliability Data3/23/2018
-

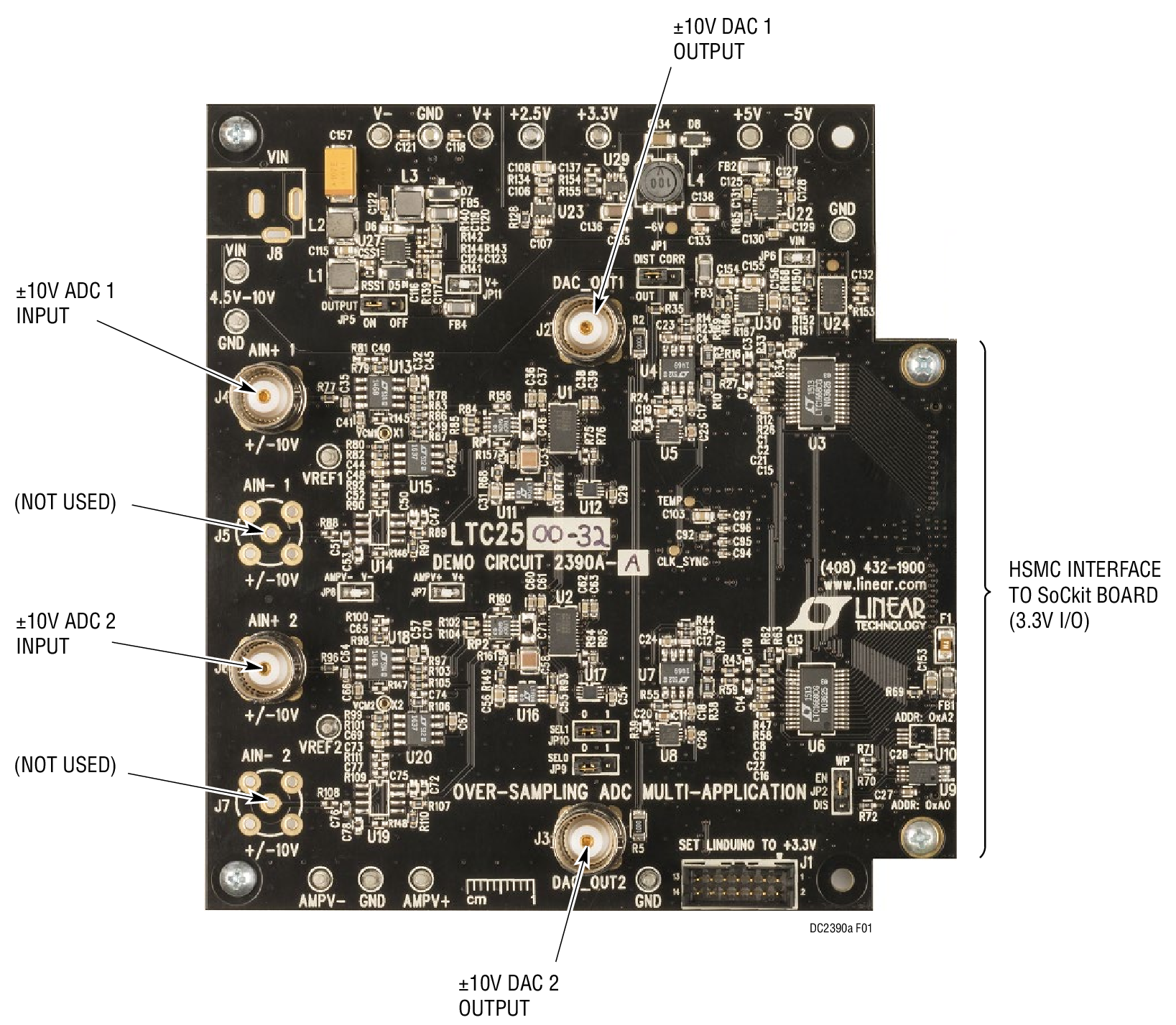

DC2390A - Demo Manual2/21/2017
-

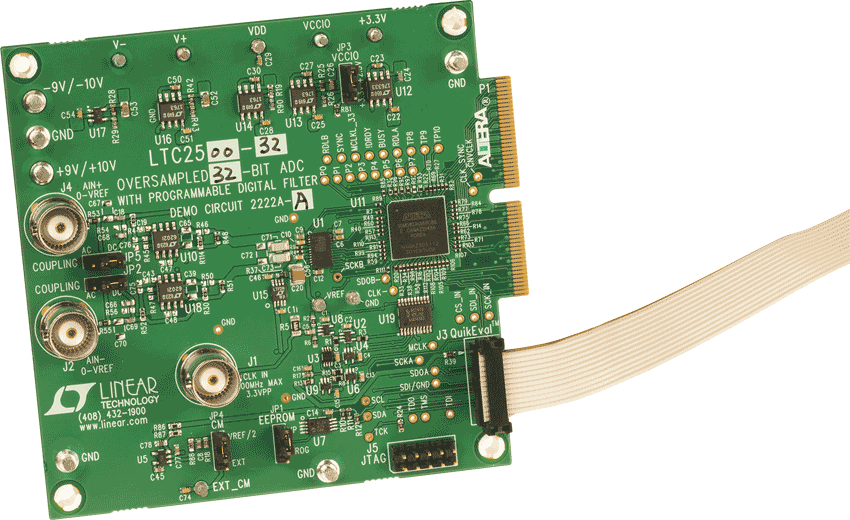

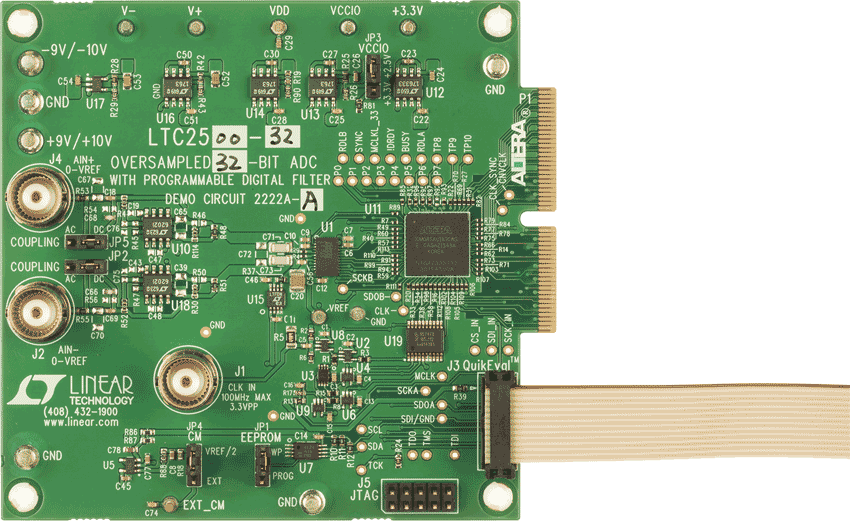

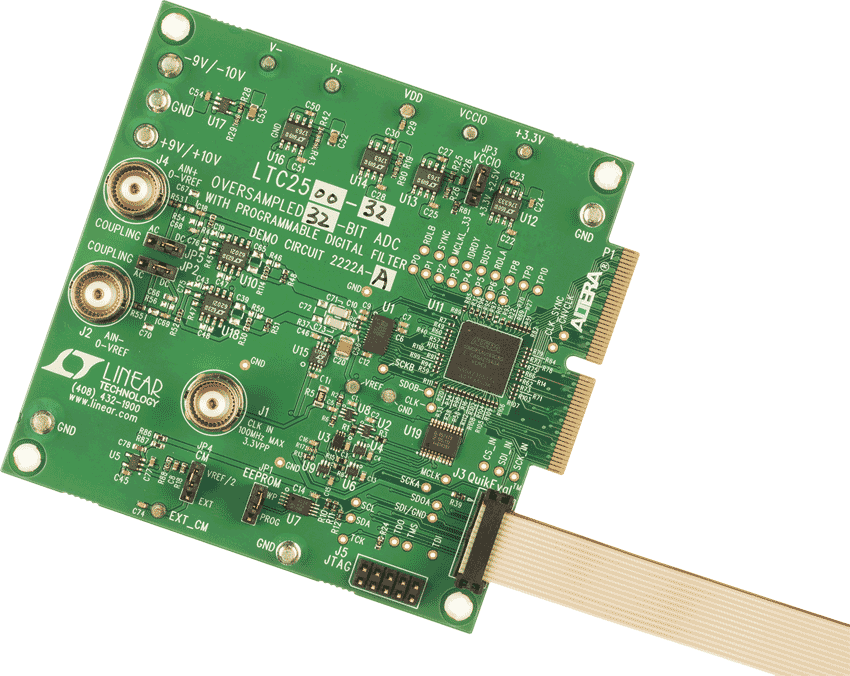

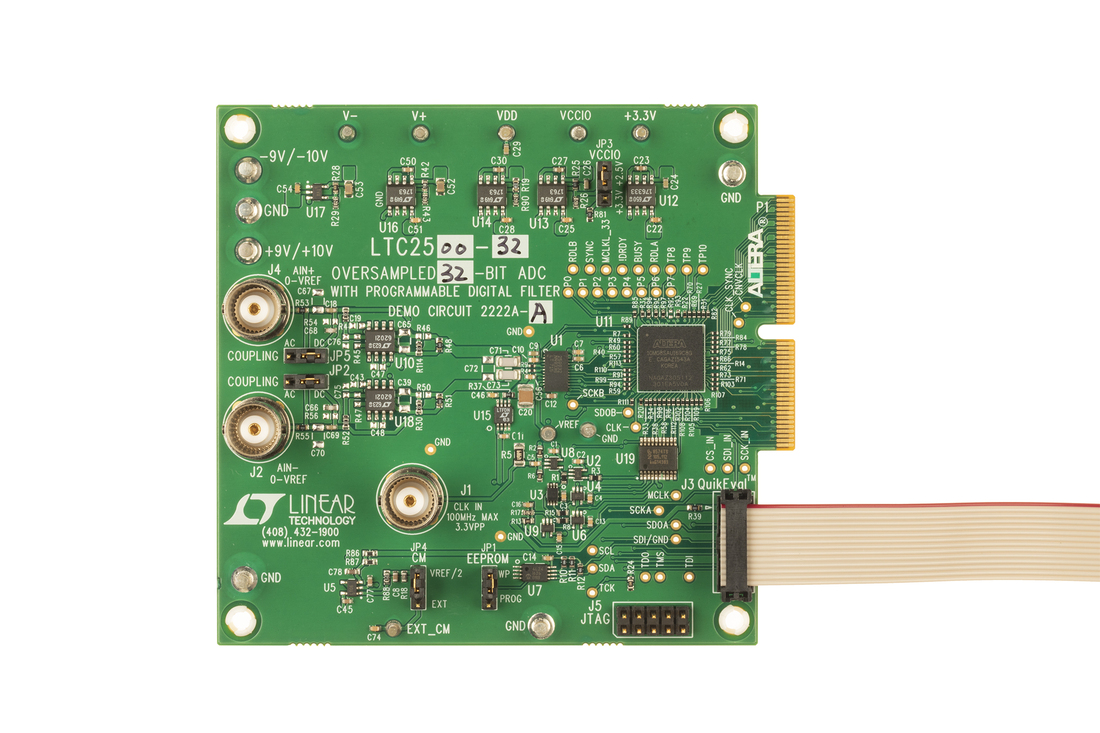

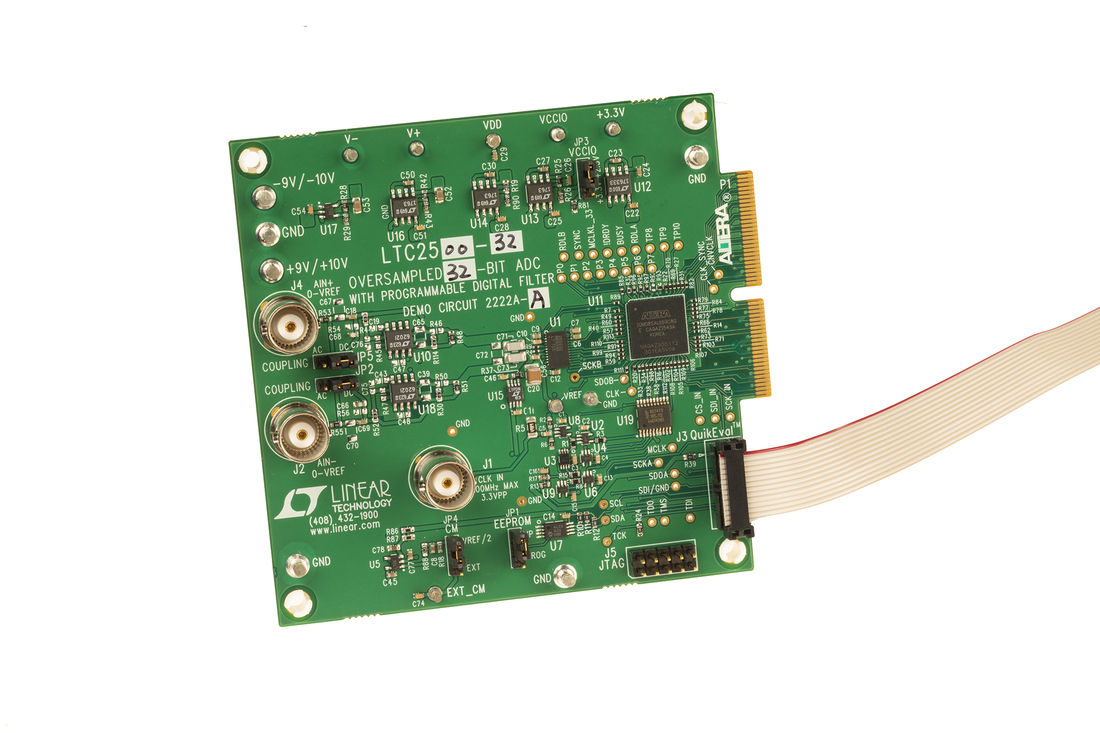

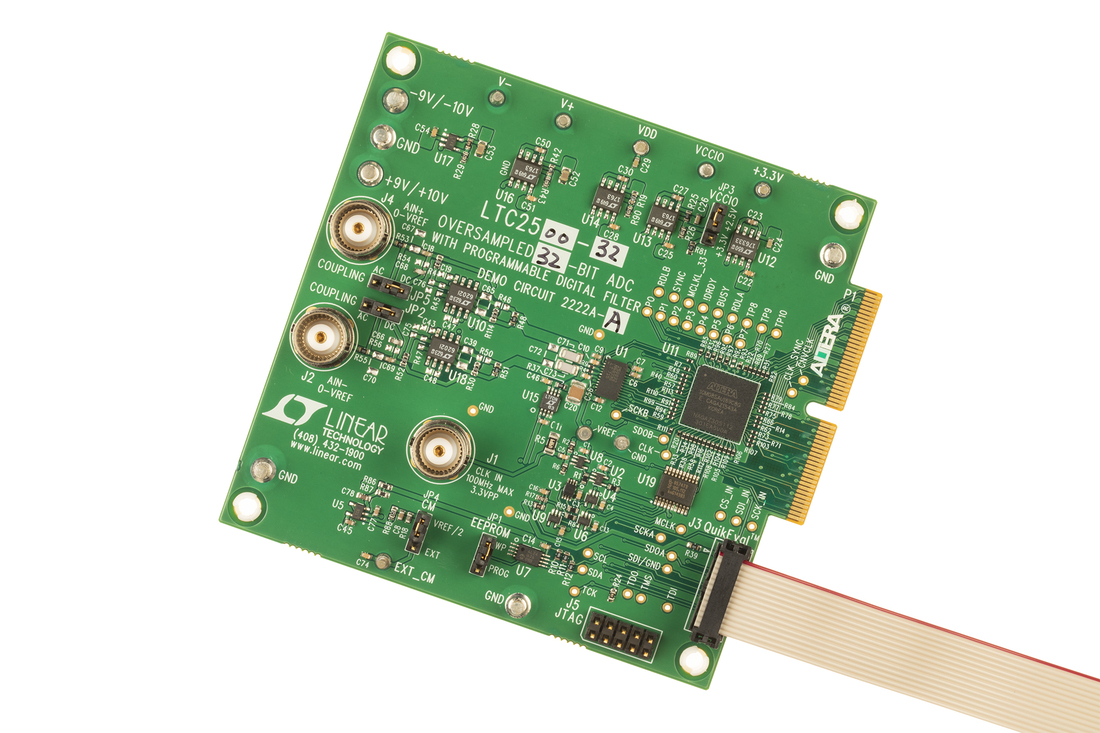

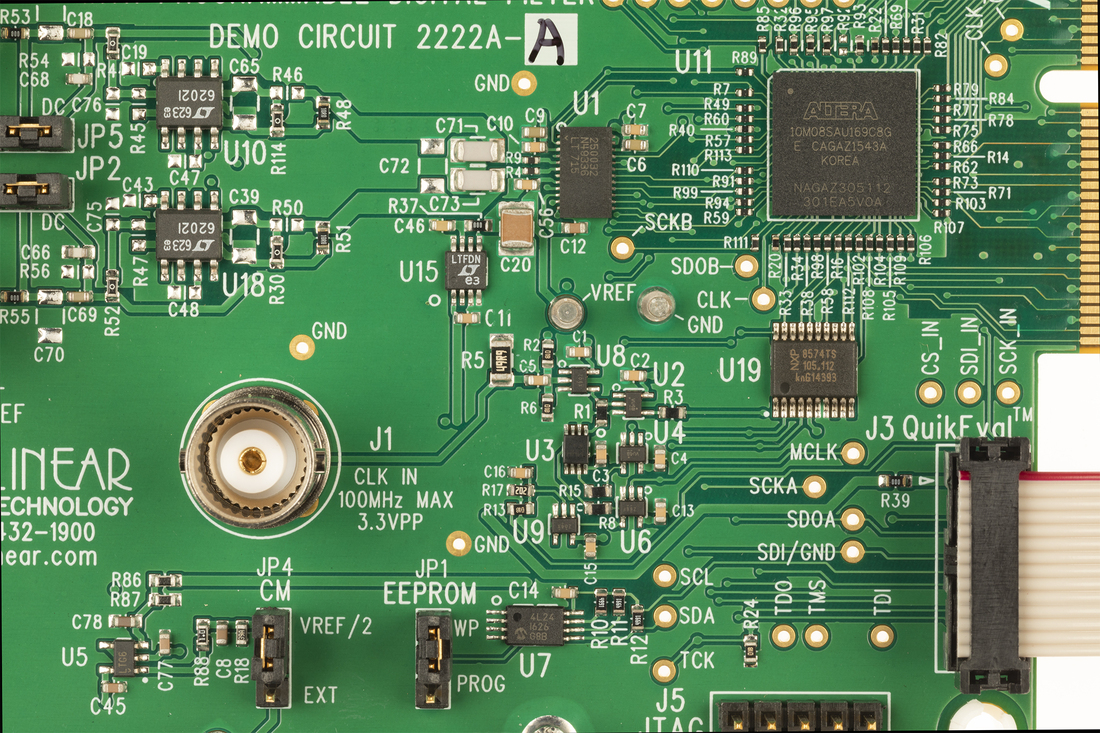

DC2222A - Demo Manual1/16/2017
-
具可配置数字滤波器的 32 位过采样 ADC11/28/2018
-
非常见问题第189期：SAR ADC的隔离5/3/2021
-
用于地震学和能源勘探应用的低噪声、低功耗DAQ解决方案6/4/2021 模拟对话
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
工具及仿真模型
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2500CDKD-32#PBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| LTC2500CDKD-32#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| LTC2500IDKD-32#PBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
| LTC2500IDKD-32#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead DFN (7mm x 4mm w/ EP) | |
