LTC2472

具 10ppm/ºC 最大值精准基准的可选 208sps / 833sps、16 位 ΔΣ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 16 位分辨率
  • 内置高准确度基准 — 10ppm/ºC (最大值)
  • 单端 (LTC2470) 或差分 (LTC2472)
  • 可选的 208sps / 833sps 输出速率
  • 1mV 偏移误差
  • 0.01% 增益误差
  • 对于多工应用可在单个转换周期内实现稳定
  • 具自动停机功能的单周期操作
  • 3.5mA (典型值) 电源电流
  • 2μA (最大值) 睡眠电流
  • 内部振荡器 — 无需外部元件
  • SPI 接口

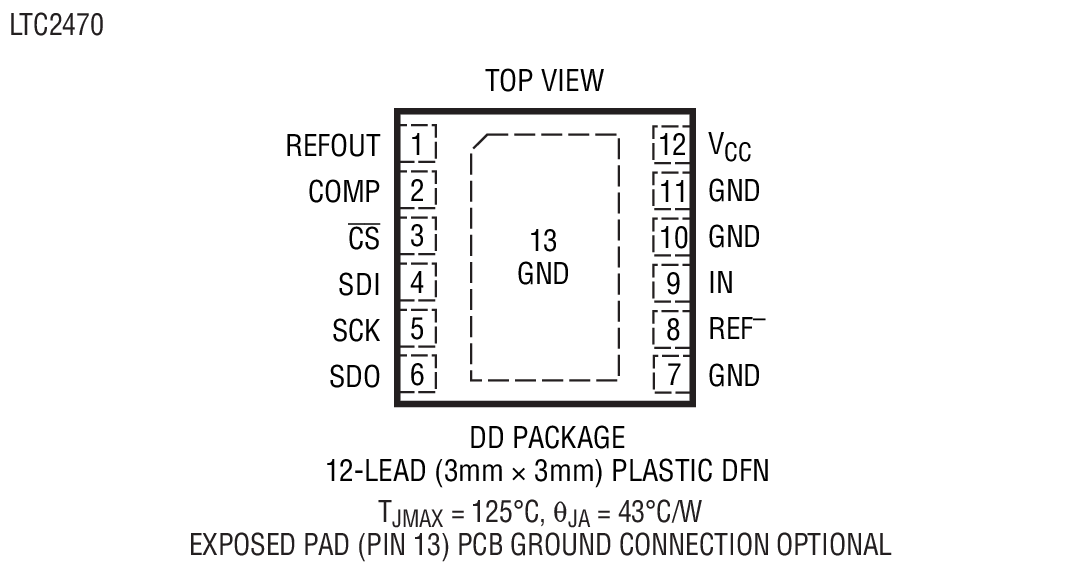

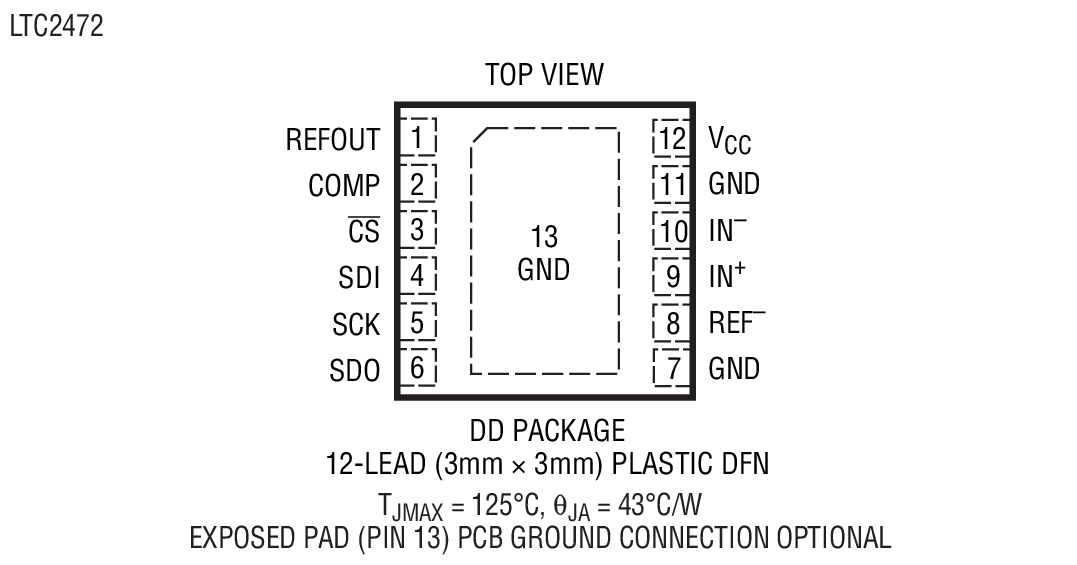

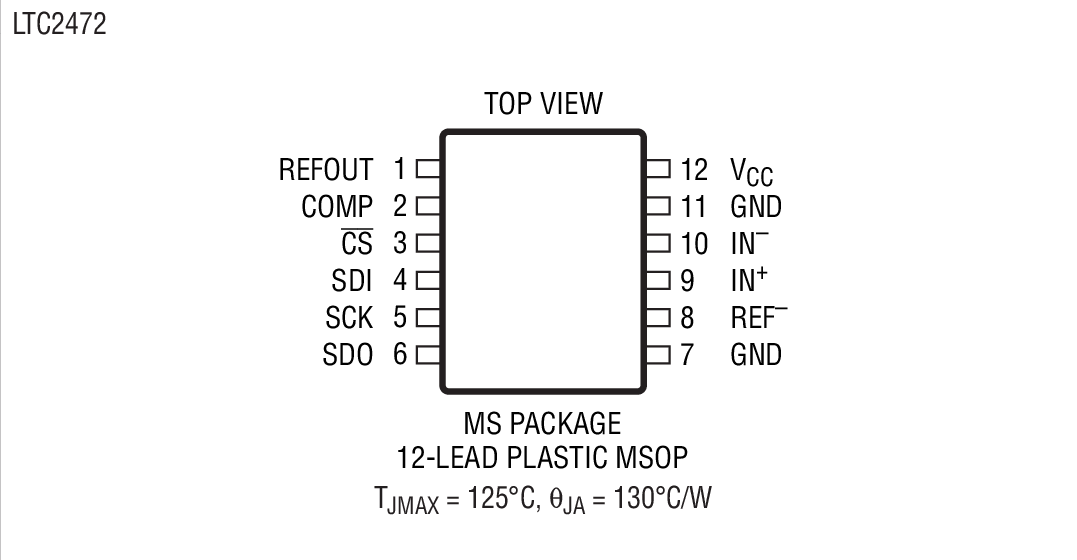

  • 小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装

更多细节
show more Icon

LTC®2470 / LTC2472 是小外形的 16 位模数转换器，具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。LTC2470 是单端器件，具有一个 0V 至 VREF 的输入范围，而 LTC2472 是差分器件，具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2470 / LTC2472 内置一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2470 / LTC2472 将自动对转换器进行断电操作，而且也可通过配 置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2470 / LTC2472 包括一个可由用户来选择的 208sps 或 833sps 输出速率，而且，由于采用 了一个很大的过采样比 (在 208sps 时为 8,192，而在 833sps 时则为 2,048)，因而具有宽松的抗混叠要求。


Applications

  • 系统监视
  • 环境监视
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2472

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/03/2017
英文

LTC2470/LTC2472: Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference Data Sheet

打开PDF文件

redirect
377.00K
download

下载 PDF

PDF Vector

PDF

更新 03/24/2014
日文

LTC2470/LTC2472: 208 sps ／ 833 sps を選択可能で最大 10 ppm ／ °C の高精度リファレンスを内蔵した 16 ビット I2C ΔΣ A/D コンバータ データシート

打开PDF文件

redirect
681.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R461 Reliability Data redirect icon

31.35 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 04/21/2011
英文
DC1629A - Demo Manual redirect icon

276.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2472CDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472CDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472CMS#PBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472CMS#TRPBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472IDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472IDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472IMS#PBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2472IMS#TRPBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2472CMS#PBF

量产

LTC2472CMS#TRPBF

量产

LTC2472IMS#PBF

量产

LTC2472IMS#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2472CMS#PBF

量产

LTC2472CMS#TRPBF

量产

LTC2472IMS#PBF

量产

LTC2472IMS#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2472CMS#PBF

量产

LTC2472CMS#TRPBF

量产

LTC2472IMS#PBF

量产

LTC2472IMS#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2472CMS#PBF

量产

LTC2472CMS#TRPBF

量产

LTC2472IMS#PBF

量产

LTC2472IMS#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

I<sup>2</sup>C隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

DC1629A

LTC2472, Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference. (Requires DC590B)

zoom

DC1629A

LTC2472, Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference. (Requires DC590B)

download icon

下载

 print icon

打印
DC1629A
LTC2472, Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference. (Requires DC590B)
立即购买 更多内容

产品详情

DC1629A: Demo Board for the LTC2472 Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference.





资料

pdf icon

PDF

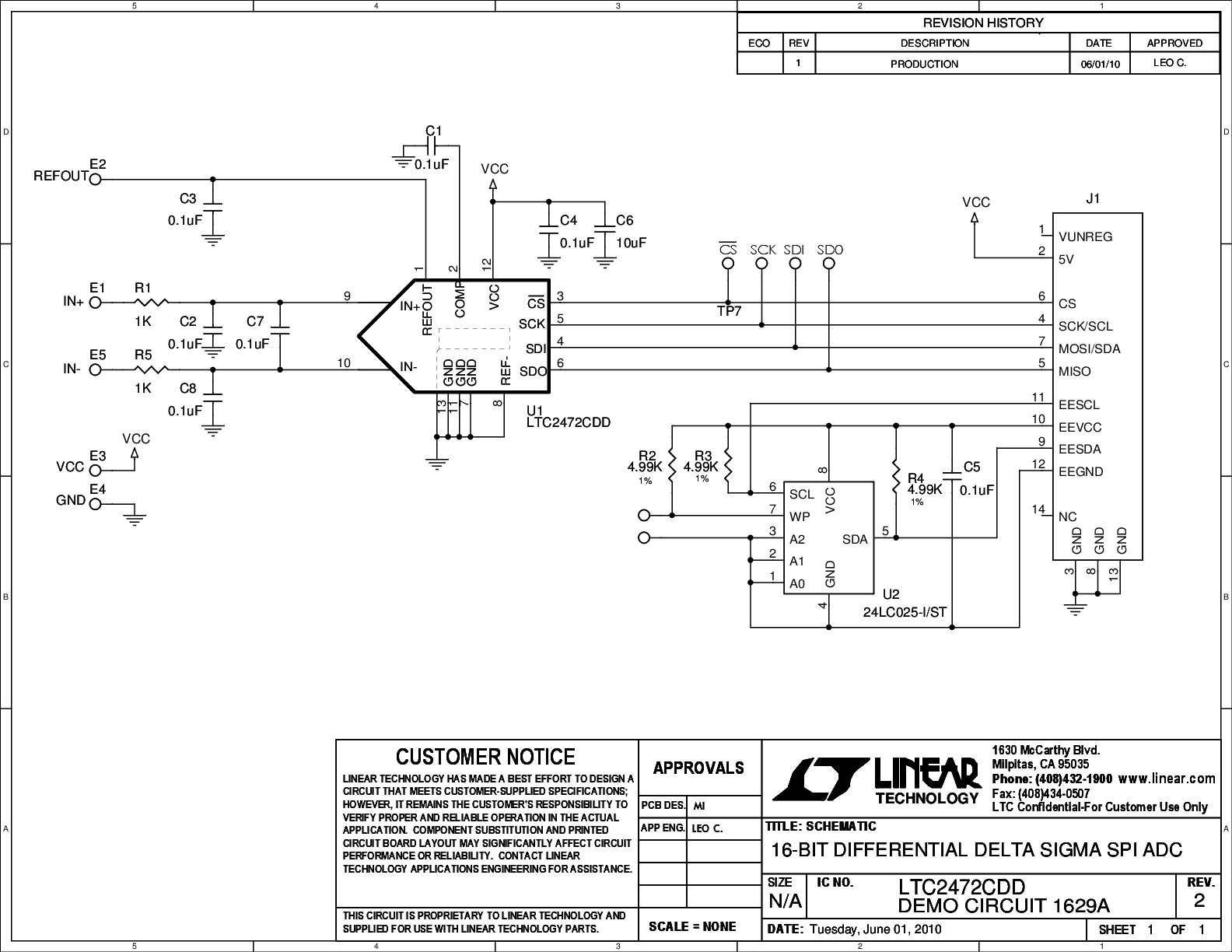

DC1629A - Schematic Download
