概览

优势和特点

  • 16 位分辨率,无漏失码
  •  内部基准,高准确度 10ppm/ºC (最大值)
  • 单端 (LTC2460) 或差分 (LTC2462)
  • 2LSB 偏移误差
  • 0.01% 增益误差
  • 转换速率为每秒 60 次
  • 对于多工应用可在单转换稳定
  • 具自动停机功能的单周期操作
  • 1.5mA 电源电流
  • 2μA (最大值) 睡眠模式电流
  • 内部振荡器 —— 无需外部元件
  • SPI 接口
  • 超纤巧型 12 引脚 3mm x 3mm DFN 和 MSOP 封装

产品详情

LTC®2460 / LTC2462 是超纤巧型 16 位模数转换器,具有一个集成的精准基准。它们采用 2.7V 至 5.5V 单电源,并通过一个 SPI 接口进行通信。LTC2460 是单端器件,具有一个 0V 至 VREF 的输入范围,而 LTC2462 是差分器件,具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准,具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器,并执行无延迟的转换操作,旨在满足多工应用的需要。LTC2460 / LTC2462 包括一个专有的输入采样电路,与采用传统的 ΔΣ 转换器相比,该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后,LTC2460 / LTC2462 将自动对转换器进行断电操作,而且也可通过配置来使基准断电。当 ADC 和基准均断电时,电源电流将减小至 200nA。

LTC2460 / LTC2462 能够以每秒 60 次转换的速率执行采样操作,而且,由于过采样比非常大,因而具有极为宽松的抗混叠要求。这两款器件均采用了对用户而言是透明的连续内部偏移和全标度校准算法,从而在整个时间和工作温度范围内确保了准确度。



应用

  • 系统监控
  • 环境监控
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

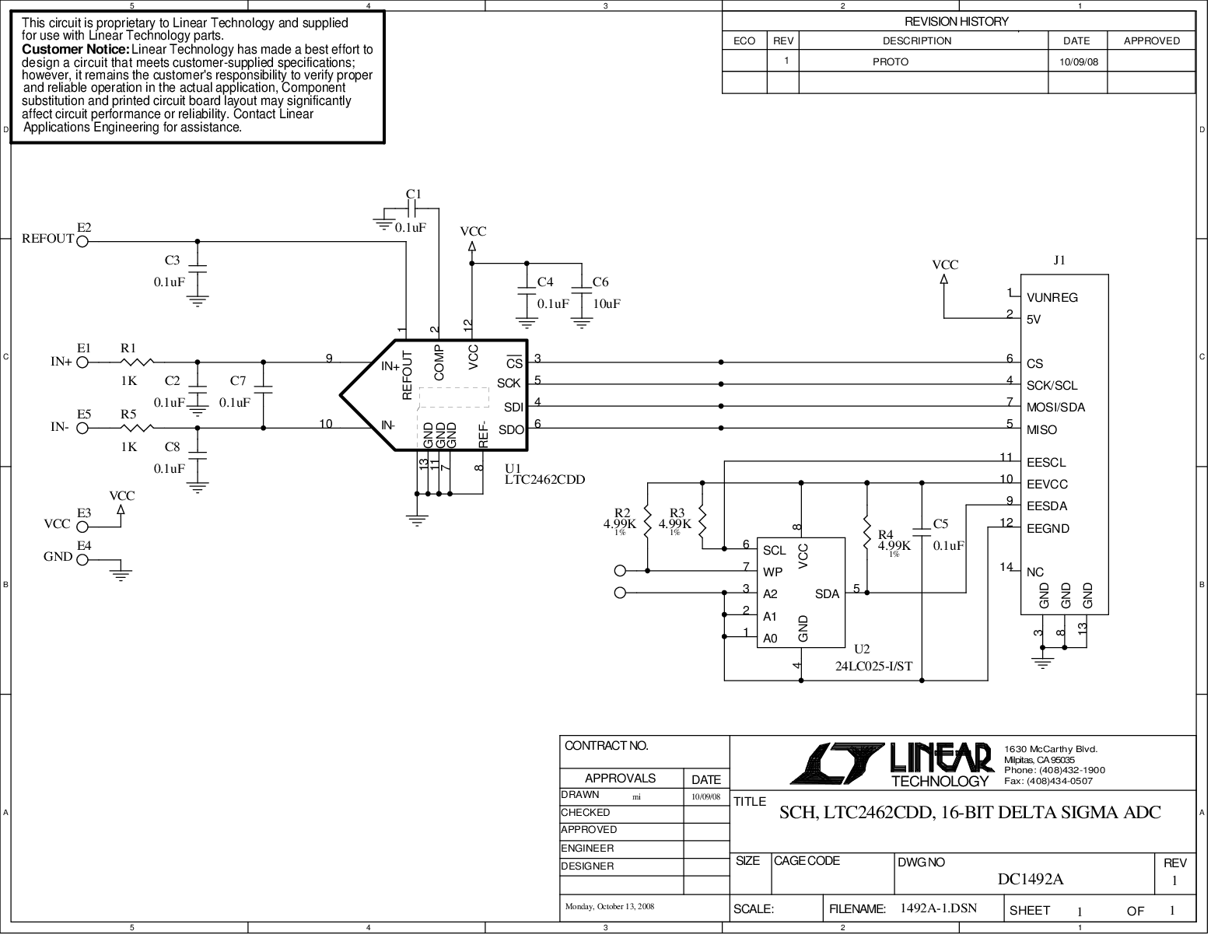

评估套件 (1)
