概览
优势和特点
- 10Msps 吞吐速率
- 无流水线延迟，无周期延迟
- 在 fIN = 1MHz 时的 SNR 典型值为 95.7dB
- 在 fIN = 1MHz 时的 SFDR 典型值为 102dB
- 输入频率高达 5MHz 的奈奎斯特采样
- 保证 18 位，无漏失码
- ±1.75LSB INL (最大值)
- 8.192VP-P 差分输入
- 5V 和 2.5V 电源
- 内部 20ppm/°C (最大值) 基准
- 串行 LVDS 接口
- 97mW 功率耗散
- 32 引脚 (5mm x 5mm) QFN 封装
产品详情
LTC®2386-18 是一款非常适合众多应用的低噪声、高速、18 位、10Msps 逐次逼近型寄存器 (SAR) ADC。LTC2386-18 兼具卓越的线性和动态范围，因而成为了高速成像和仪表应用的理想选择。无延迟操作提供了一种面向高速控制环路应用的独特解决方案。高输入频率下的非常低失真可实现需要宽动态范围和大信号带宽的通信应用。
为了在尽量减少数据线数目的同时支持高速运作，LTC2386-18 具有一个串行 LVDS数字接口。该 LVDS 接口拥有单线道和双线道输出模式，从而允许用户针对每种应用来优化接口数据速率。
应用
- 高速数据采集
- 成像
- 通信
- 控制环路
- 仪表
- ATE (自动测试设备)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

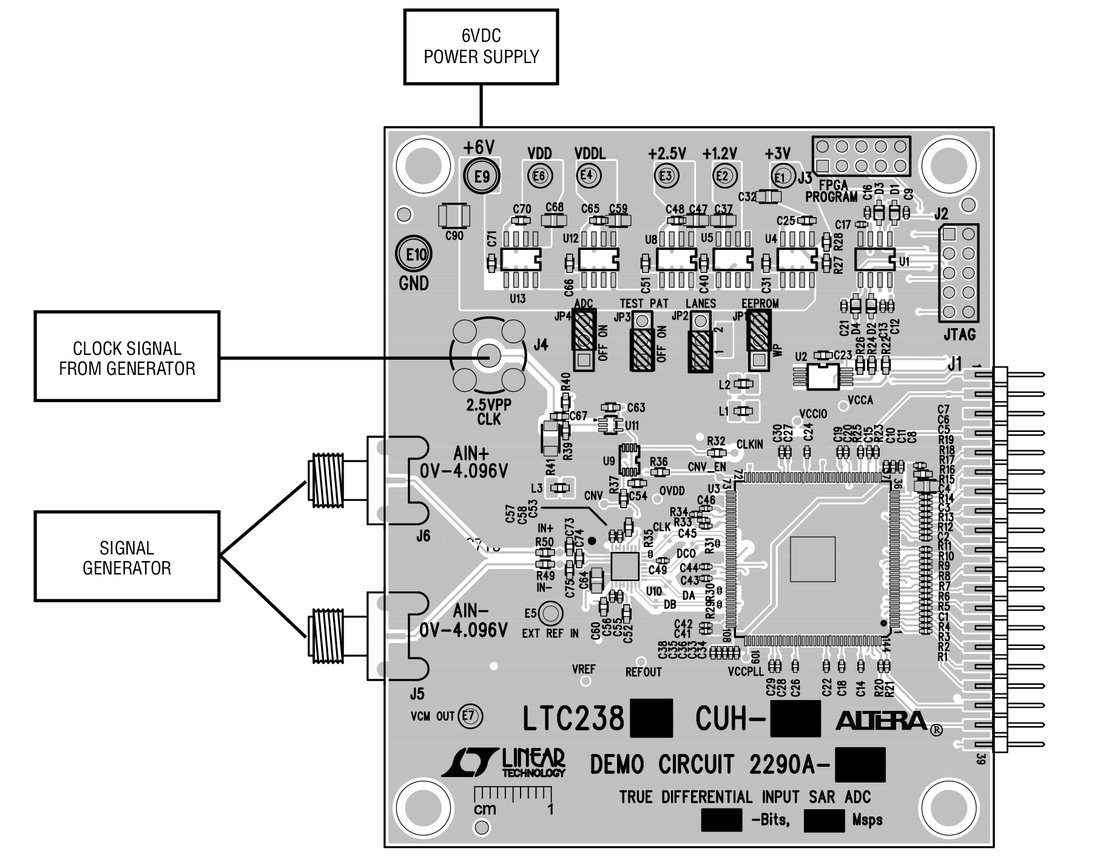

评估套件 (1)
参考资料
-
R549 Reliability Data3/23/2018
-

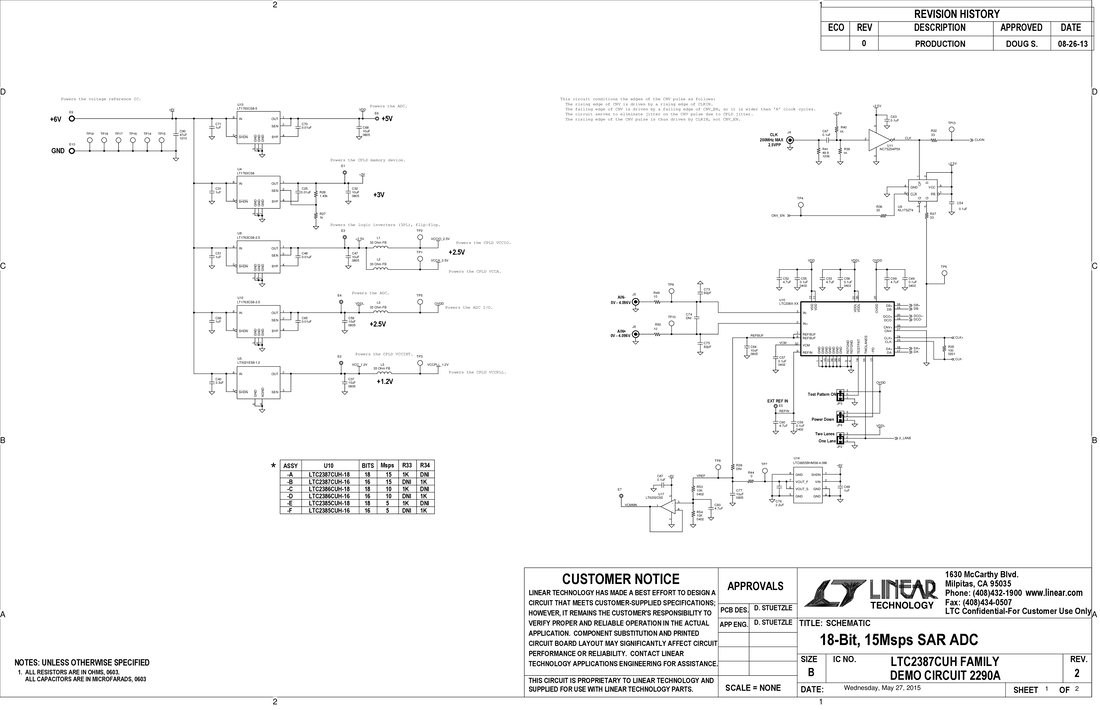

DC2290A - Demo Manual1/26/2016
-
Precision ADC Selector Guide8/30/2017
-
18-Bit, 15Msps SAR ADC with No Cycle Latency9/10/2015
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
配套产品推荐
LTC2386-18 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2386CUH-18#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2386CUH-18#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2386IUH-18#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC2386IUH-18#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R549 Reliability Data |
