概览
优势和特点
- 1Msps 吞吐速率
- ±2LSB INL (最大值)
- 保证 16 位无漏失码
- 低功率：13mW (在 1Msps)、13μW (在 1ksps)
- 在 fIN = 20kHz，SNR 为 92dB (典型值)
- 保证可在至 125ºC 的温度条件下运作
- 2.5V 电源
- 全差分输入范围：±2.5V
- 外部 2.5V 基准输入
- 无流水线延迟，无周期延迟
- 1.8V 至 5V I/O 电压
- 具菊链模式的 SPI 兼容型串行 I/O
- 内部转换时钟
- 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
产品详情
LTC®2383-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2383-16 采用单 2.5V 工作电源，具有一个 ±2.5V 的全差分输入范围。LTC2383-16 仅消耗 13mW 功率，并实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 92dB SNR。
LTC2383-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2383-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2383-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。
应用
- 医疗成像
- 高速数据采集
- 便携式或紧凑型仪表
- 工业过程控制
- 低功率电池供电型仪表
- ATE (自动测试设备)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R549 Reliability Data3/23/2018
-

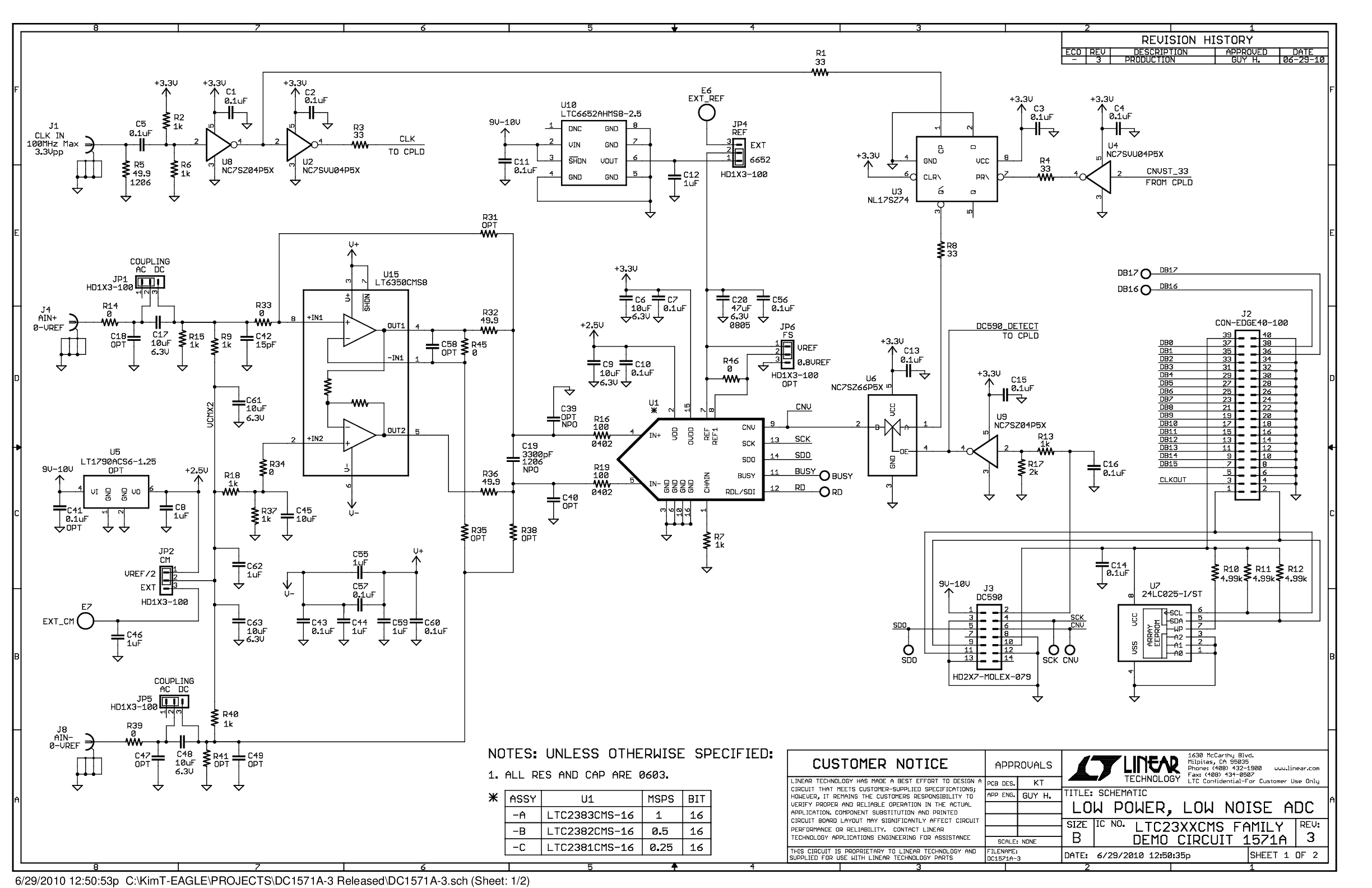

DC1571A - Demo Manual10/4/2010
-
用于高可靠性医疗应用的混合信号解决方案11/27/2011
-
SAR ADC Input Types6/2/2015
-
LTC2383: 16-Bit, 1Msps, 13mW SAR ADC9/13/2010
软件代码及系统需求
评估软件
QuikEval
The QuikEval system is a USB-based product demonstration and data acquisition system that allows users to quickly evaluate the performance of products. The system consists of a USB Data Acquisition Controller board (DC590B) that connects to individual daughter cards for specific products.
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC2383-16 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2383CDE-16#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2383CDE-16#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2383CMS-16#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP | |
| LTC2383CMS-16#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP | |
| LTC2383HMS-16#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP | |
| LTC2383HMS-16#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP | |
| LTC2383IDE-16#PBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2383IDE-16#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2383IMS-16#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP | |
| LTC2383IMS-16#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP | |
| Wafer Fabrication Data | R549 Reliability Data |
