LTC2372-18

具 100dB SNR 的 18 位、500ksps、8 通道 SAR ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 500ksps 吞吐速率
  • 18 位分辨率,无漏失码
  • 具可选输入范围的 8 通道多路复用器
    • 全差分 (±4.096V)
    • 伪差分单极 (0V 至 4.096V)
    • 伪差分双极 (±2.048V)

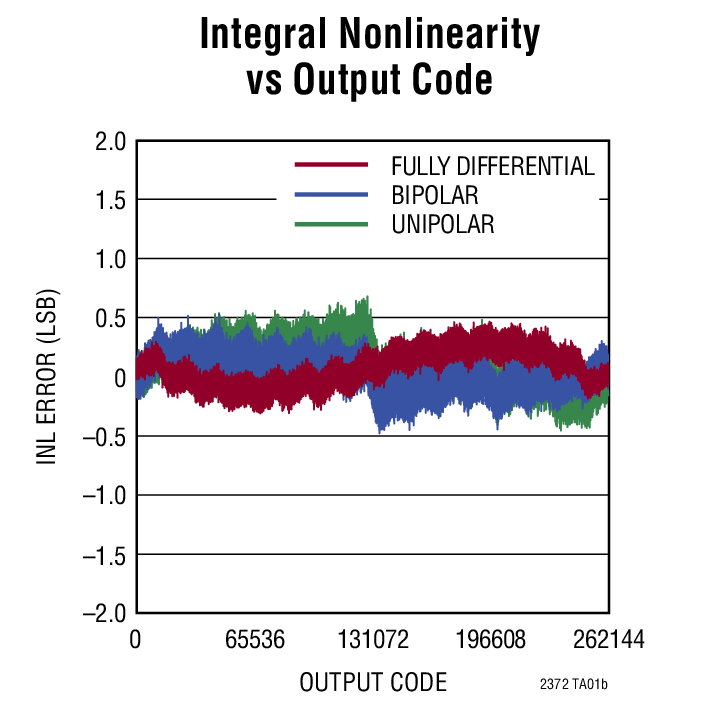

  • INL:±2.75LSB (最大值)
  • SNR:在 fIN = 1kHz 时的典型值为 100dB (全差分) / 95dB (伪差分)
  • THD:在 fIN = 1kHz 时的典型值为 –110dB
  • 可编程排序器
  • 可选的数字增益压缩
  • 具有 1.8V 至 5V I/O 电压的单 5V 电源
  • SPI 兼容型串行 I/O
  • 内置 2.048V 基准和基准缓冲器
  • 无流水线延迟,无周期延迟
  • 功率耗散:27mW (典型值)
  • 保证运作至 125°C

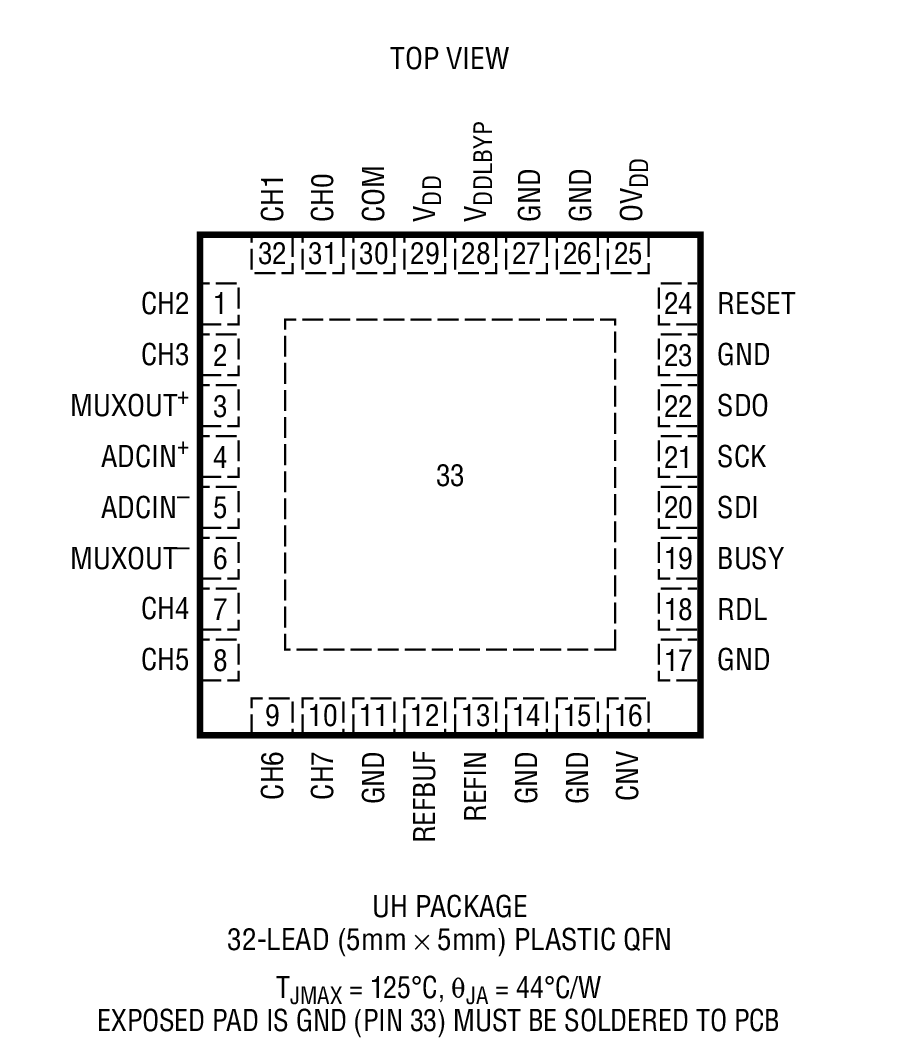

  • 32 引脚 5mm x 5mm QFN 封装
更多细节
show more Icon

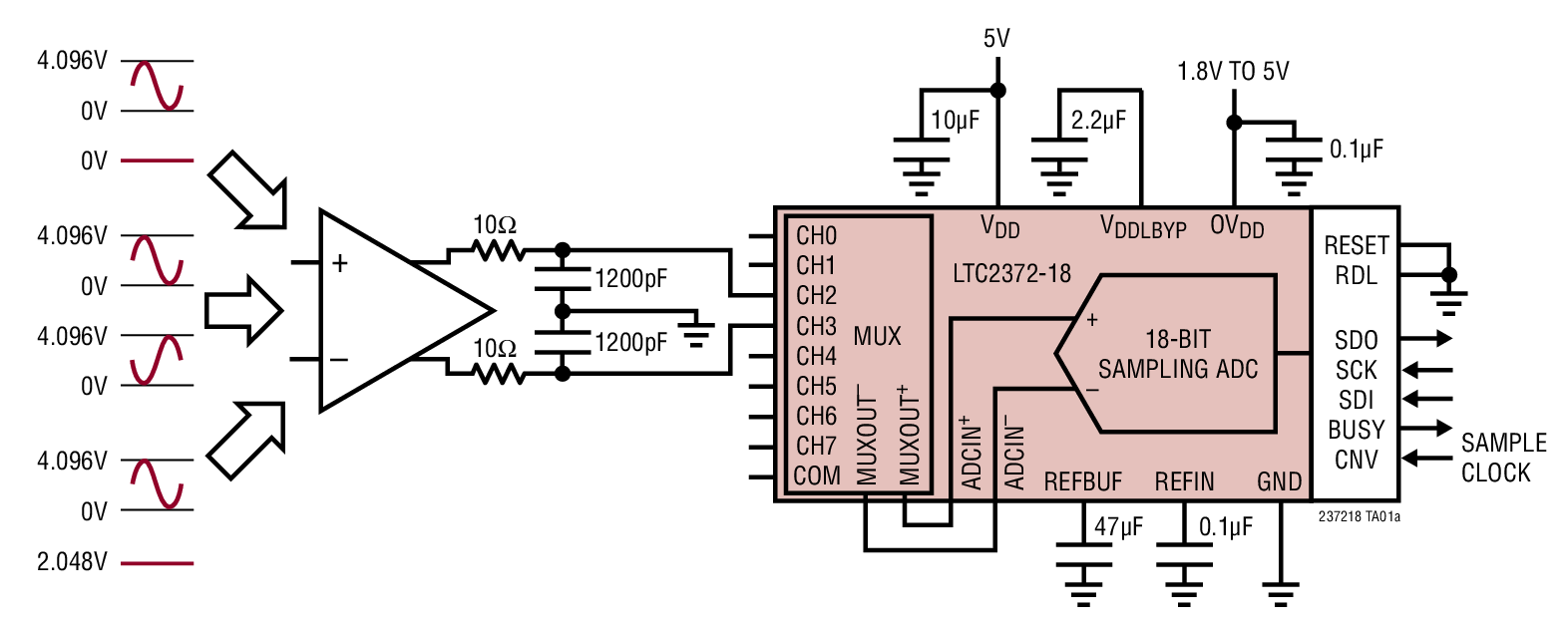

LTC®2372-18 是一款低噪声、高速、8 通道 18 位逐次逼近型寄存器 (SAR) ADC。LTC2372-18 采用单 5V 工作电源,具有一个高度可配置的低串扰 8 通道输入多路复用器,可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2372-18 在所有输入范围内均实现了 ±2.75LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB (全差分) / 95dB (伪差分) SNR (典型值)。

LTC2372-18 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外,LTC2372-18 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2372-18 的功耗仅为 27mW 并在转换操作之间自动进入打盹模式,从而减低了随采样速率而调节的功率耗散。此外,还提供了一种睡眠模式以把 LTC2372-18 的功耗降低至 300μW,旨在进一步减少待用期间的功率损耗。


Applications

  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE (自动测试设备)

产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2372CUH-18#PBF
  • HTML
  • HTML
LTC2372CUH-18#TRPBF
  • HTML
  • HTML
LTC2372HUH-18#PBF
  • HTML
  • HTML
LTC2372HUH-18#TRPBF
  • HTML
  • HTML
LTC2372IUH-18#PBF
  • HTML
  • HTML
LTC2372IUH-18#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2372CUH-18#PBF

量产

LTC2372CUH-18#TRPBF

量产

LTC2372HUH-18#PBF

量产

LTC2372HUH-18#TRPBF

量产

LTC2372IUH-18#PBF

量产

LTC2372IUH-18#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2372CUH-18#PBF

量产

LTC2372CUH-18#TRPBF

量产

LTC2372HUH-18#PBF

量产

LTC2372HUH-18#TRPBF

量产

LTC2372IUH-18#PBF

量产

LTC2372IUH-18#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统


DC2071A CPLD Source Code
Info:False

LinearLab Tools
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

DC2071A-B

LTC2372-18 Demo Board | 18-Bit, 500ksps, 8-Channel SAR ADC with 100dB SNR (Requires DC590, DC2026 or DC890)

zoom

DC2071A-B

LTC2372-18 Demo Board | 18-Bit, 500ksps, 8-Channel SAR ADC with 100dB SNR (Requires DC590, DC2026 or DC890)

LTC2372-18 Demo Board | 18-Bit, 500ksps, 8-Channel SAR ADC with 100dB SNR (Requires DC590, DC2026 or DC890)

产品详情

Demonstration circuit 2071A features the LTC2373 family. The LTC2374/LTC2373/LTC2372 are low noise, high speed, 8-channel, 16/18-bit successive approximation register (SAR) ADCs. The demo manual refers to the LTC2373-18 but applies to all parts in the family, the only differences being the number of bits and the maximum sample rate. Operating from a single 5V supply, the LTC2373-18 has a highly configurable, low crosstalk, 8-channel input multiplexer, supporting fully differential, pseudo-differential unipolar and pseudo-differential bipolar analog input ranges.

工具和仿真

工具及仿真模型 2

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
