  5. LTC2372-16

英文数据手册
(产品技术资料帮助）
用户手册
1 查看全部
IBIS模型
1 查看全部
评估板代码
1 查看全部

概览

优势和特点

  • 500ksps 吞吐速率
  • 16 位分辨率，无漏失码
  • 具可选输入范围的 8 通道多路复用器
    • 全差分 (±4.096V)
    • 伪差分单极 (0V 至 4.096V)
    • 伪差分双极 (±2.048V)

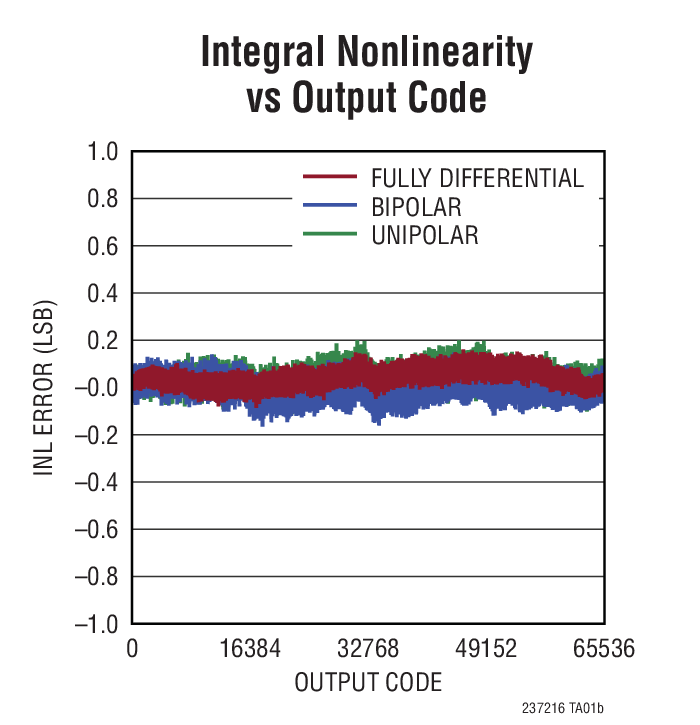

  • INL：1LSB (最大值)
  • SNR：在 fIN = 1kHz 时的典型值为 96dB (全差分) / 93.5dB (伪差分)
  • THD：在 fIN = 1kHz 时的典型值为 -110dB
  • 可编程排序器
  • 可选的数字增益压缩
  • 具有 1.8V 至 5V I/O 电压的单 5V 电源
  • SPI 兼容型串行 I/O
  • 内置 2.048V 基准和基准缓冲器
  • 无流水线延迟，无周期延迟
  • 功率耗散：27mW (典型值)
  • 保证运作至 125°C

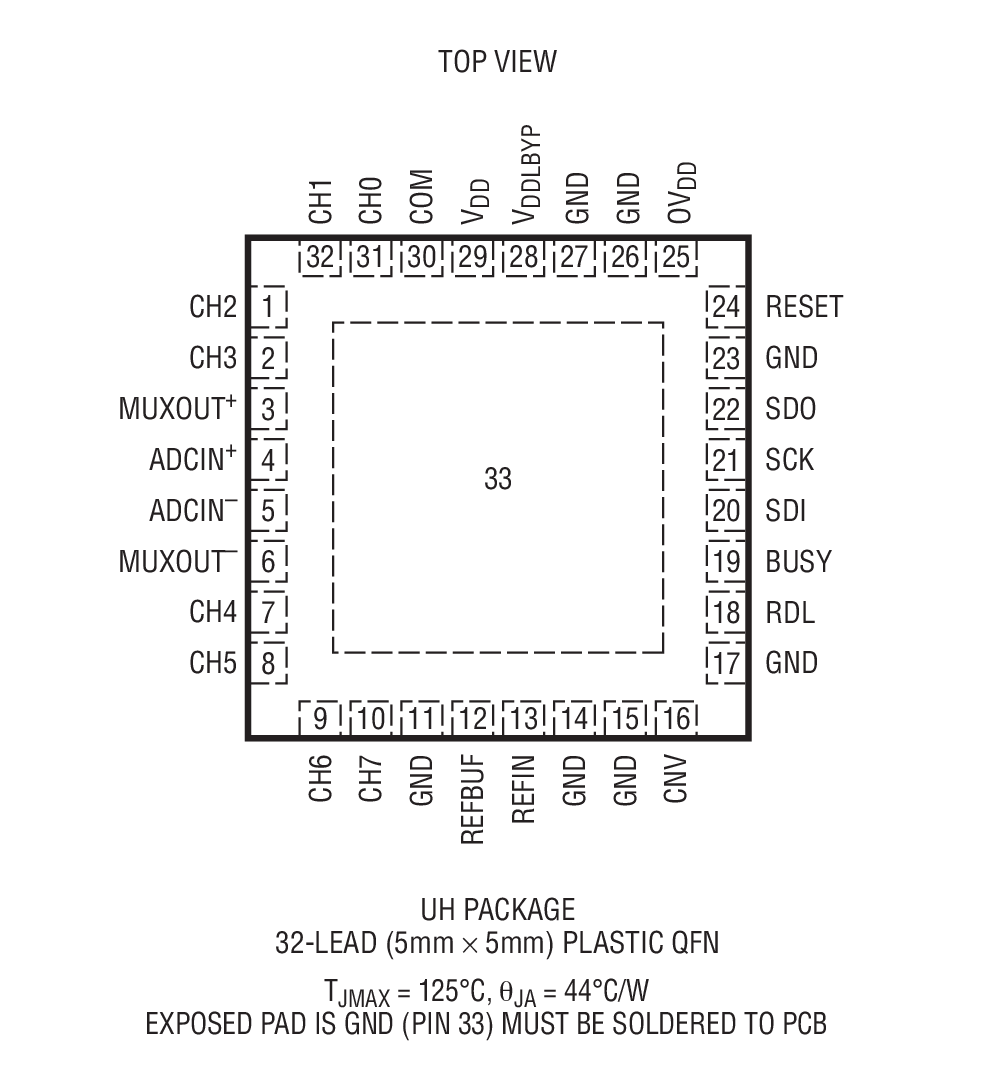

  • 32 引脚 5mm x 5mm QFN 封装

产品详情

LTC®2372-16 是一款低噪声、高速、8通道 16 位逐次逼近型寄存器 (SAR) ADC。LTC2372-16 采用单 5V 工作电源，具有一个高度可配置的低串扰 8 通道输入多路复用器，可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2372-16 在所有输入范围内均实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96dB (全差分) / 93.5dB (伪差分) SNR (典型值)。

LTC2372-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外，LTC2372-16 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，通过该接口可以设置一个深度为 16 的排序器。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2372-16 的功耗仅为 27mW 并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功率耗散。此外，还提供了一种睡眠模式以把 LTC2372-16 的功耗降低至 300μW，旨在进一步减少待用期间的功率损耗。



应用

  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE (自动测试设备)

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (5)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 产品选择卡 (2)
    • Document Type

    软件代码及系统需求

    评估板代码

    ZIP
    29.00K

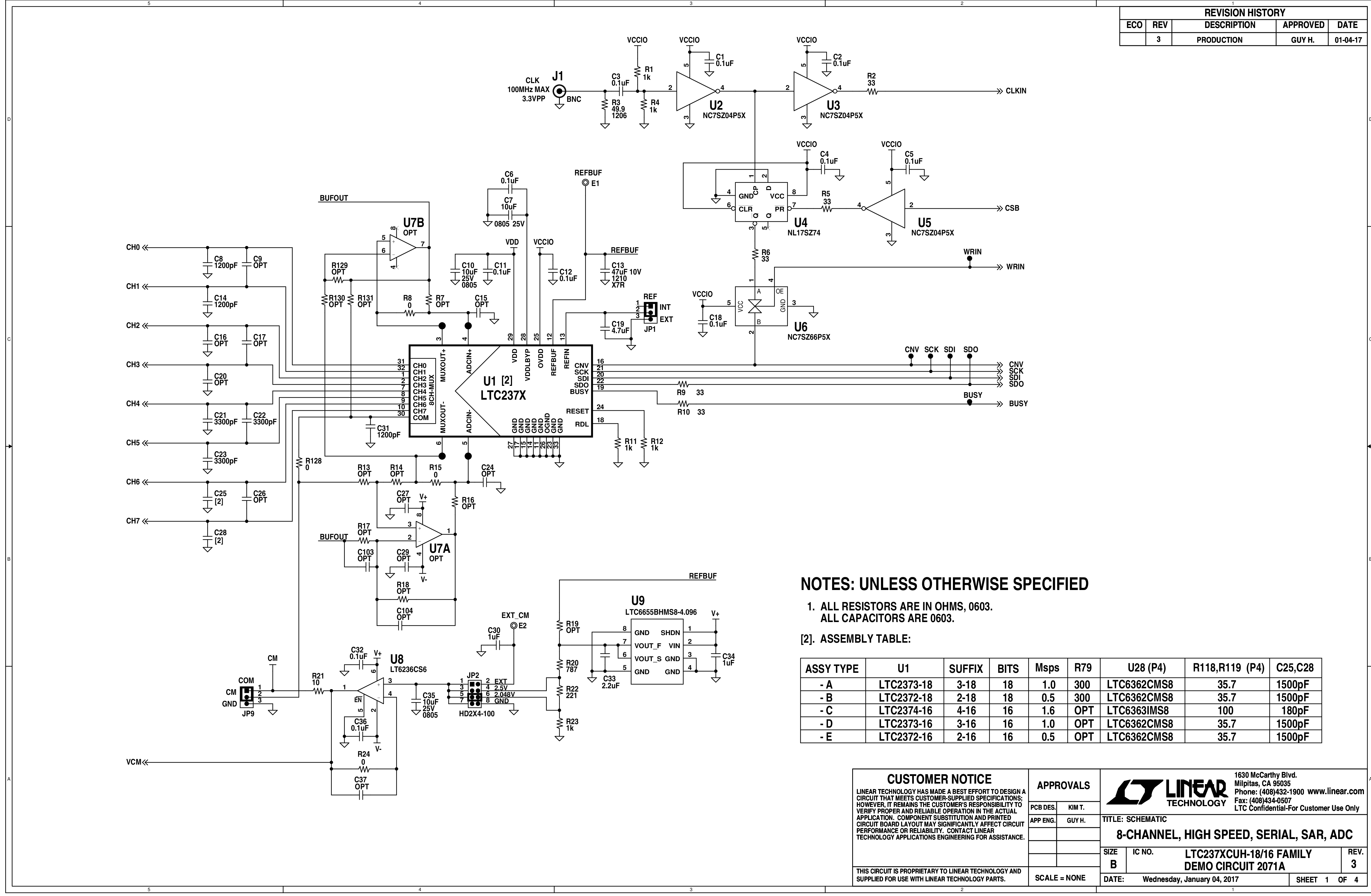

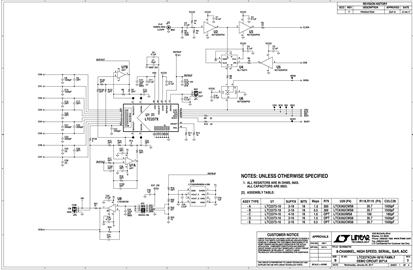

    DC2071A CPLD Source Code
