概览
优势和特点
- 12 位分辨率
- 1Msps / 3Msps 采样速率 (LTC2365 / LTC2366)
- 低噪声：73dB SNR
- 低功耗：6mW
- 2.35V 至 3.6V 单电源操作
- 无数据延迟
- 具 0.1μA 典型电源电流的睡眠模式
- 专用外部基准 (TSOT23-8 封装)
- 1V 至 3.6V 数字输出电源 (TSOT23-8 封装)
- SPI / MICROWIRE 兼容型串行 I/O
- 在 -40ºC 至 125ºC 的温度范围内保证运作

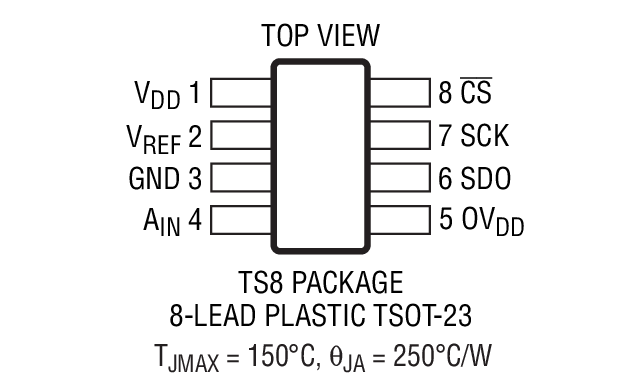

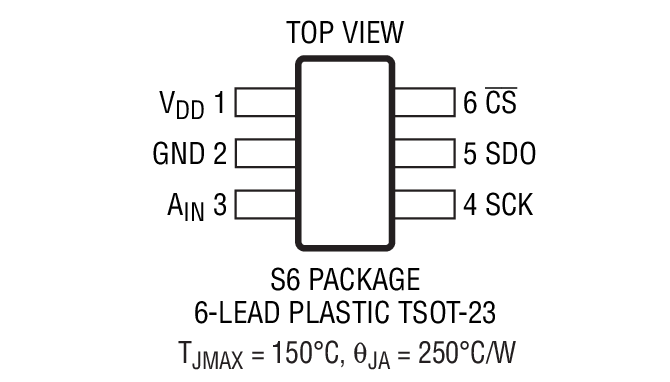

- 6 引脚和 8 引脚 TSOT-23 封装
产品详情

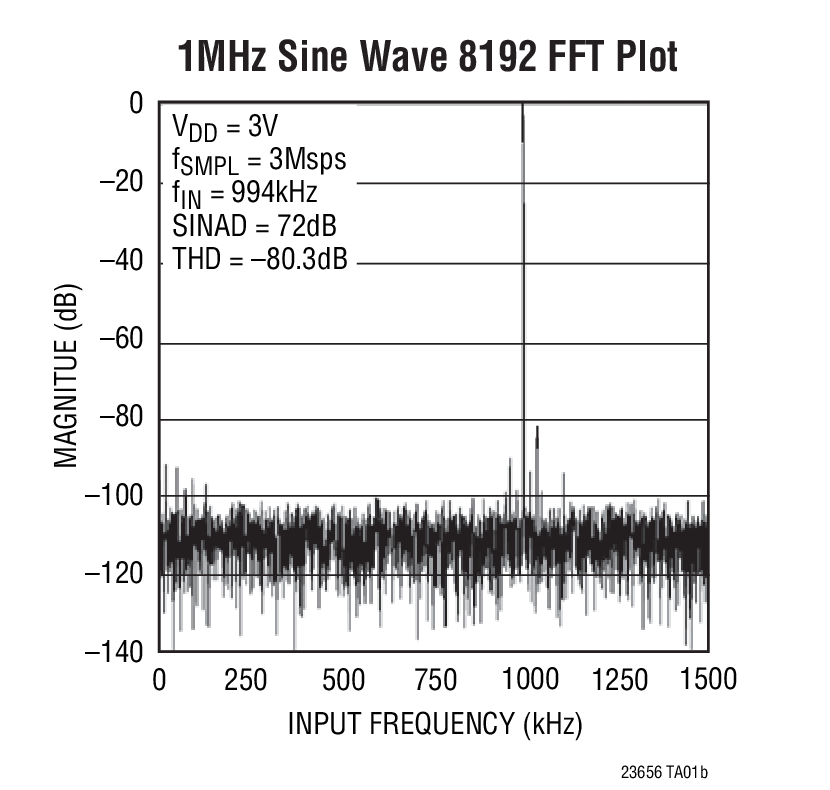

LTC2365/LTC2366是1Msps/3Msps、12位、采样ADC，采用3V单电源供电，分别仅消耗2mA和2.6mA电流。这些高性能器件包括一个高动态范围采样保持电路和一个高速串行接口。满量程输入范围为0V至VDD或VREF。在3Msps采样速率下具有出色的AC性能，SINAD为72dB，THD为-80dB。串行接口提供灵活的电源管理，可在低吞吐速率下实现高功效。这些器件采用6引脚和8引脚TSOT-23小型封装。
LTC2365/LTC2366提供串行接口、TSOT-23小型封装和高采样速率与功率比，因而非常适合紧凑的低功耗、高速系统应用。
在许多应用中，高阻抗单端模拟输入和以更小的跨度（低至1.4V满量程）运行的能力允许直接连接到传感器，从而无需增益级。
应用
- 通信系统
- 数据采集系统
- 手持式终端接口
- 医疗成像
- 不间断电源
- 电池供电系统
- 汽车
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R478 Reliability Data3/26/2018
-
DC1190A_A-E - Demo Manual9/24/2009
-
DN463 - 将您的微控制器 ADC 升级至真正的 12 位性能7/2/2010
-
SAR ADC Input Types6/2/2015
-
General Purpose SAR ADCs10/12/2010
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC2365 配套产品
推荐 µModule Isolator
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2365CS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2365CS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2365CTS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2365CTS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2365HS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2365HS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2365HTS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2365HTS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2365IS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2365IS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2365ITS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2365ITS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| Wafer Fabrication Data | R478 Reliability Data |
