概览
优势和特点
- 12 位分辨率
- 低噪声：73dB SNR
- 低功耗：1.5mW (在 100ksps)
- 100ksps/250ksps/500ksps 采样速率
- 2.35V 至 3.6V 单电源操作
- 无数据延迟
- 具 0.1μA 典型电源电流的睡眠模式
- 专用外部基准 (TSOT23-8 封装)
- 1V 至 3.6V 数字输出电源 (TSOT23-8 封装)
- SPI/MICROWIRE 兼容型串行 I/O
- 在 -40℃ 至 125℃ 的温度范围内保证运作

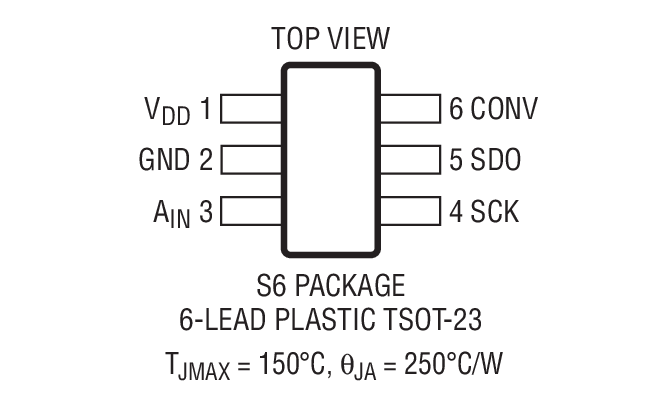

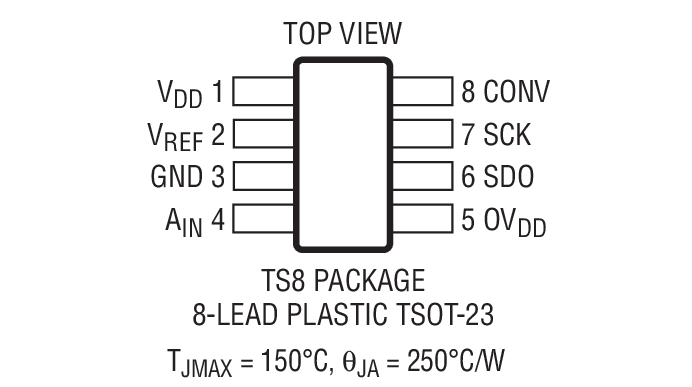

- 纤巧型 6 引脚和 8 引脚 TSOT-23 封装
产品详情

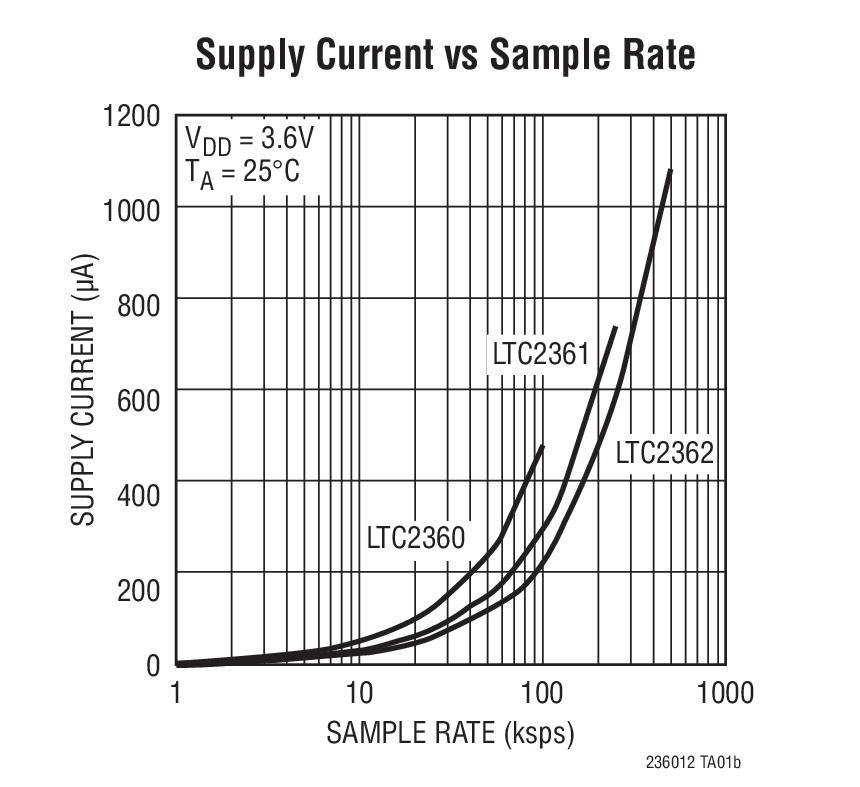

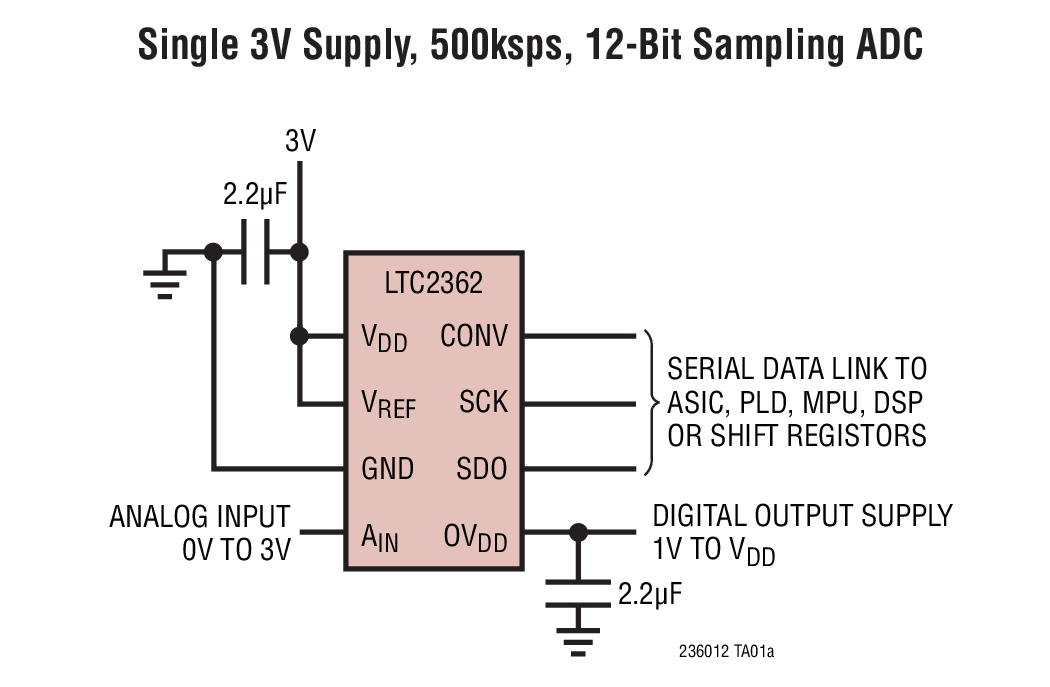

LTC®2360/LTC2361/LTC2362 是 100ksps/250ksps/500ksps、12 位、采样 A/D 转换器，从单 3V 电源分别仅吸收 0.5mA、0.75mA 和 1.1mA 电流。由于这些器件在转换操作之后自动断电，因此在较低的采样速率条件下电源电流将减小。LTC2360/LTC2361/LTC2362 的全标度输入为 0V 至 VDD 或 VREF。这些 ADC 采用纤巧的 6 引脚和 8 引脚 TSOT-23 封装。串行接口、纤巧型 TSOT-23 封装和极高的采样速率与功率之比使得LTC2360/LTC2361/LTC2362 非常适合于紧凑、低功率、高速系统。
由于采用高阻抗单端模拟输入，并能够在电压范围缩减 (低至 1.4V 全标度) 的条件下运作，因此在许多应用中可直接连接至传感器和换能器，从而免除了增设增益级的需要。
应用
- 通信系统
- 数据采集系统
- 手持便携式设备
- 不间断电源
- 电池供电式系统
- 汽车
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R478 Reliability Data3/26/2018PDF53 K
-
DC1190A_A-E - Demo Manual9/24/2009PDF2M
-
DN463 - 将您的微控制器 ADC 升级至真正的 12 位性能7/2/2010PDF584K
-
SAR ADC Input Types6/2/2015PDF148K
-
General Purpose SAR ADCs10/12/2010PDF827K
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2360CS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2360CS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2360CTS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2360CTS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2360HS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2360HS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2360HTS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2360HTS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2360IS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2360IS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC2360ITS8#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC2360ITS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| Wafer Fabrication Data | R478 Reliability Data |
