LTC2351-12

量产

具停机功能的 6 通道、12 位、1.5Msps 同时采样 ADC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 具有 6 个同时采样差分输入的 1.5Msps ADC
  • 每个通道的吞吐速率为 250ksps
  • 75dB SINAD
  • 低功耗：16.5mW
  • 3V 单电源操作
  • 2.5V 内部带隙基准，可利用外部基准对其取代
  • 三线式 SPI 兼容型串行接口
  • 内部转换操作由 CONV 信号来触发
  • 睡眠 (12μW) 停机模式
  • 打盹 (4.5mW) 停机模式
  • 0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围
  • 83dB 共模抑制

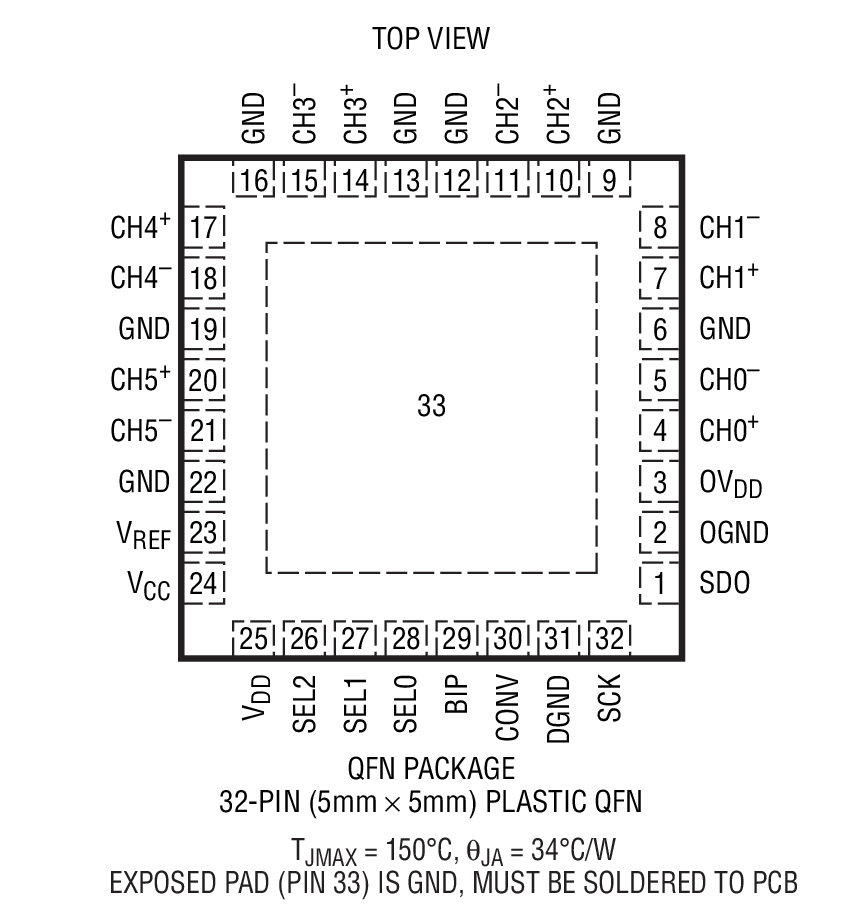

  • 纤巧型 32 引脚 (5mm x 5mm) QFN 封装

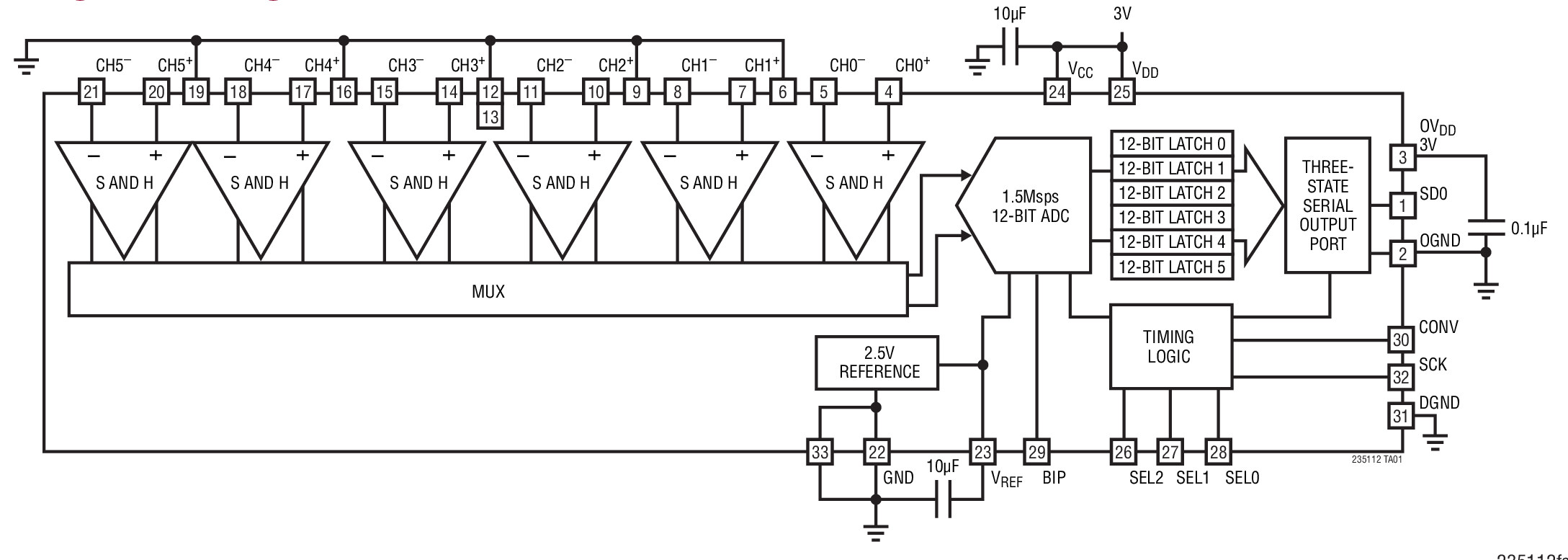

LTC®2351-12 是一款 12 位、1.5Msps ADC，具有 6 个同时采样差分输入。该器件仅从单 3V电源吸收 5.5mA 电流，并采用纤巧型 32 引脚 (5mm x 5mm) QFN 封装。一种睡眠停机模式能够进一步把功耗降低至 12μW。低功率与纤巧型封装的组合使 LTC2351-14 成为便携式应用的合适之选。

LTC2351-14 包含 6 个单独的差分输入，在 CONV 信号的上升沿上对这些差分输入进行同时采样。然后，以一个每通道 250ksps 的速率对这 6 个采样输入进行转换。

83dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。

该器件可对 0V 至 2.5V 单极输入进行差分转换，或者，也可对 ±1.25V 双极输入进行差分转换，这取决于 BIP 引脚的状态。只要差分输入范围得以保持，则任何模拟输入都可以拥有轨至轨的摆幅。

可以缩短转换序列，以对少于 6 个通道实施转换，这取决于 SEL2、SEL1 和 SEL0 输入的逻辑状态。

串行接口在 96 个时钟周期中发送 6 个转换结果，以获得与标准串行接口的兼容性。




应用

  • 多相功率测量
  • 多相电动机控制
  • 数据采集系统
  • 不可间断电源
