LTC2327-16

量产

具 93.5dB SNR 的 16 位、500ksps、±10.24V 真正双极、伪差分输入 ADC

产品模型: 6

Viewing:

概述

500ksps吞吐速率
±1.5LSB INL (最大值)
保证 16 位无漏失码
伪差分输入
真正的双极输入范围：±6.25V、±10.24V、±12.5V

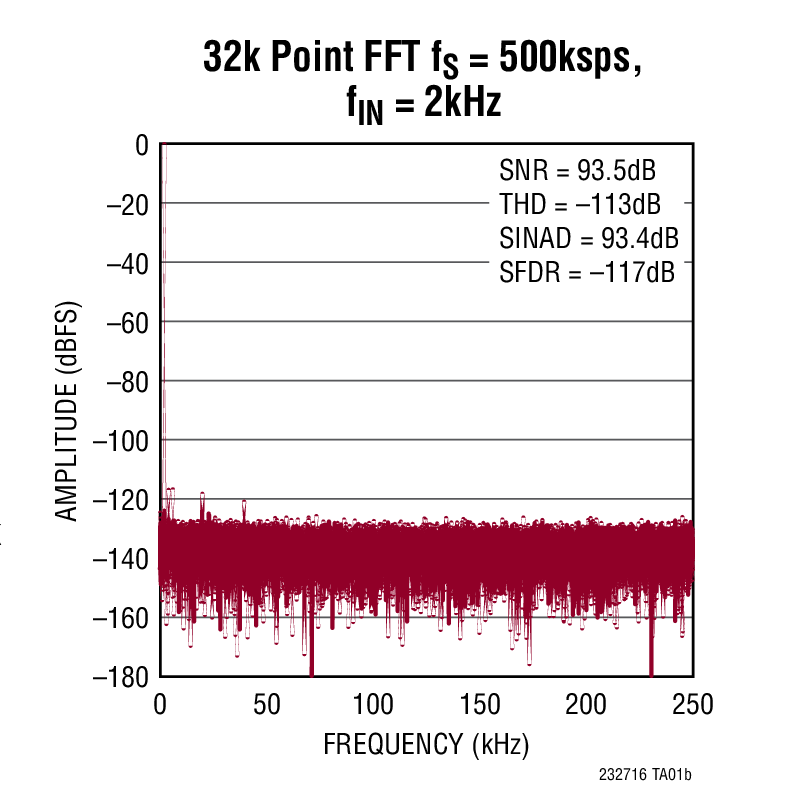

在 f_IN = 2kHz 时的 SNR 典型值为 93.5dB
在 f_IN = 2kHz 时的 THD 典型值为–111dB
保证运作至 125ºC
单 5V 电源

低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
支持单触发的内置基准缓冲器
无流水线延迟，无周期延迟
1.8V 至 5V I/O 电压
具菊链模式的 SPI 兼容型串行 I/O
内部转换时钟
功率耗散：36mW (典型值)

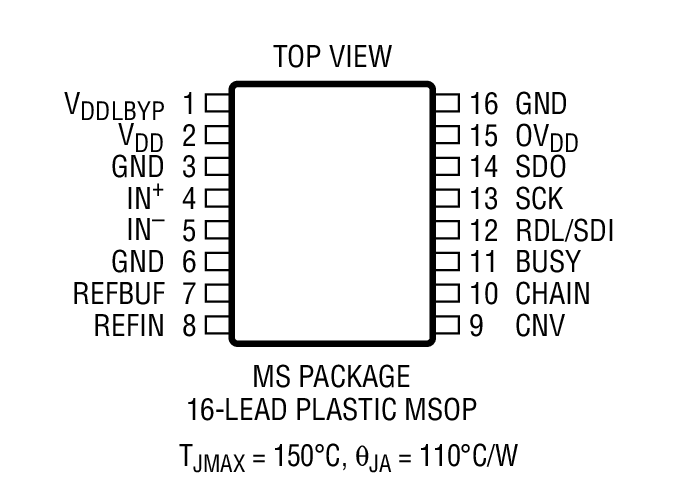

16 引脚 MSOP 封装

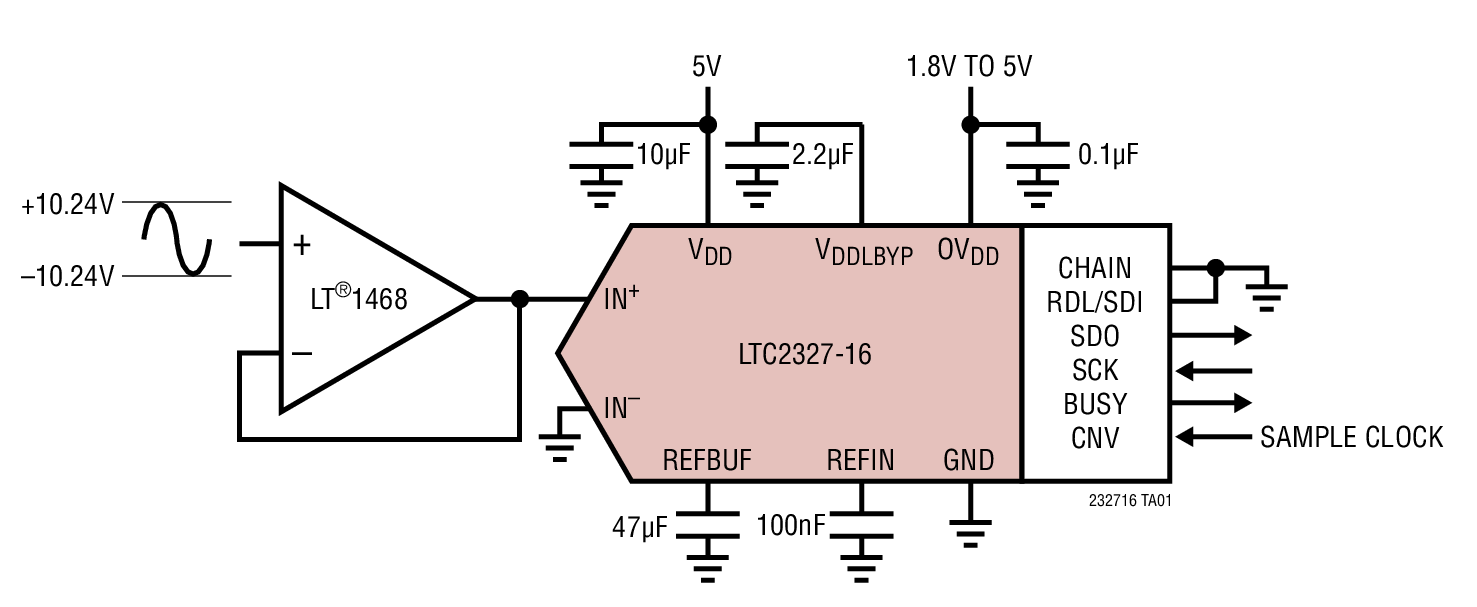

LTC^®2327-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC，其具有伪差分输入。LTC2327-16 采用单 5V 工作电源，具有一个±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2327-16 实现了 ±1.5LSB INL (最大值)、无漏失码 (在 16 位) 和 93.5dB SNR。

LTC2327-16 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2327-16 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2327-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2327-16 仅消耗 36mW 的功率，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2327-16 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。


	Bits
LTC2327-16	16
LTC2327-18	18

应用

可编程逻辑控制器
工业过程控制
高速数据采集
便携式或紧凑型仪表
ATE

产品模型: 6

参考资料

数据手册 1

LTC2327-16: 16-Bit, 500ksps, ±10.24V True Bipolar, Pseudo-Differential Input ADC with 93.5dB SNR Data Sheet 07/13/2016

用户手册 1

DC1908A - Demo Manual 07/02/2014

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2327CMS-16#PBF	16-Lead MSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC2327CMS-16#TRPBF	16-Lead MSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC2327HMS-16#PBF	16-Lead MSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC2327HMS-16#TRPBF	16-Lead MSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC2327IMS-16#PBF	16-Lead MSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
LTC2327IMS-16#TRPBF	16-Lead MSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LTC2327CMS-16#PBF	量产
LTC2327CMS-16#TRPBF	量产
LTC2327HMS-16#PBF	量产
LTC2327HMS-16#TRPBF	量产
LTC2327IMS-16#PBF	量产
LTC2327IMS-16#TRPBF	量产

这是最新版本的数据手册

软件资源

Evaluation Software 3

DC1908_Verilog.zip

Download PScope

LinearLab Tools

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
接口收发器 2
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
LTM2893	量产	100MHz 隔离型 ADC 串行接口
数模转换器(DAC) 1
LTC2668	量产	具 10ppm/ºC 最大值基准的 16 通道、16 位 / 12 位、±10V V_OUT SoftSpan DAC

工具及仿真模型

Linduino 3

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC2327-16 Demo Board | 16-Bit, 500ksps, Single-Ended SAR ADC with True Bipolar +/-10V Inputs. Requires DC590 or DC718

立即购买更多内容

产品详情

The LTC2338/LTC2337/LTC2336/LTC2328/LTC2327/LTC2326 are true bipolar, low power, low noise ADCs with serial outputs that can operate from a single 5V supply. The demo manual refers to the LTC2338-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2338-18 supports a ±20.48V fully differential input range with a 100dB SNR, consumes only 50mW and achieves ±4LSB INL max with no missing codes at 18 bits. The DC1908A demonstrates the DC and AC performance of the LTC2338‑18 in conjunction with the DC590 QuikEval^™ and DC718 PScope^™ data collection boards.
