优势和特点

每通道 5Msps 吞吐速率
4 个同时采样通道
保证 16 位，无漏失码
8V_P-P 差分输入和宽输入共模范围

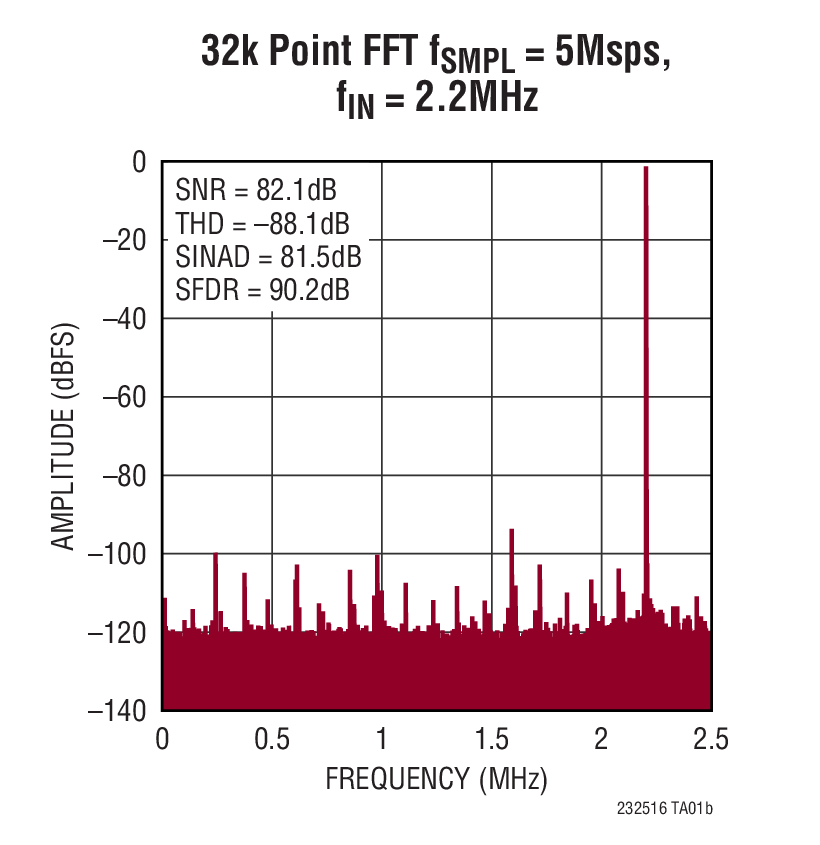

在 f_IN = 2.2MHz 时的 SNR 典型值为 82dB
在 f_IN = 2.2Hz 时的 THD 典型值为 –88dB
保证运作至 125°C
单 3.3V 或 5V 电源
低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
1.8V 至 2.5V I/O 电压
CMOS 或 LVDS SPI 兼容型串行 I/O
功率耗散：每通道 40mW (典型值)

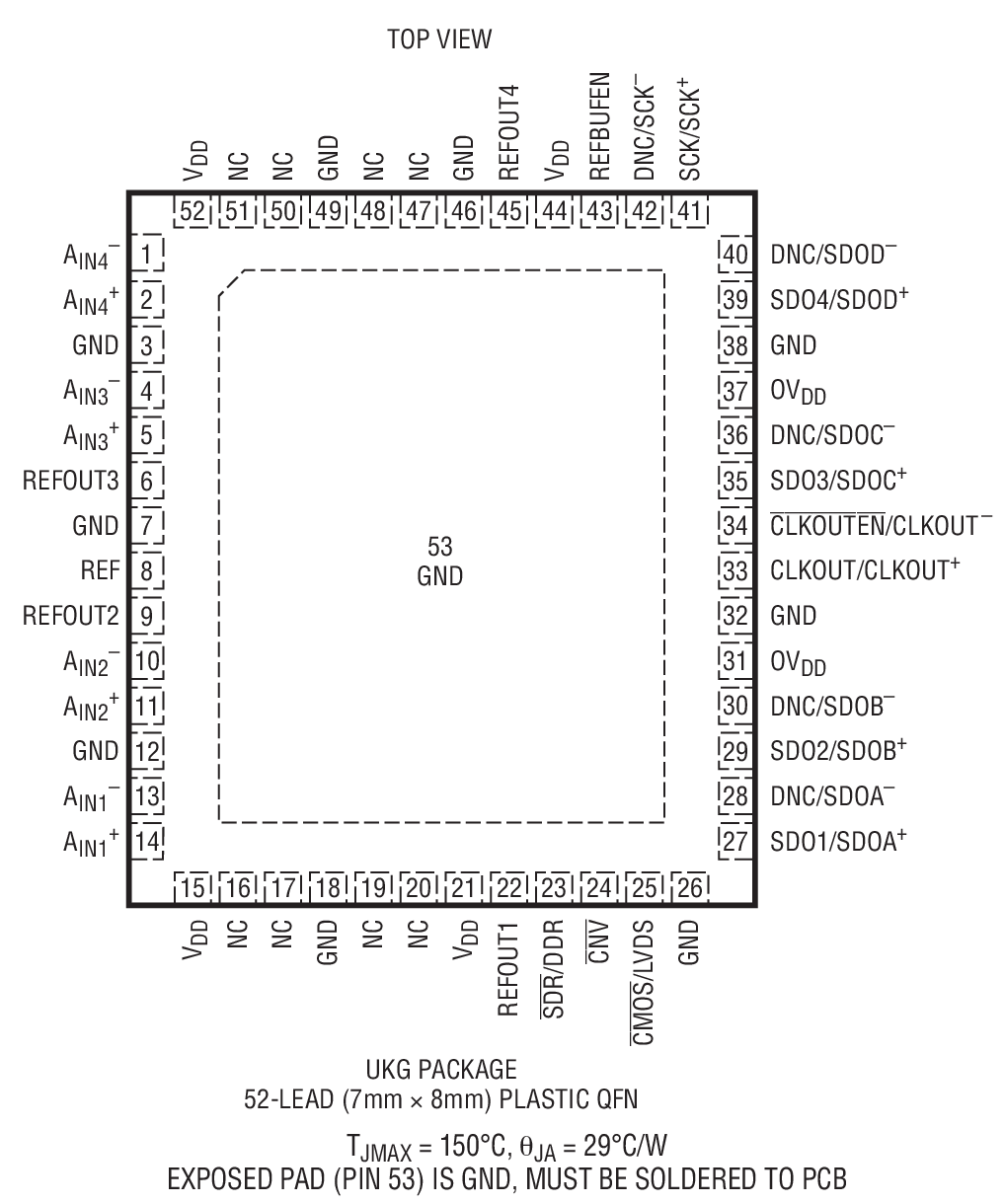

小外形 52 引脚 (7mm x 8mm) QFN 封装

产品详情

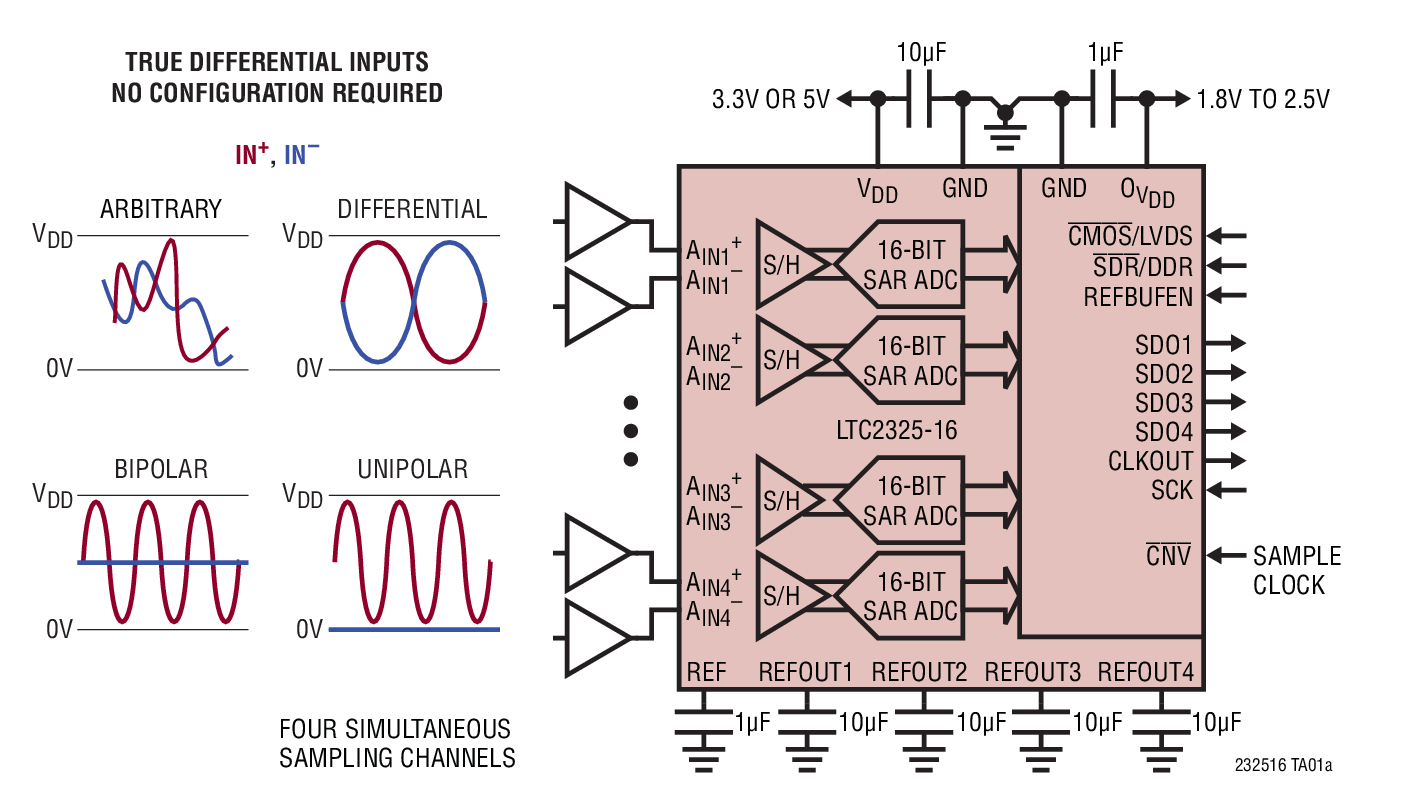

LTC^®2325-16 是一款低噪声、高速 4 通道 16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2325-16 采用单 3.3V 或 5V 工作电源，具有一个 8V_P-P 差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2325-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 82dB SNR。

LTC2325-16 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2325-16 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 5Msps 的高吞吐速率和单周期延迟特性使 LTC2325-16 成为众多高速应用的理想选择。LTC2325-16 每个通道仅消耗 40mW 的功率，并提供了打盹和睡眠模式以把功耗降低至 90μW，从而达到在待用期间进一步省电的目的。

应用

高速数据采集系统
通信
光网络
多相电机控制

产品分类

模数转换器
- 同步采样ADC

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

DC2395A-C

LTC2325-16 Demo Board | Quad, 16-Bit, 5Msps/ch Simultaneous Sampling SAR ADC (Requires DC890)

DC2395A-C

查看此评估套件详细信息

Demonstration circuit 2395A features the LTC2325/ LTC2324/LTC2320 family. With up to 5Msps, these differential, multiple channel, 16-bit, serial, high speed successive approximation register (SAR) ADCs are available in a 52-lead QFN package. Each ADC has an internal 20ppm/°C maximum drift reference and an SPI-compatible serial interface that supports CMOS and LVDS logic. Note the demo board is configured for CMOS operation by default; see the note under JP8 for LVDS operation. The demo manual refers to the LTC2325, but applies to all members of the family, the only difference being the number of channels, the sample rate and/or the number of bits. The DC2395A demonstrates the DC and AC performance of the LTC2325 in conjunction with the DC890 PScope^™ data collection board. Alternatively, by connecting the DC2395A into a customer application, the performance of the LTC2325 can be evaluated directly in that circuit.
