LTC2323-16

具宽输入共模范围的双通道、16 位、5Msps 差分输入 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 5Msps 吞吐速率
  • ±4LSB INL (典型值)
  • 保证 16 位,无漏失码
  • 8VP-P 差分输入和宽输入共模范围

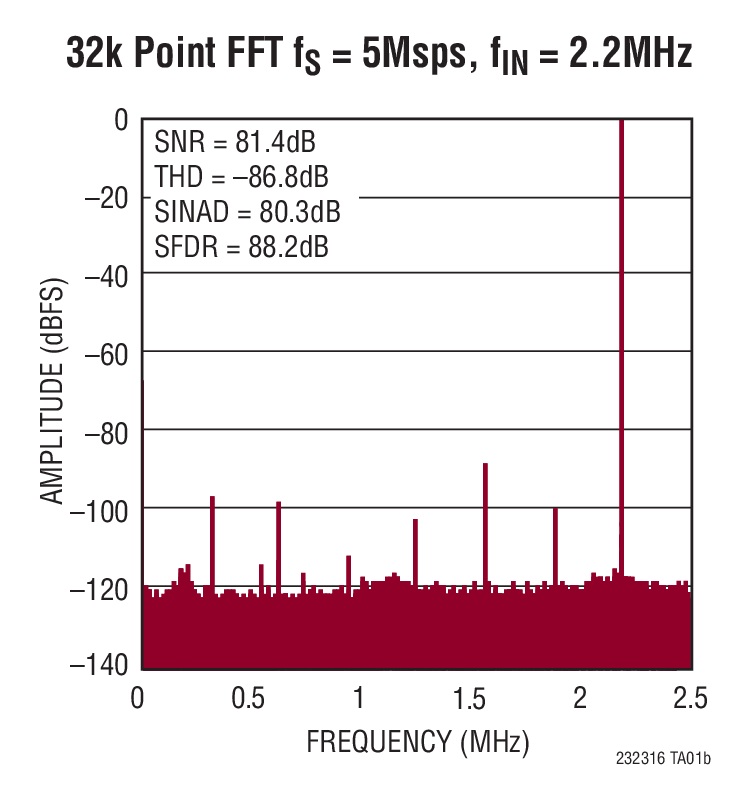

  • 在 fIN = 2MHz 时的 SNR 典型值为 81dB
  • 在 fIN = 2MHz 时的 THD 典型值为 –85dB
  • 保证运作至 125ºC
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功率耗散:每个通道为 40mW (典型值)

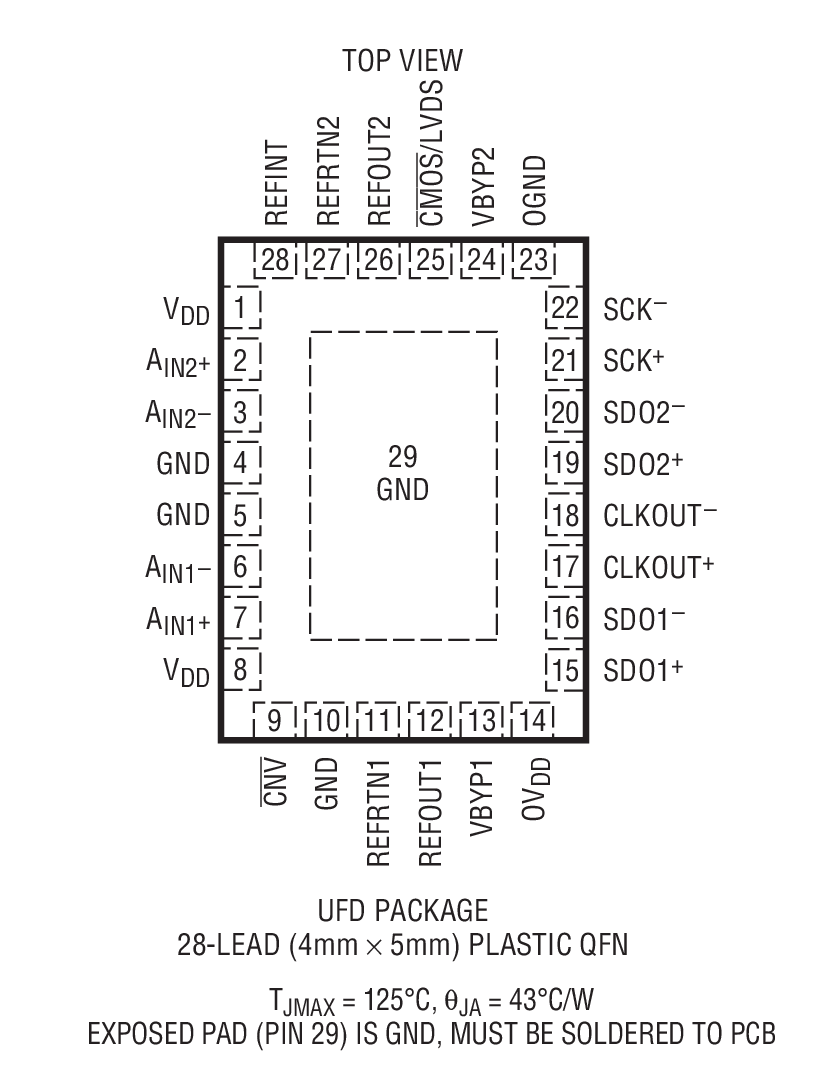

  • 小外形 28 引脚 (4mm x 5mm) QFN 封装
更多细节
show more Icon

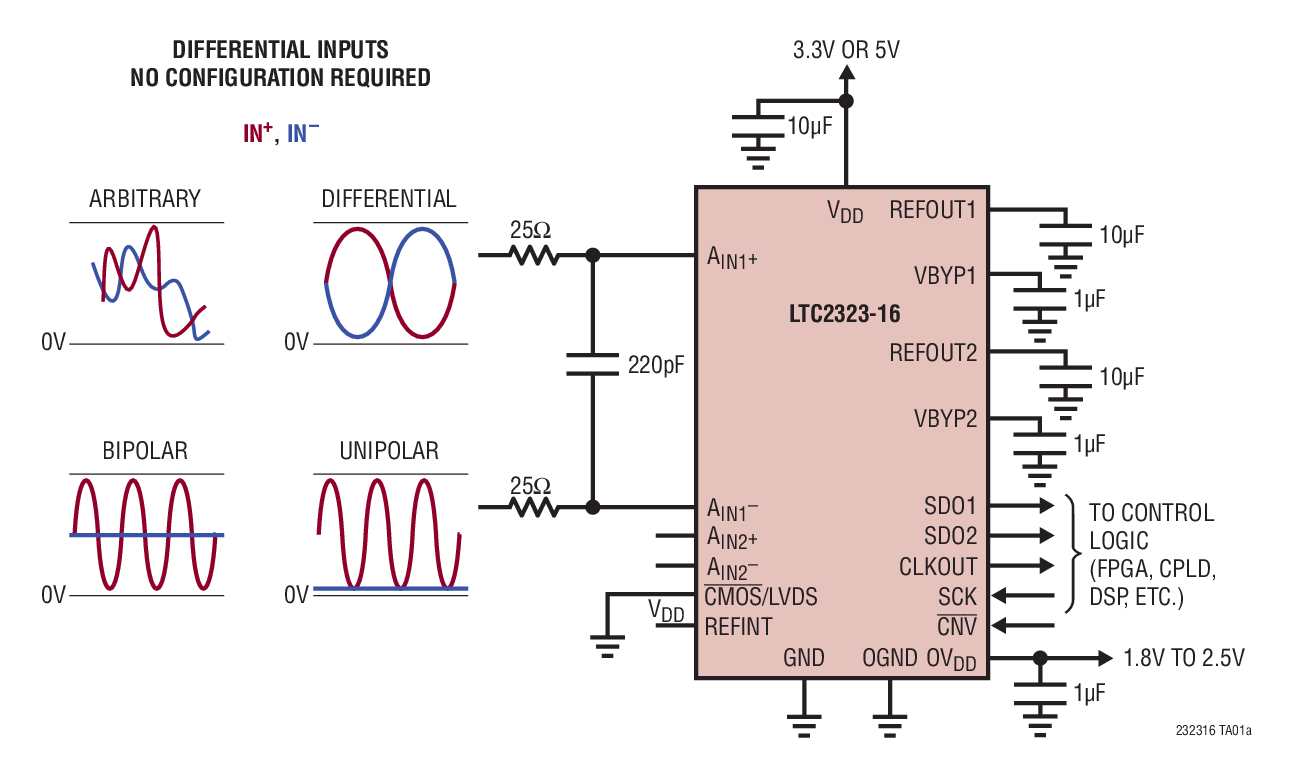

LTC2323-16 是一款低噪声、高速、双通道 16 位逐次逼近型寄存器 (SAR) ADC,其具有差分输入和宽输入共模范围。LTC2323-16 采用单 3.3V 或 5V 工作电源,具有一个 8VP-P 的差分输入范围,从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2323-16 实现了 ±4LSB INL (典型值)、无漏失码 (在 16 位) 和 81dB SNR。

LTC2323-16 具有一个内置的低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 温度补偿型基准。另外,LTC2323-16 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 5Msps 的高吞吐速率和单周期延迟特性使 LTC2323-16 成为众多高速应用的理想选择。LTC2323-16 每个通道仅消耗 40mW 的功率,并提供了打盹和睡眠模式以将功耗降低至 5μW,从而达到在待用期间进一步省电的目的。

应用

  • 高速数据采集系统
  • 通信
  • 远程数据采集
  • 成像
  • 光网络
  • 汽车
  • 多相电机控制
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2323CUFD-16#PBF
  • HTML
  • HTML
LTC2323CUFD-16#TRPBF
  • HTML
  • HTML
LTC2323HUFD-16#PBF
  • HTML
  • HTML
LTC2323HUFD-16#TRPBF
  • HTML
  • HTML
LTC2323IUFD-16#PBF
  • HTML
  • HTML
LTC2323IUFD-16#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2323CUFD-16#PBF

量产

LTC2323CUFD-16#TRPBF

量产

LTC2323HUFD-16#PBF

量产

LTC2323HUFD-16#TRPBF

量产

LTC2323IUFD-16#PBF

量产

LTC2323IUFD-16#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2323CUFD-16#PBF

量产

LTC2323CUFD-16#TRPBF

量产

LTC2323HUFD-16#PBF

量产

LTC2323HUFD-16#TRPBF

量产

LTC2323IUFD-16#PBF

量产

LTC2323IUFD-16#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

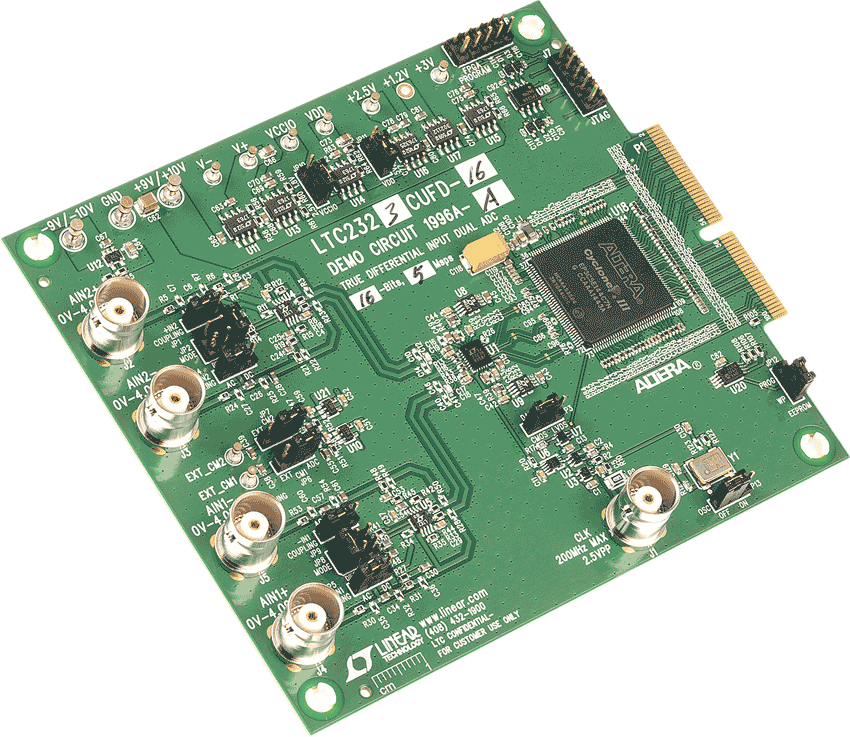

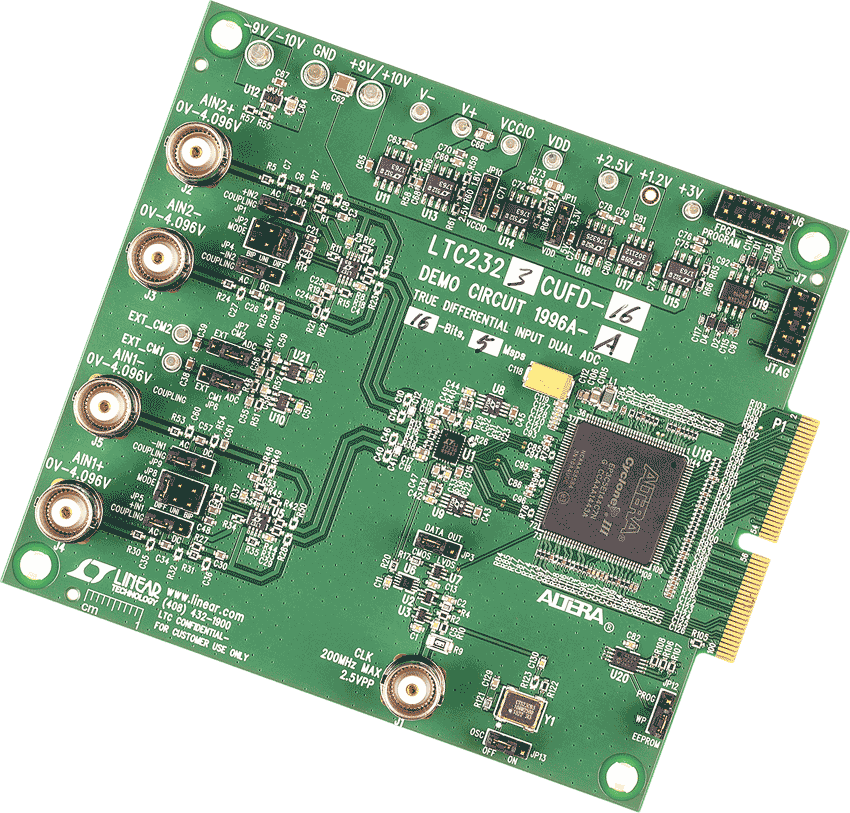

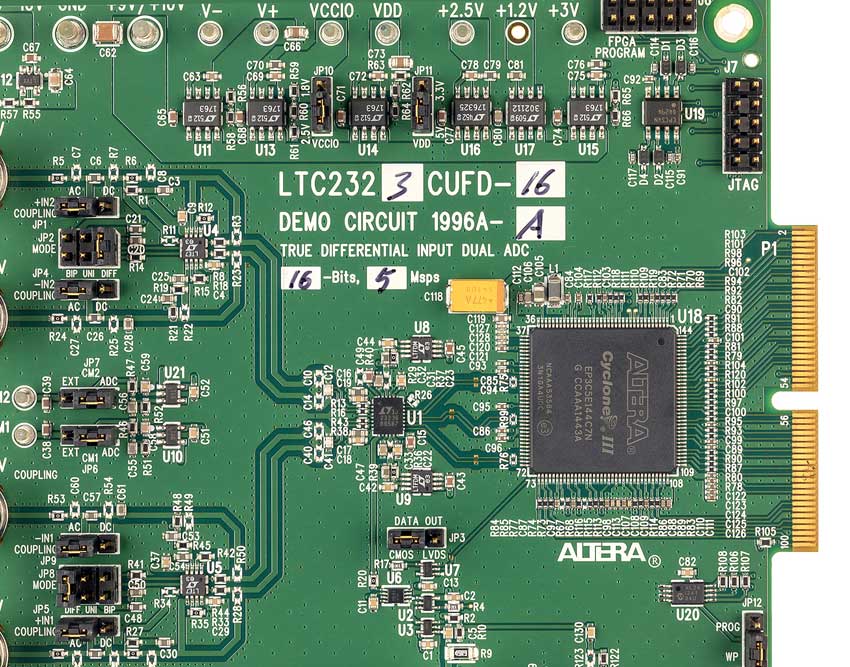

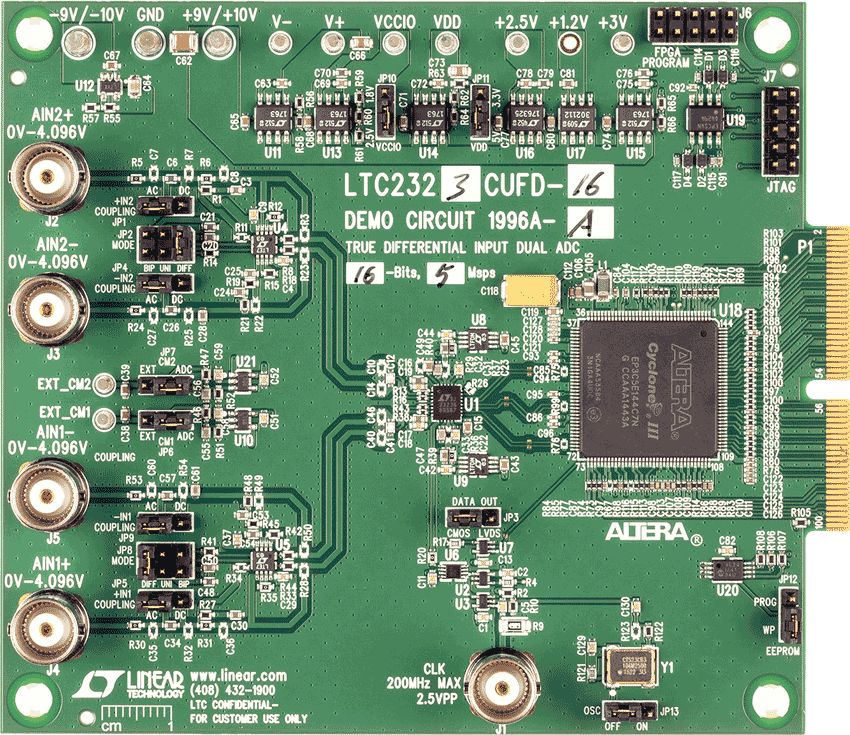

DC1996A-A

LTC2323-16演示板 | 双通道、16位5Msps真差分输入串行SAR ADC(需要DC890)

zoom

DC1996A-A

LTC2323-16演示板 | 双通道、16位5Msps真差分输入串行SAR ADC(需要DC890)

LTC2323-16演示板 | 双通道、16位5Msps真差分输入串行SAR ADC(需要DC890)

产品详情

演示电路1996A内置LTC®2323系列。这些差分、双通道、16位、串行高速逐次逼近型寄存器(SAR) ADC具有高达5Msps的采样速率,采用28引脚QFN封装。LTC2323系列具有20ppm/°C的内部基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意,该演示板默认配置为CMOS操作;有关LVDS操作,请参见JP3下的笔记。该演示手册针对LTC2323,但适用于该系列中的所有器件,主要区别在于采样速率和位数。
