LTC2320-16

8 通道、16 位、每通道 1.5Msps 同时采样 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 每通道 1.5Msps 吞吐速率
  • 8 个同时采样通道
  • 保证 16 位,无漏失码
  • 8VP-P 差分输入和宽输入共模范围

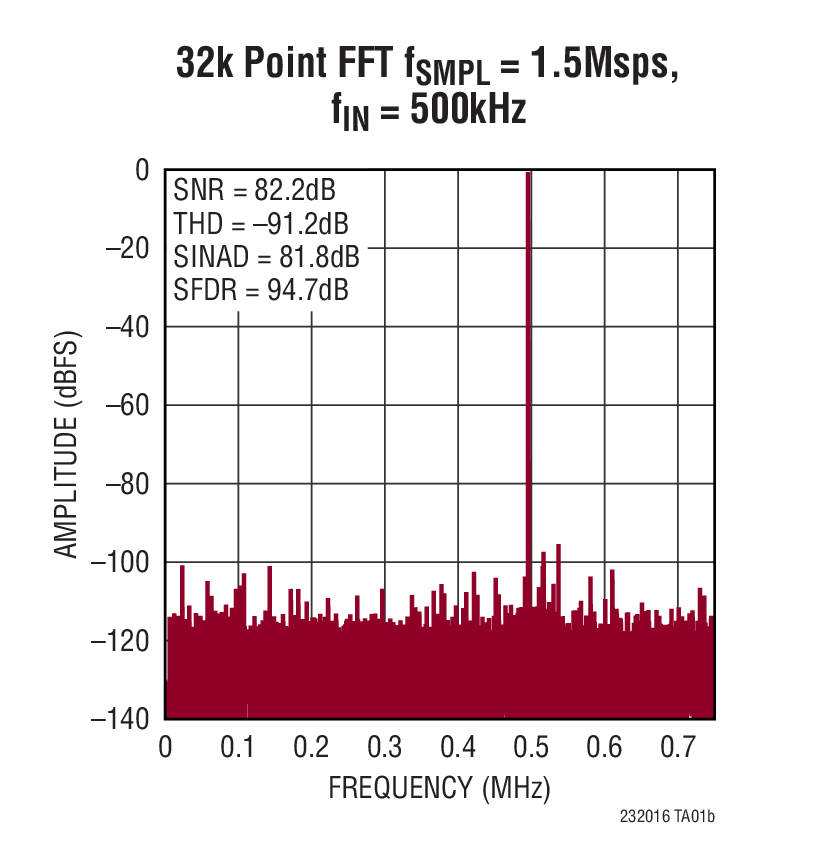

  • 在 fIN = 500kHz 时的 SNR 典型值为 82dB
  • 在 fIN = 500kHz 时的 THD 典型值为 –90dB
  • 保证运作至 125°C
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功耗为每个通道为 20mW (典型值)

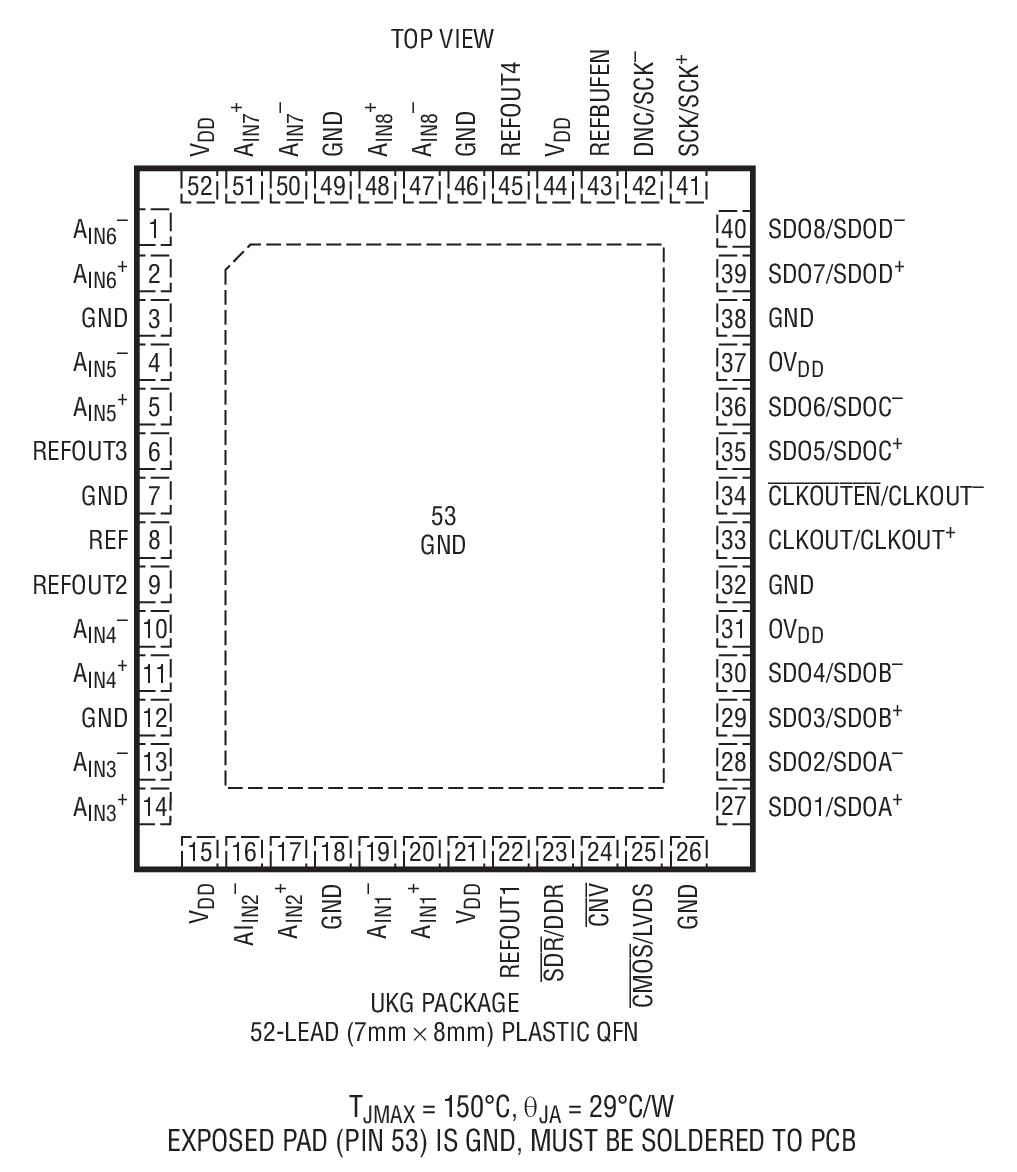

  • 小外形 52 引脚 (7mm x 8mm) QFN 封装

更多细节
show more Icon

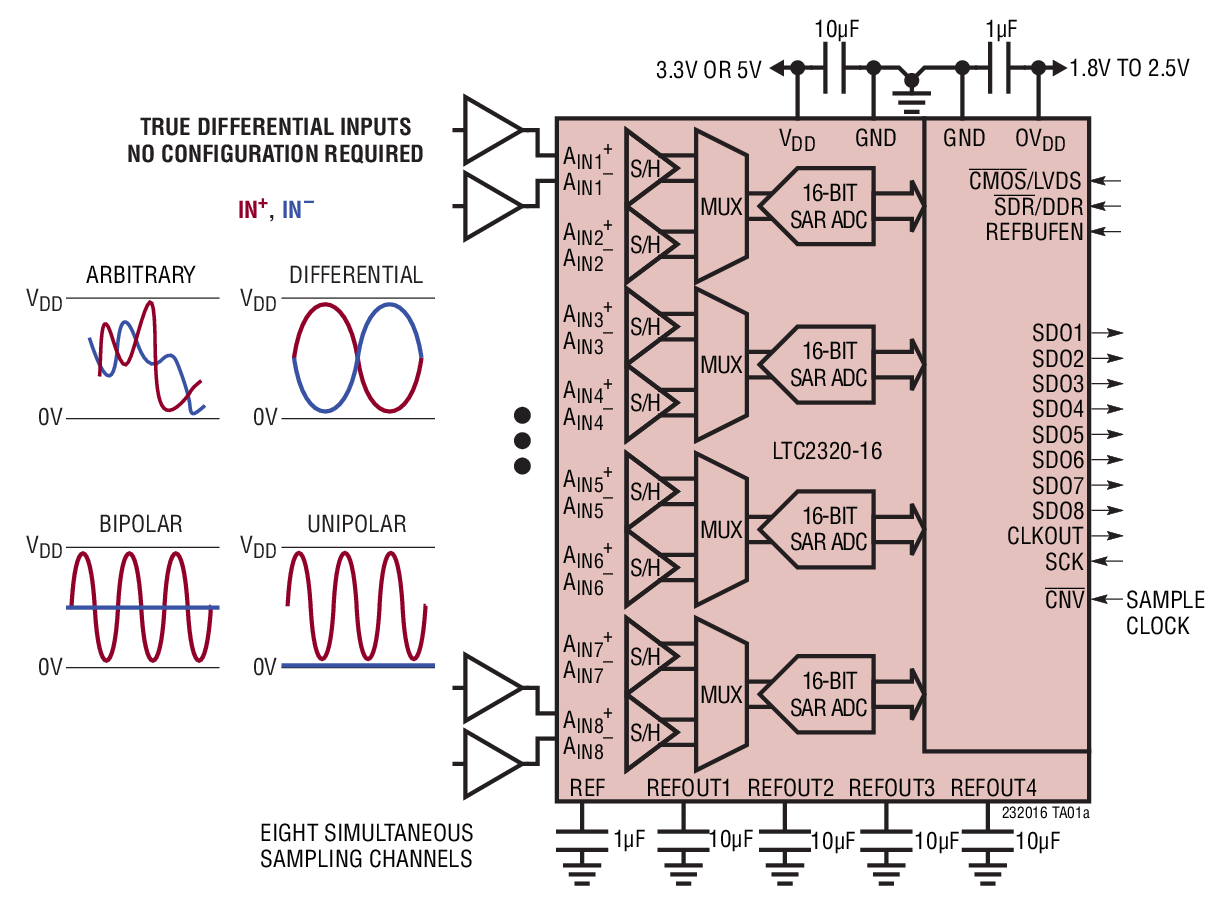

LTC®2320-16 是一款低噪声、高速、8 通道 16 位逐次逼近型寄存器 (SAR) ADC,其具有差分输入和宽输入共模范围。LTC2320-16 采用单 3.3V 或 5V 工作电源,具有一个 8VP-P 的差分输入范围,从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2320-16 实现了 ±2LSB INL (典型值)、无漏失码 (在 16 位) 和 82dB SNR。

LTC2320-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外,LTC2320-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道1.5Msps 的高吞吐速率和无延迟特性使 LTC2320-16 成为众多高速应用的理想选择。LTC2320-16 每个通道仅消耗 20mW 的功率,并提供了打盹和睡眠模式以将功耗降低至 26μW,从而达到在待用期间进一步省电的目的。


Applications

  • 高速数据采集系统
  • 通信
  • 光网络
  • 多相电机控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2320CUKG-16#PBF
  • HTML
  • HTML
LTC2320CUKG-16#TRPBF
  • HTML
  • HTML
LTC2320HUKG-16#PBF
  • HTML
  • HTML
LTC2320HUKG-16#TRPBF
  • HTML
  • HTML
LTC2320IUKG-16#PBF
  • HTML
  • HTML
LTC2320IUKG-16#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

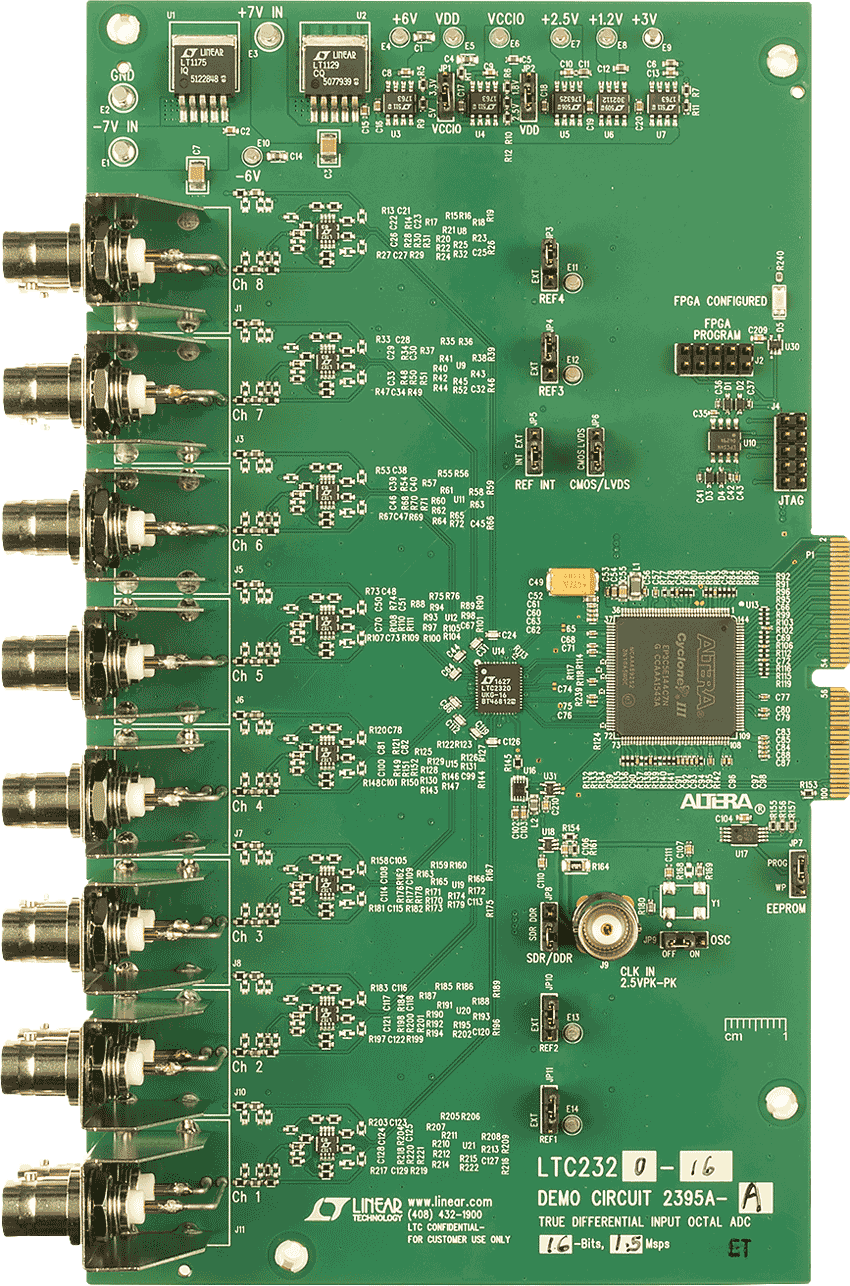

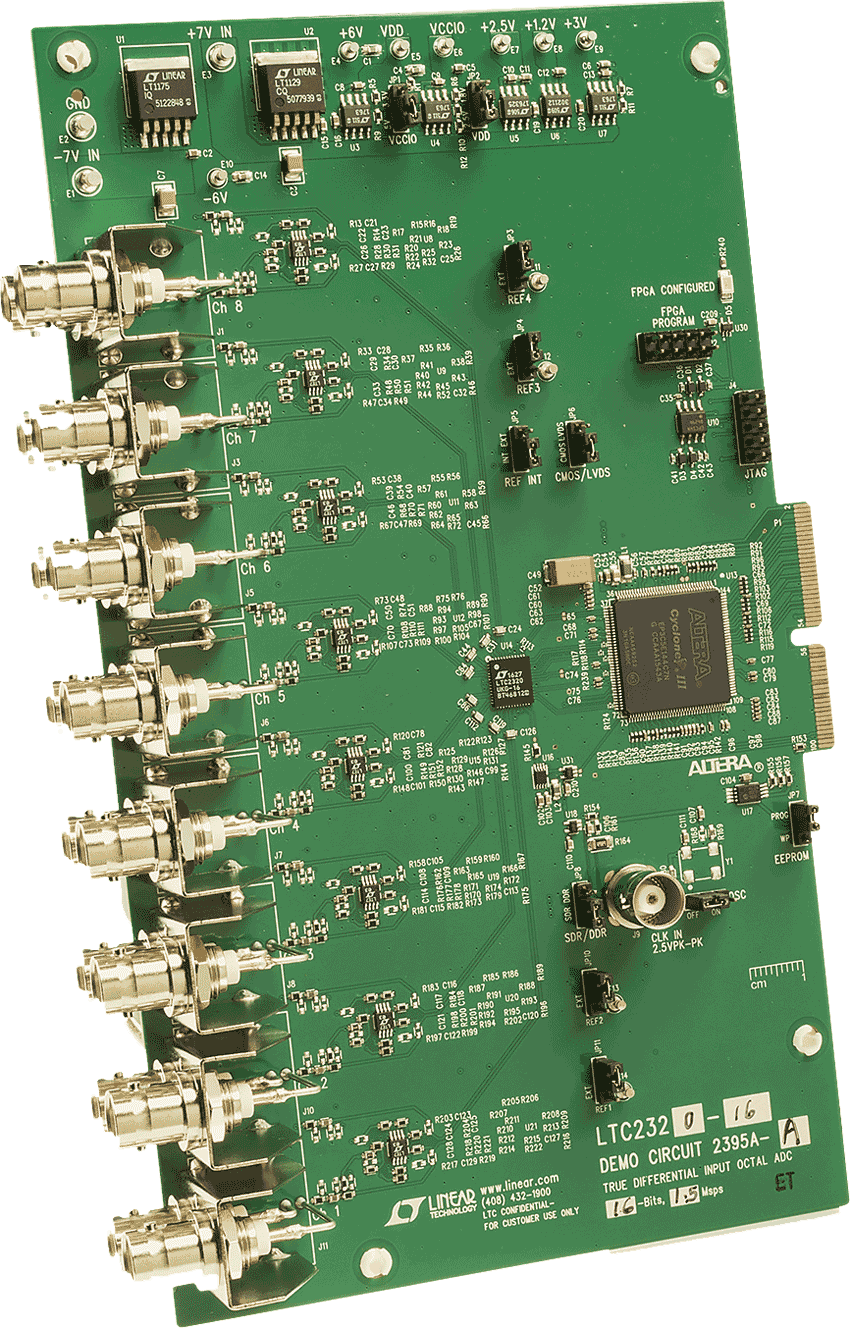

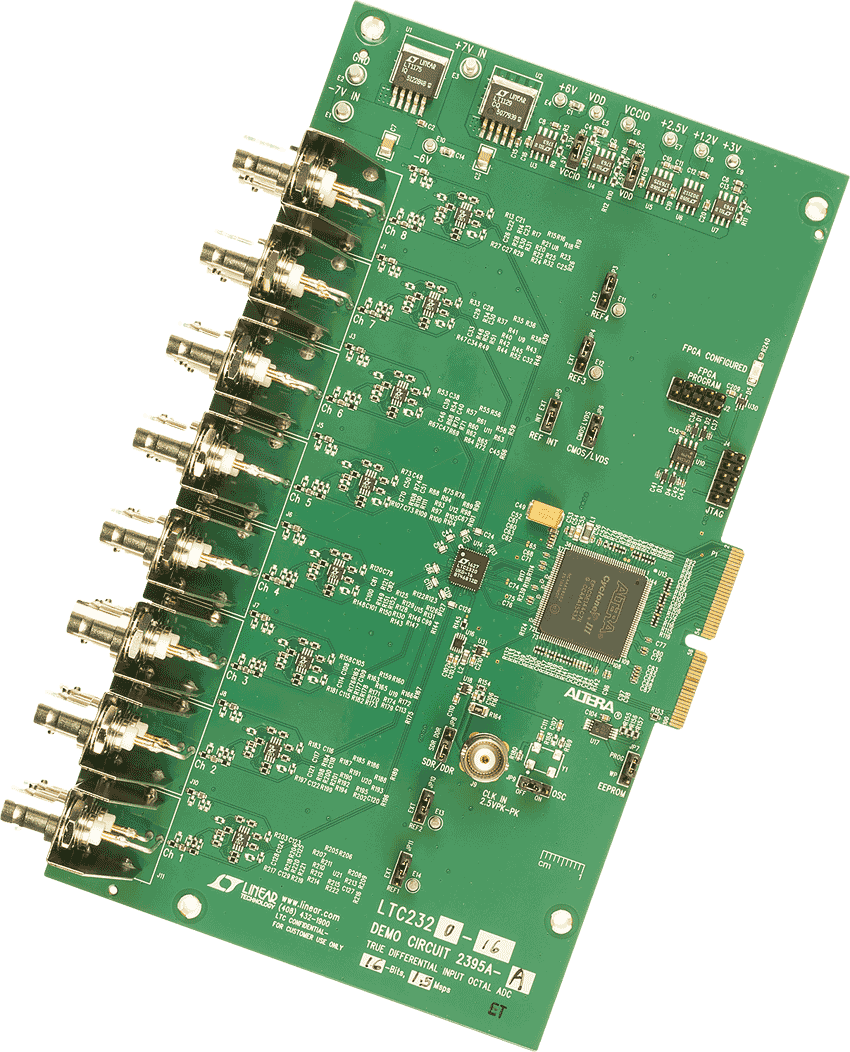

DC2395A-A

LTC2320-16演示板 | 八通道、16位、每通道1.5Msps同步采样SAR ADC(需要DC890)

zoom

DC2395A-A

LTC2320-16演示板 | 八通道、16位、每通道1.5Msps同步采样SAR ADC(需要DC890)

LTC2320-16演示板 | 八通道、16位、每通道1.5Msps同步采样SAR ADC(需要DC890)

产品详情

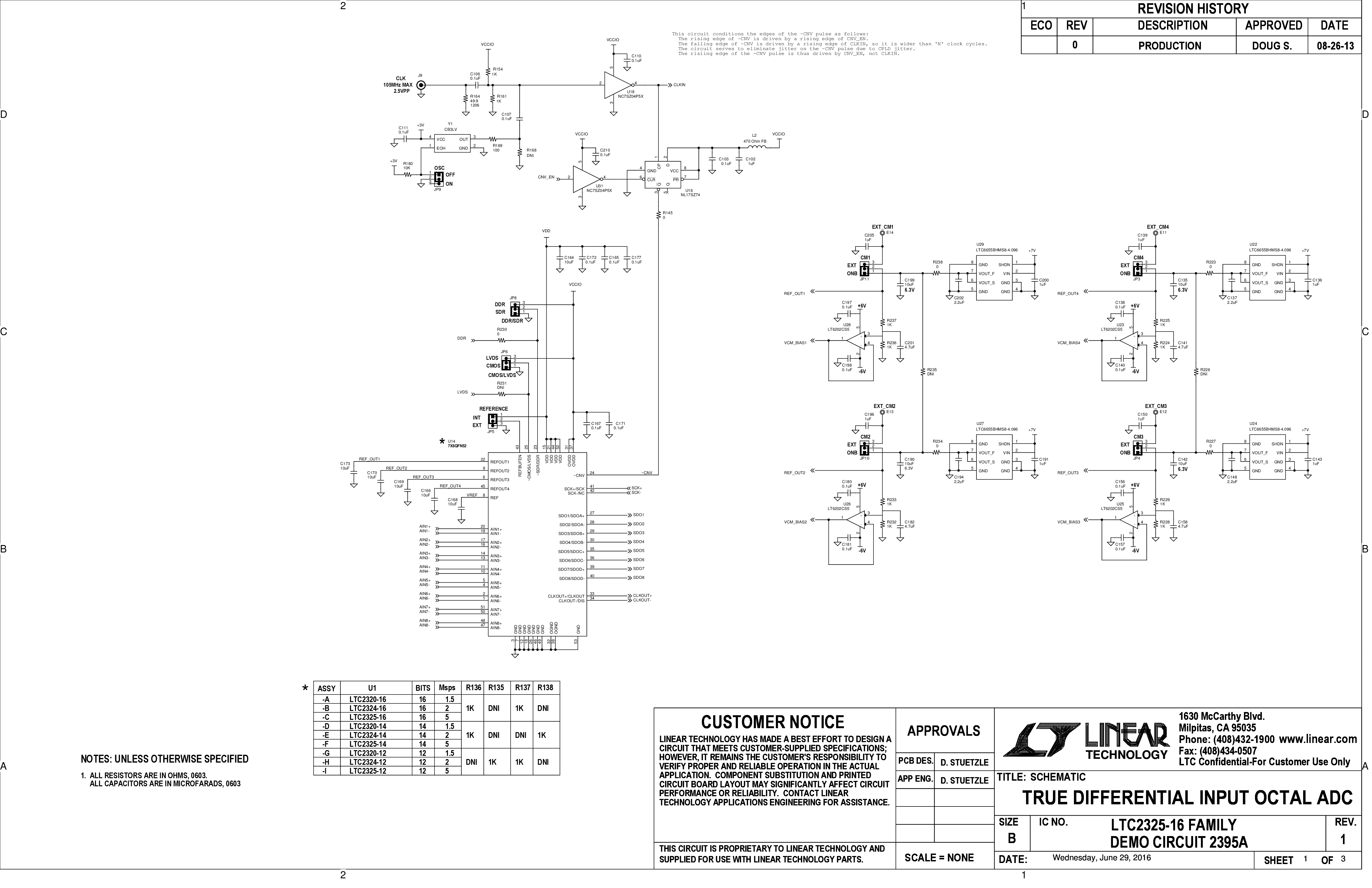

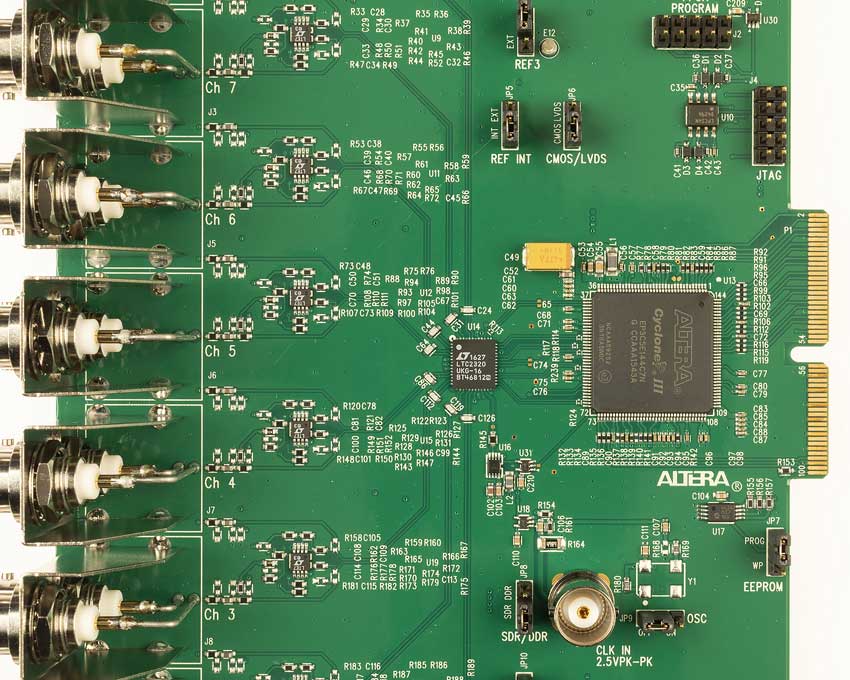

演示电路2395A内置LTC®2325/LTC2324/LTC2320系列。这些差分、多通道、16位、串行高速逐次逼近型寄存器(SAR) ADC具有高达5Msps的采样速率,采用52引脚QFN封装。每个ADC具有最大20ppm/°C的内部漂移基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意,该演示板默认配置为CMOS操作;有关LVDS操作,请参见JP8下的笔记。该演示手册针对LTC2325,但适用于该系列的所有产品,主要区别在于通道数、采样速率和/或位数。
