LTC2313-12

量产

采用 TSOT 封装的 12 位、2.5Msps、串行采样 ADC

产品模型: 6

Viewing:

概述

2.5Msps 吞吐速率
无周期延迟
保证 12 位，无漏失码
单 3V 或 5V 电源
低噪声：73dB SNR
低功耗：14mW (在 2.5Msps 和 3V 电源)
低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
睡眠模式具有 <1μA 典型电源电流
可快速唤醒的打盹模式，在单个转换周期之内完成
分离的 1.8V 至 5V 数字 I/O 电源
高速 SPI 兼容型串行 I/O
保证工作温度范围：–40ºC 至 125ºC

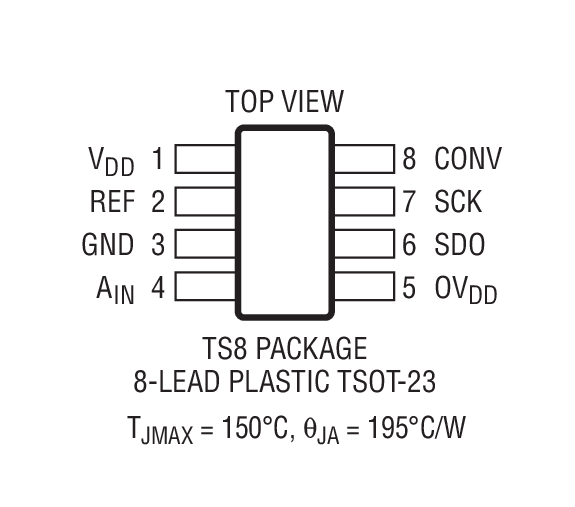

8 引脚 TSOT-23 封装

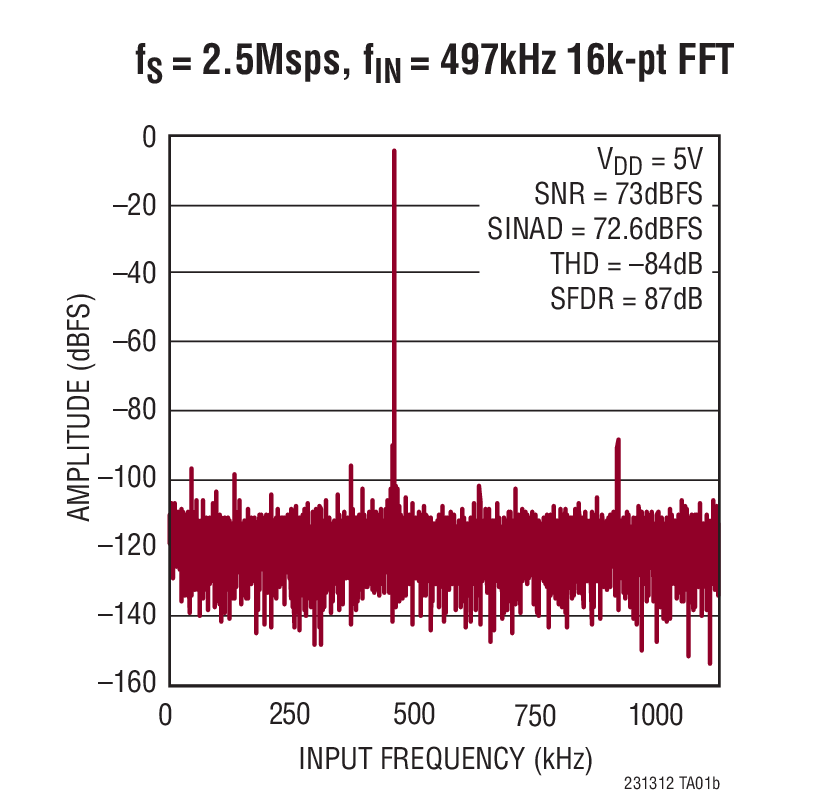

LTC^®2313-12 是一款 12 位、2.5Msps、串行采样 A/D 转换器，其在采用 3V 或 5V 单电源时仅吸收 5mA 电流。LTC2313-12 包含一个集成型低漂移基准和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的解决方案。LTC2313-12 在 2.5Msps 采样速率下实现了 72.6dB SINAD 和 –84dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2313-12 非常适合于紧凑和低功率的高速系统。电源电流在较低的采样速率下将减小，因为该器件在转换操作之后自动进入打盹模式。

LTC2313-12 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。2.5Msps 的高吞吐速率和无周期延迟特性使 LTC2313-12 成为众多高速应用的理想选择。

Applications

通信系统
高速数据采集
手持式终端接口
医疗成像
不间断电源
电池供电式系统
汽车

产品模型: 6

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2313CTS8-12#TRMPBF	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2313CTS8-12#TRPBF	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2313HTS8-12#TRMPBF	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2313HTS8-12#TRPBF	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2313ITS8-12#TRMPBF	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2313ITS8-12#TRPBF	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

Evaluation Software 3

DC1563A-B FPGA/CPLD Source Code

DC1563A-B_SW.zip (Rev. )

PScope

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
