具宽输入共模范围的双通道、16 位、5Msps 差分输入 ADC

概览

优势和特点

  • 5Msps 吞吐速率
  • ±3LSB INL (典型值)，±8LSB INL 得到保证
  • 保证 16 位，无漏失码
  • 8VP-P 差分输入和宽输入共模范围

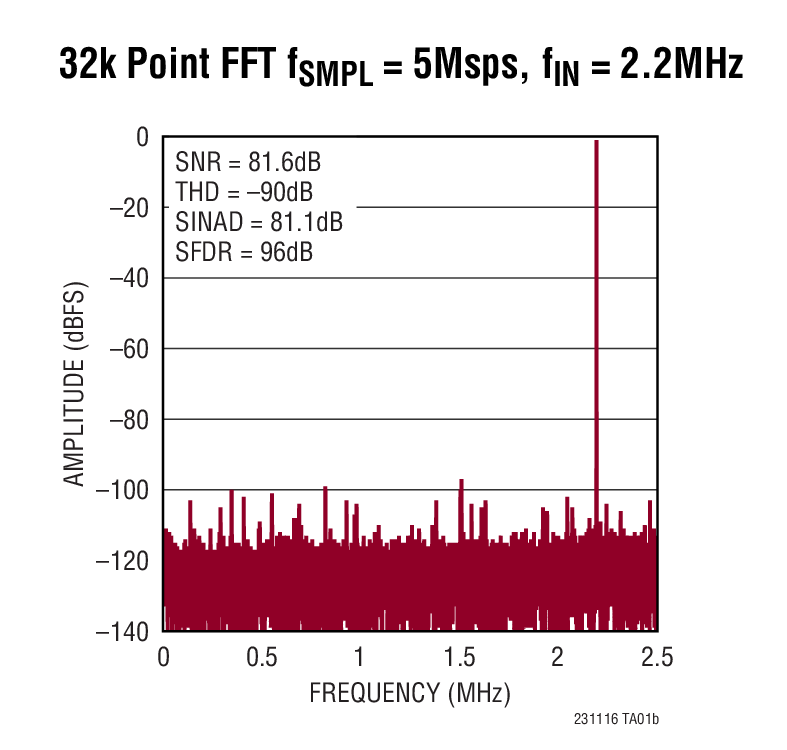

  • 在 fIN = 2.2MHz 时的 SNR 典型值为 81dB
  • 在 fIN = 2.2MHz 时的 THD 典型值为 –90dB
  • 保证工作温度范围：–40°C 至 125°C
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准和 1.25V 外部基准输入
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功率耗散：在 VDD = 5V 时为 50mW (典型值)

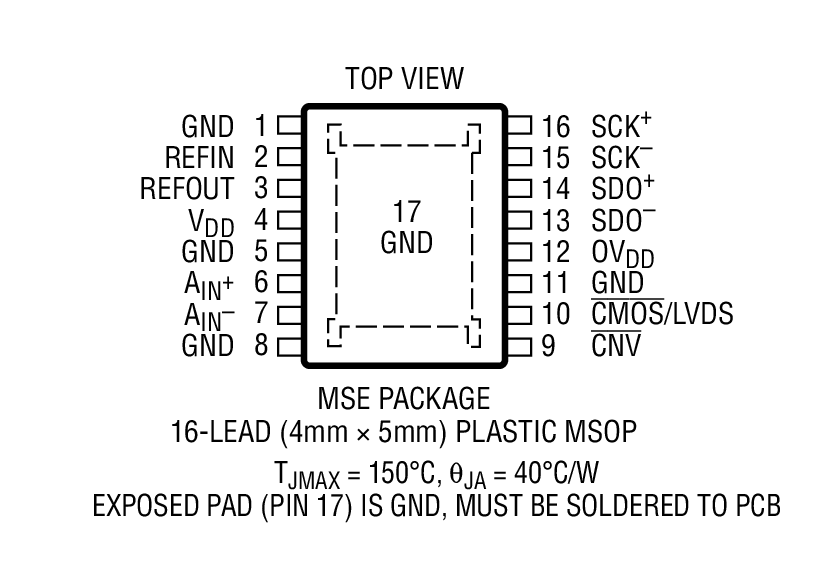

  • 小外形 16 引脚 (4mm x 5mm) MSOP 封装

产品详情

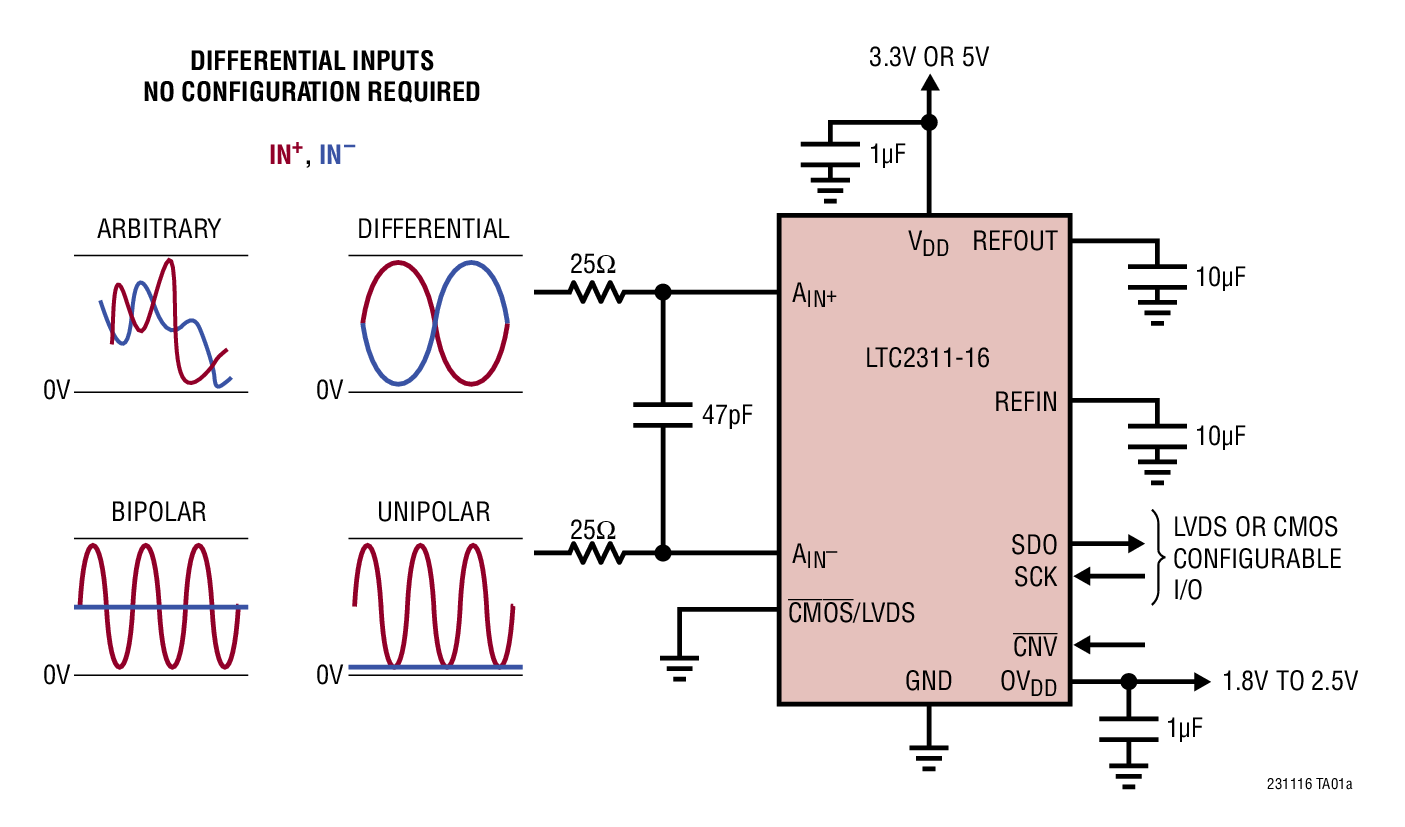

LTC®2311-16 是一款低噪声、高速、16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2311-14 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2311-14 实现了 ±3LSB INL (典型值)、无漏失码 (在 16 位) 和 81dB SNR (典型值)。

LTC2311-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准，并提供了一个外部 1.25V 缓冲基准输入。另外，LTC2311-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率和单周期延迟特性使 LTC2311-16 成为众多高速应用的理想选择。LTC2311-16 在采用一个 5V 电源时仅消耗 50mW 功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。


应用

  • 高速数据采集系统
  • 通信
  • 远程数据采集
  • 成像
  • 光网络
  • 汽车
  • 多相电机控制

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

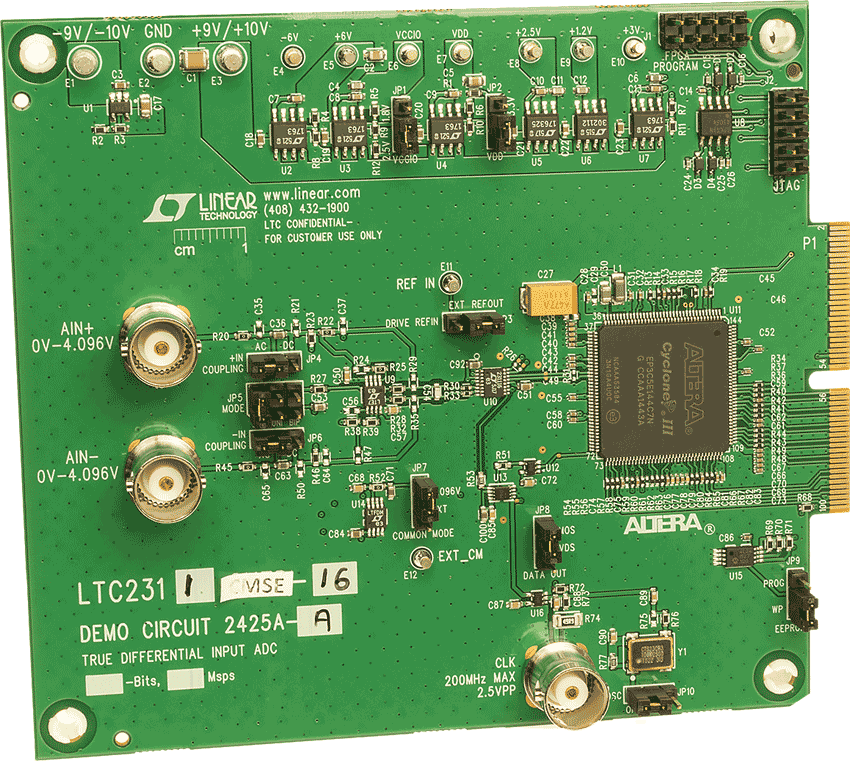

评估套件 (1)

参考资料

  • 查看全部 (7)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 产品选择卡 (2)
  • 技术文章 (1)
  • 在线研讨会 (1)
    • Document Type

    软件代码及系统需求

    评估板代码

    ZIP
    111.00K

    DC2425 CPLD Source Code

    评估软件

    LinearLab Tools
    A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC2311-12
    LTC2311-14
    LTC2311-16
