LTC2311-14

具宽输入共模范围的 14 位带符号位、5Msps 差分输入 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 吞吐速率:5Msps
  • 保证±0.75LSB INL(典型值)、±2LSB INL
  • 保证14位、无失码

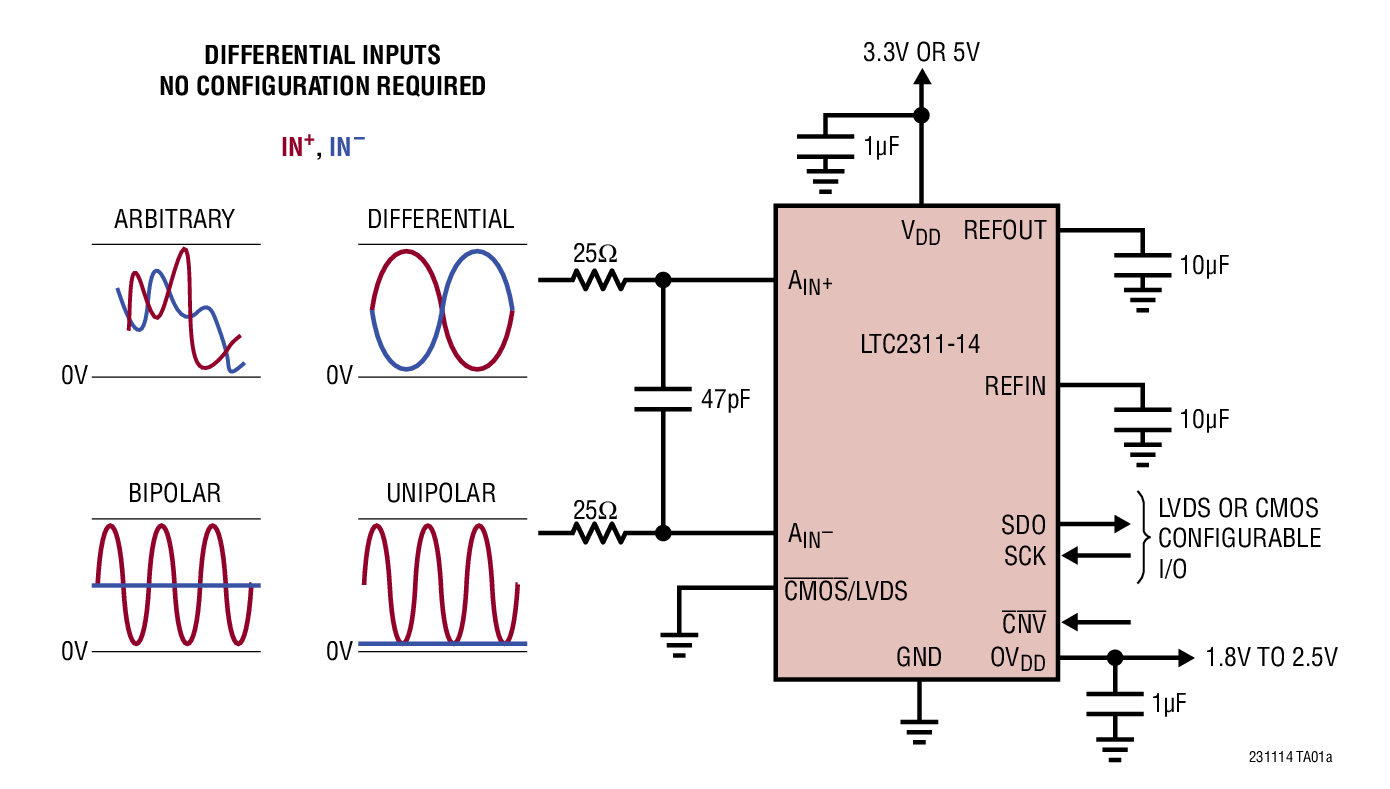

  • 具有宽输入共模范围的8VP-P差分输入

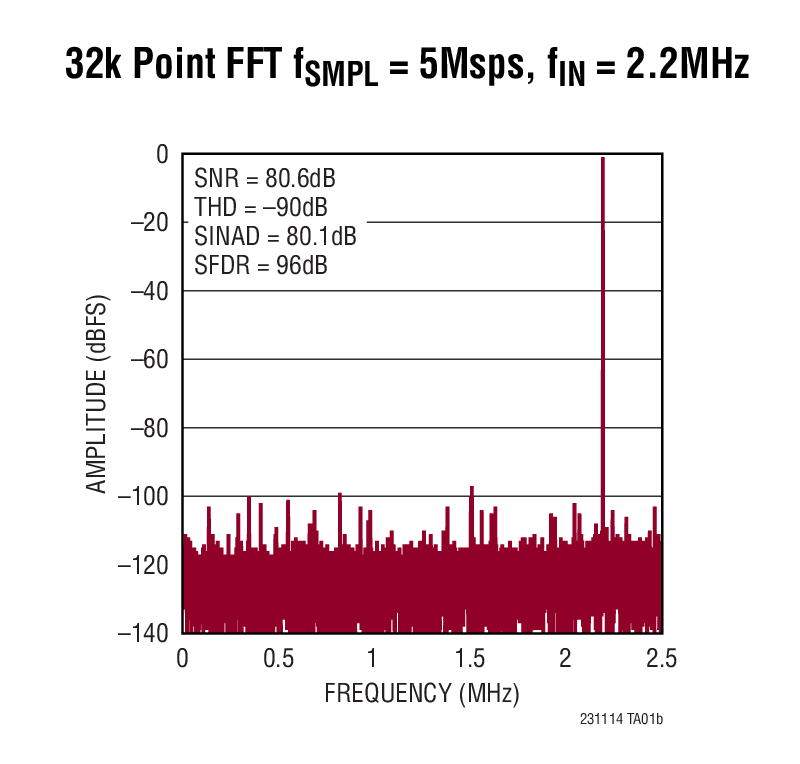

  • 80dB SNR(典型值,fIN = 2.2MHz)
  • –90dB THD(典型值,fIN = 2.2MHz)
  • 保证工作温度范围为–40°C至125°C
  • 3.3V或5V单电源
  • 低漂移(最大20ppm/°C)2.048V或4.096V内部基准电压源,带1.25V外部基准电压源输入
  • I/O电压范围:1.8V至2.5V
  • 兼容CMOS或LVDS SPI的串行I/O
  • 功耗:50mW(VDD = 5V,典型值)

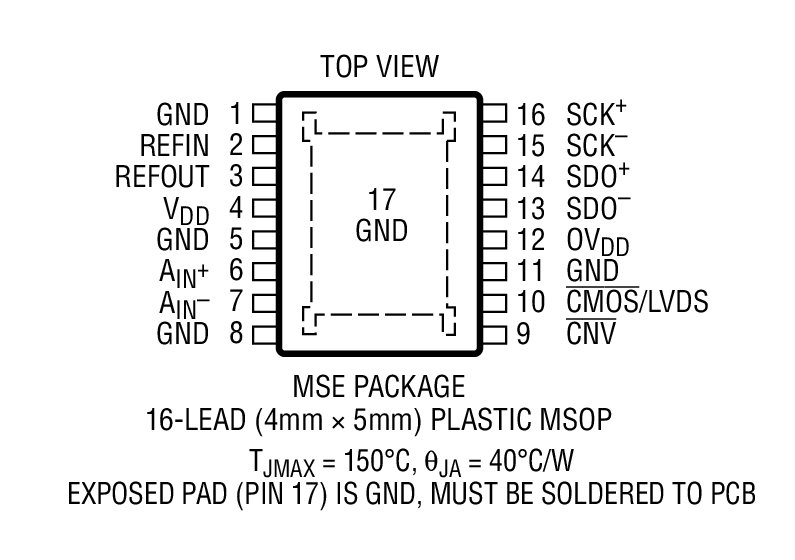

  • 小型16引脚(4mm × 5mm) MSOP封装
  • 符合AEC-Q100标准,适用于汽车应用
更多细节
show more Icon

LTC®2311-14 是一款低噪声、高速、14 位带符号位逐次逼近型寄存器 (SAR) ADC,其具有差分输入和宽输入共模范围。LTC2311-14 采用单 3.3V 或 5V 工作电源,具有一个 8VP-P 的差分输入范围,从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2311-14 实现了 ±0.75LSB INL (典型值)、无漏失码 (在 14 位) 和 80dB SNR (典型值)。

LTC2311-14 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准,并提供了一个外部 1.25V 缓冲基准输入。另外,LTC2311-14 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率和单周期延迟特性使 LTC2311-14 成为众多高速应用的理想选择。LTC2311-14 在采用一个 5V 电源时仅消耗 50mW 功率,并提供了打盹和睡眠模式以将功耗降低至 5μW,从而达到在待用期间进一步省电的目的。


应用

  • 高速数据采集系统
  • 通信
  • 远程数据采集
  • 成像
  • 光网络
  • 汽车
  • 多相电机控制

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2311CMSE-14#PBF
  • HTML
  • HTML
LTC2311CMSE-14#TRPBF
  • HTML
  • HTML
LTC2311HMSE-14#PBF
  • HTML
  • HTML
LTC2311HMSE-14#TRPBF
  • HTML
  • HTML
LTC2311HMSE-14#WPBF
  • HTML
  • HTML
LTC2311HMSE-14#WTRPBF
  • HTML
  • HTML
LTC2311IMSE-14#PBF
  • HTML
  • HTML
LTC2311IMSE-14#TRPBF
  • HTML
  • HTML
LTC2311IMSE-14#WPBF
  • HTML
  • HTML
LTC2311IMSE-14#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2311CMSE-14#PBF

量产

LTC2311CMSE-14#TRPBF

量产

LTC2311HMSE-14#PBF

量产

LTC2311HMSE-14#TRPBF

量产

LTC2311IMSE-14#PBF

量产

LTC2311IMSE-14#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2311CMSE-14#PBF

量产

LTC2311CMSE-14#TRPBF

量产

LTC2311HMSE-14#PBF

量产

LTC2311HMSE-14#TRPBF

量产

LTC2311IMSE-14#PBF

量产

LTC2311IMSE-14#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

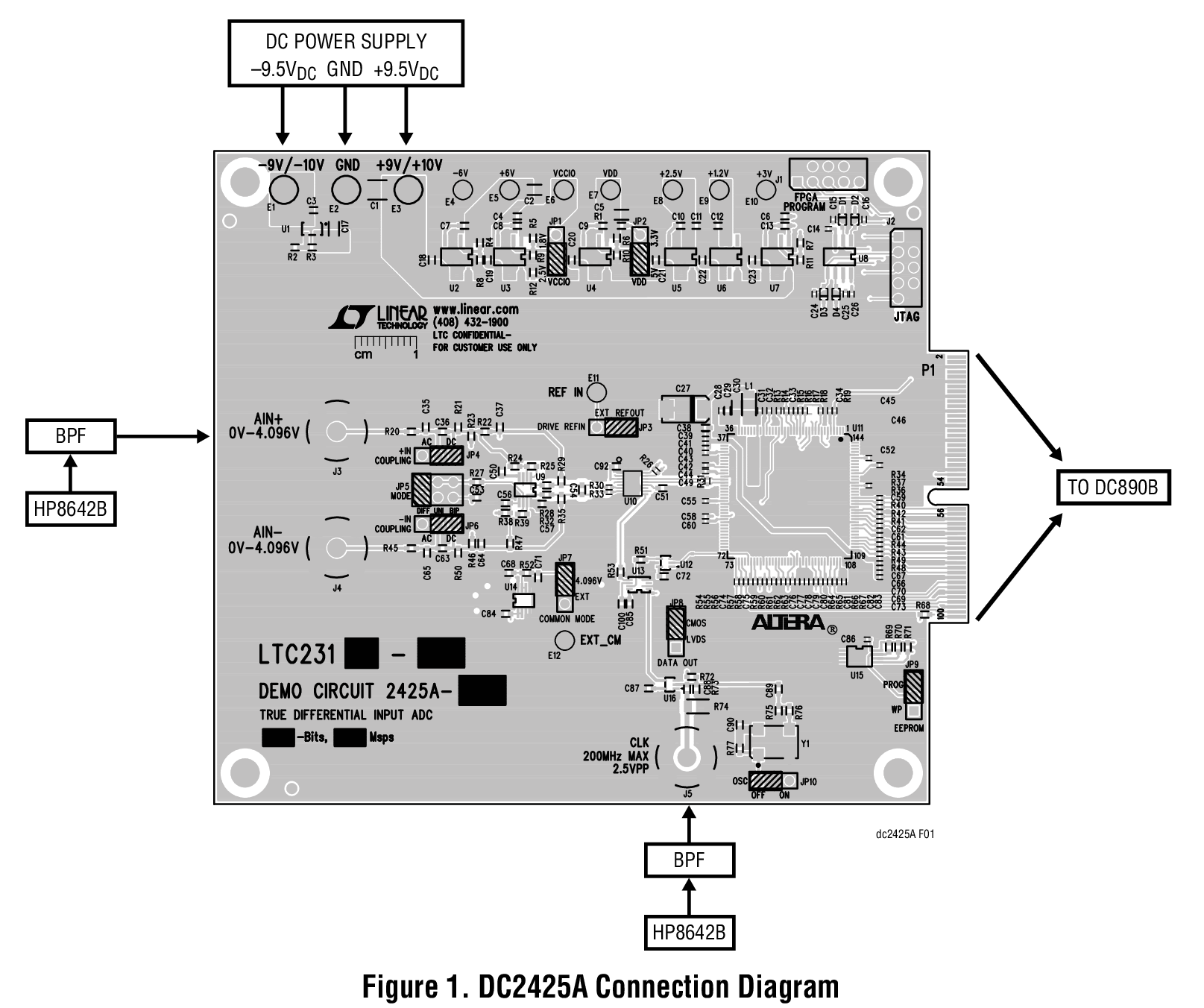

DC2425A-C

LTC2311-14演示板 | 14位5Msps真差分输入串行SAR ADC(需要DC890)

zoom

DC2425A-C

LTC2311-14演示板 | 14位5Msps真差分输入串行SAR ADC(需要DC890)

LTC2311-14演示板 | 14位5Msps真差分输入串行SAR ADC(需要DC890)

产品详情

演示电路2425A采用LTC®2311系列。这些差分、单通道、16位、串行高速逐次逼近寄存器(SAR) ADC具有高达5Msps的采样速率,采用16引脚MSOP封装。LTC2311系列具有最大20ppm/°C的内部漂移基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意,该演示板默认配置为CMOS操作;有关LVDS操作,请参见JP3下的笔记。该演示手册针对LTC2311,但适用于该系列中的所有器件,主要区别在于采样速率和/或位数。
