LTC2310-16

量产

具宽输入共模范围的 16 位、2Msps 差分输入 ADC

产品模型: 6

Viewing:

概述

2Msps 吞吐速率
±3LSB INL (典型值)，±8LSB INL 得到保证
保证 16 位，无漏失码
8V_P-P 差分输入和宽输入共模范围
在 f_IN = 500kHz 时 SNR 为 82dB (典型值)
在 f_IN = 500kHz 时 THD 为 –93dB (典型值)
无周期延迟
保证工作温度范围：–40°C 至 125°C
单 3.3V 或 5V 电源
低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准和 1.25V 外部基准输入
1.8V 至 2.5V I/O 电压
CMOS 或 LVDS SPI 兼容型串行 I/O
在 V_DD = 5V 时功耗为 35mW (典型值)
小外形 16 引脚 (4mm x 5mm) MSOP 封装

LTC^®2310-16 是一款低噪声、高速、16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2310-16 采用单 3.3V 或 5V 工作电源，具有一个 8V_P-P 的差分输入范围，从而使之非常适合那些要求宽动态范围和高共模抑制的应用。LTC2310-16 实现了 ±3LSB INL (典型值)、无漏失码 (在 16 位) 和 82dB SNR (典型值)。

LTC2310-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准，并提供了一个外部 1.25V 缓冲基准输入。另外，LTC2310-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。2Msps 的高吞吐速率和无周期延迟特性使得 LTC2310-16 成为众多高速应用的理想选择。LTC2310-16 在采用一个 5V 电源时仅消耗 35mW 的功率，并且提供了打盹和睡眠模式以降低功耗，从而达到在待用期间进一步省电的目的。

Applications

高速数据采集系统
通信
远程数据采集
成像
光网络
汽车
多相电机控制

产品模型: 6

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2310CMSE-16#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2310CMSE-16#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2310HMSE-16#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2310HMSE-16#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2310IMSE-16#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC2310IMSE-16#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
		PCN24_0004_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC2310CMSE-16#PBF	量产
LTC2310CMSE-16#TRPBF	量产
LTC2310HMSE-16#PBF	量产
LTC2310HMSE-16#TRPBF	量产
LTC2310IMSE-16#PBF	量产
LTC2310IMSE-16#TRPBF	量产
2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LTC2310CMSE-16#PBF	量产
LTC2310CMSE-16#TRPBF	量产
LTC2310HMSE-16#PBF	量产
LTC2310HMSE-16#TRPBF	量产
LTC2310IMSE-16#PBF	量产
LTC2310IMSE-16#TRPBF	量产

这是最新版本的数据手册

软件资源

Evaluation Software 1

LinearLab Tools

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

LinearLab Tools

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
基准电压源 1
LTC6655	量产	0.25ppm 噪声、低漂移、精准基准系列
运算放大器 1
LT1818	量产	400MHz、2500V/μs、9mA 单通道运算放大器

部分模型	产品周期	描述
LTC2311-16	量产	具宽输入共模范围的 16 位带、5Msps 差分输入 ADC
LTC2321-16	量产	具宽输入共模范围的双通道、16 位、2Msps 差分输入 ADC

评估套件

LTC2310-16演示板 | 16位2Msps真差分输入串行SAR ADC（需要DC890）

立即购买更多内容

产品详情

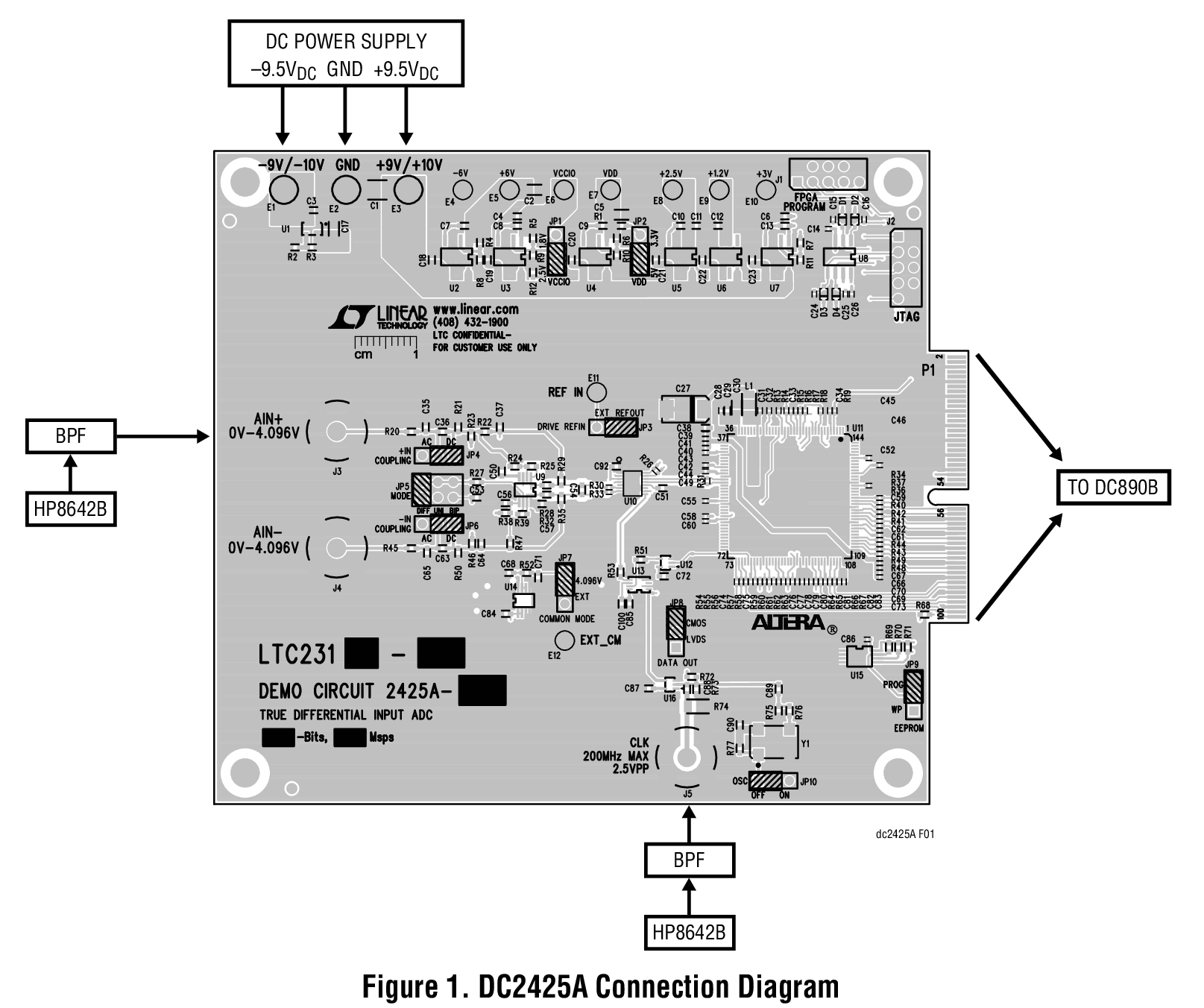

演示电路2425A采用LTC^®2311系列。这些差分、单通道、16位、串行高速逐次逼近寄存器(SAR) ADC具有高达5Msps的采样速率，采用16引脚MSOP封装。LTC2311系列具有最大20ppm/°C的内部漂移基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意，该演示板默认配置为CMOS操作；有关LVDS操作，请参见JP3下的笔记。该演示手册针对LTC2311，但适用于该系列中的所有器件，主要区别在于采样速率和/或位数。
