概览
优势和特点
- 12 位分辨率
- 低功率：1.5mW (在 1ksps)，35μW (睡眠模式)
- 14ksps 吞吐速率
- 内部基准
- 低噪声：SNR = 73.5dB
- 保证无漏失码
- 单 5V 电源
- 具有 9 个地址和 1 个全局地址 (用于实现同步) 的二线式 I2C 兼容型串行接口
- 快速转换时间：1.3μs
- 单通道 (LTC2301) 和两通道 (LTC2305) 版本
- 单极或双极输入范围 (可利用软件来选择)
- 内部转换时钟
- 保证工作温度范围：-40ºC 至 125ºC (MSOP 封装)

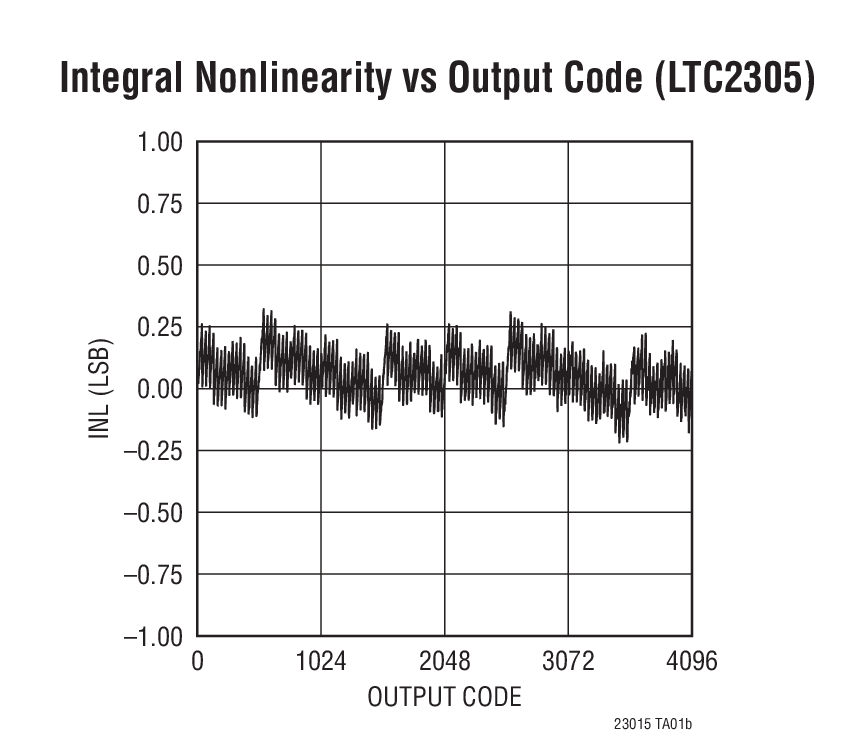

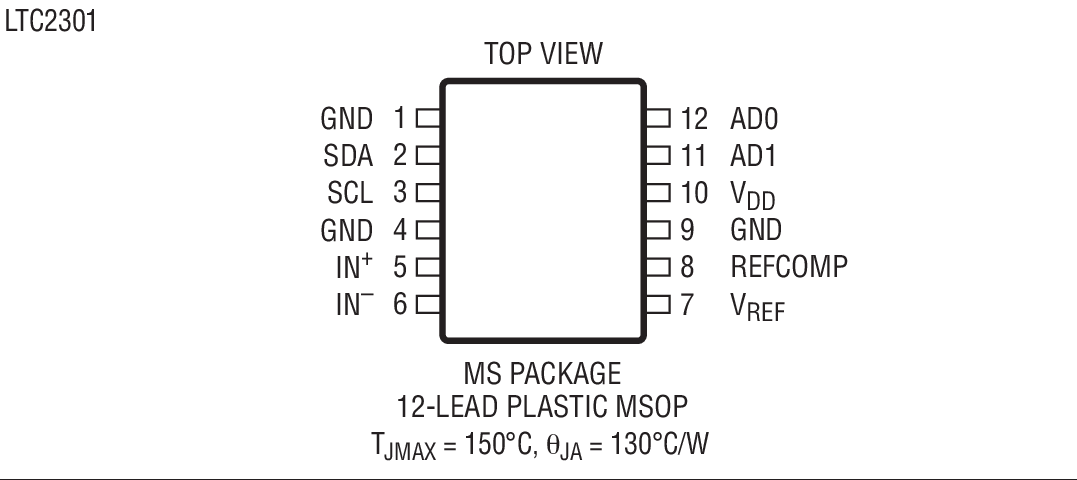

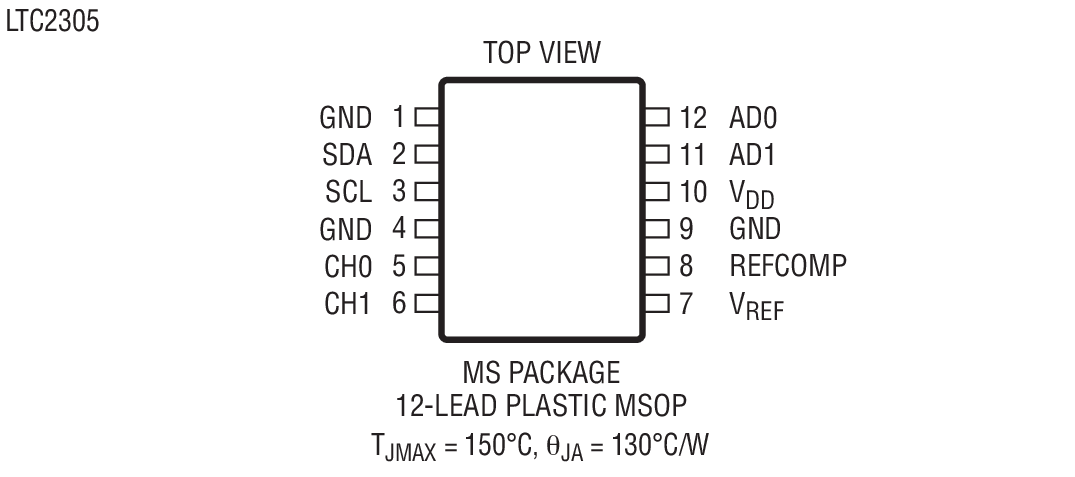

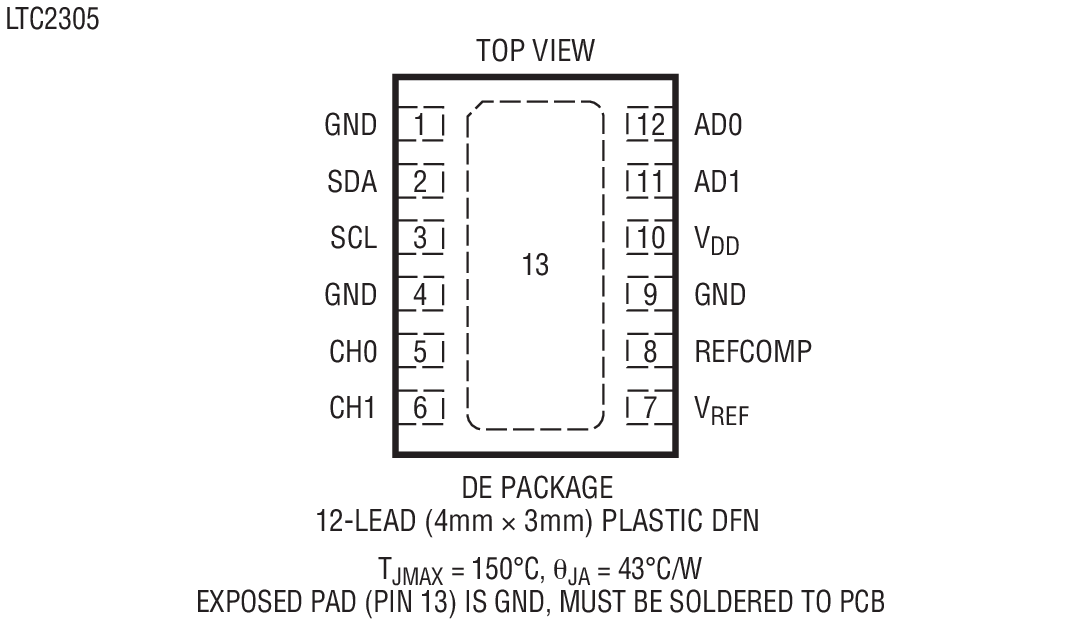

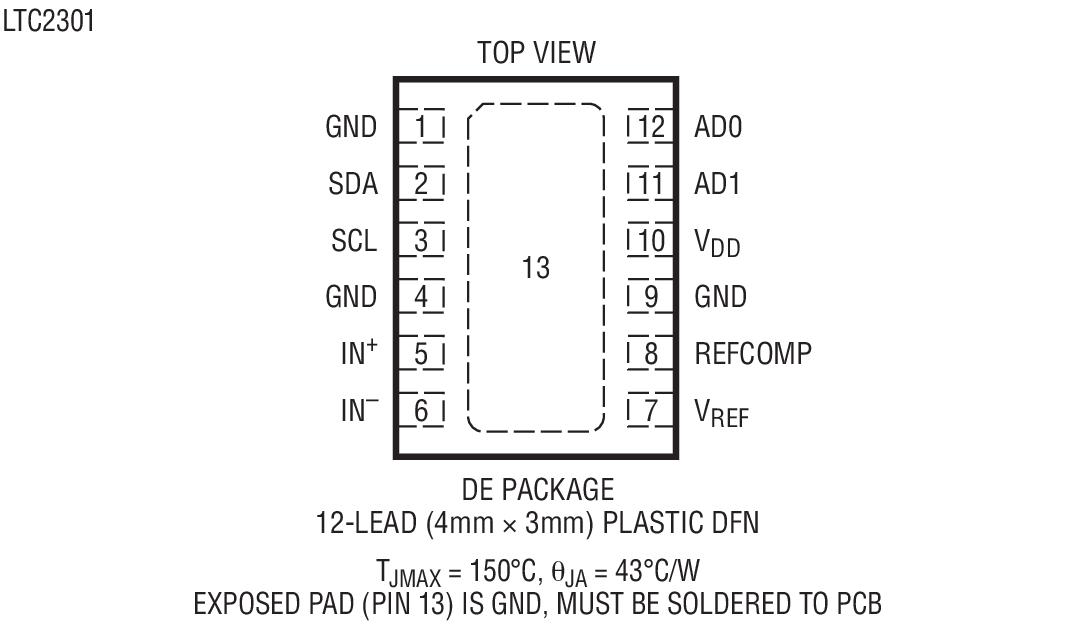

- 12 引脚 4mm x 3mm DFN 封装和 12 引脚 MSOP 封装
产品详情
LTC®2301/LTC2305是低噪声、低功耗、单通道/双通道、12位逐次逼近型ADC，具有一个I2C兼容型串行接口。这些ADC包括一个内部基准电压源和一个全差分采样及保持电路，用于降低共模噪声。LTC2301/LTC2305采用内部时钟工作，以实现1.3μs的快速转换时间。
LTC2301/LTC2305采用5V单电源供电，在1ksps吞吐速率下功耗仅300μA。不执行转换操作时，该ADC将进入打盹模式，从而降低了功耗。
LTC2301/LTC2305采用12引脚4mm x 3mm小型DFN封装和12引脚MSOP封装。2.5V内部基准电压源进一步降低了PCB板空间要求。
LTC2301/LTC2305具有低功耗和小尺寸特性，非常适合电池供电型和便携式应用，同时还提供双线式I2C兼容串行接口，使这些ADC成为空间受限型系统的不错选择。
应用
- 工业过程控制
- 电机控制
- 加速度计测量
- 电池供电仪表
- 隔离式和/或远程数据采集
- 电源监控
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

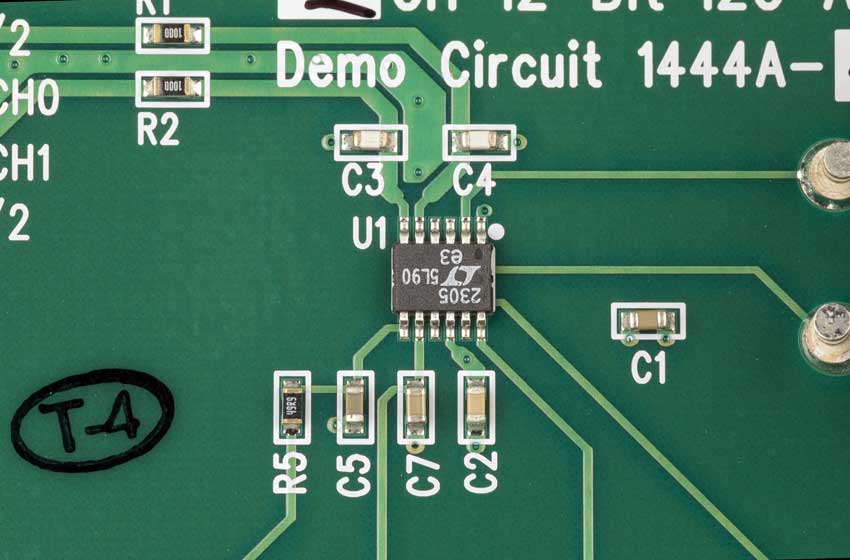

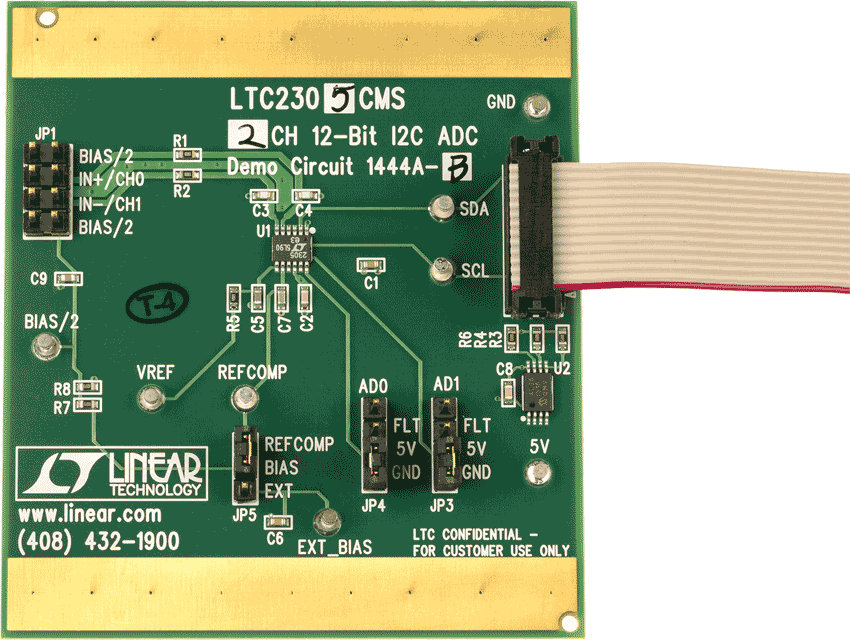

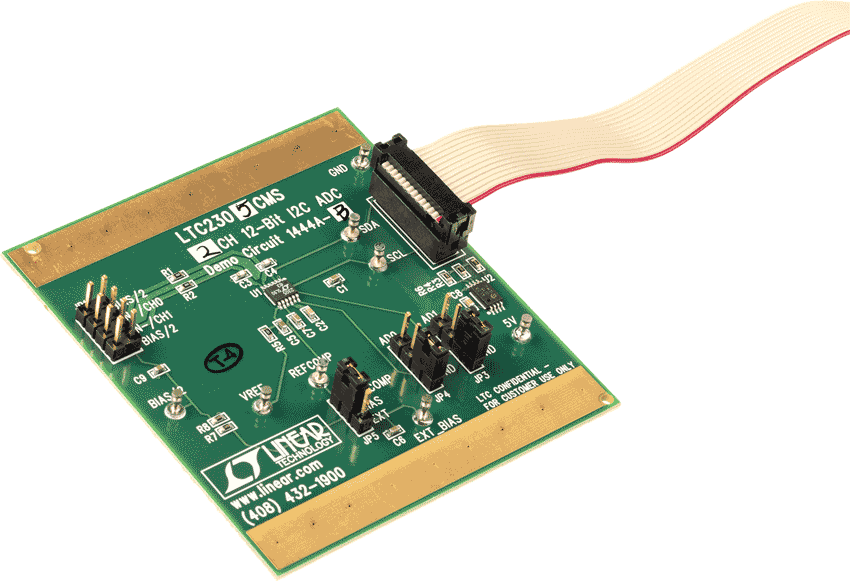

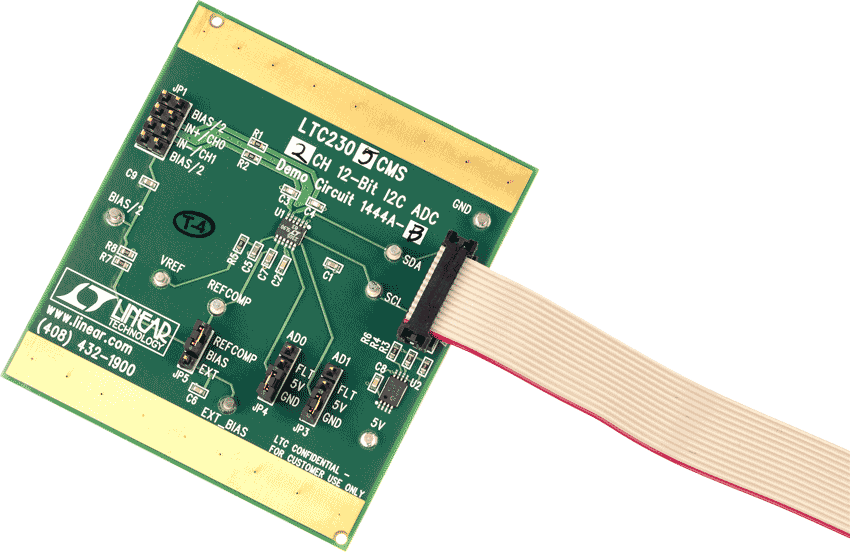

评估套件 (1)
参考资料
-
R461 Reliability Data3/22/2018
-

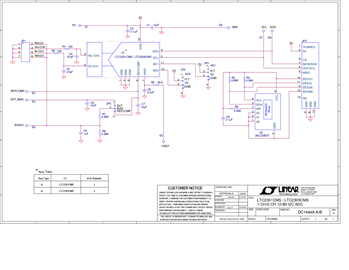

DC1444A - Demo Manual9/24/2009
-
SAR ADC Input Types6/2/2015
-
General Purpose SAR ADCs10/12/2010
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC2305 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2305CDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2305CDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2305CMS#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2305CMS#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2305HMS#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2305HMS#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2305IDE#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2305IDE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2305IMS#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| LTC2305IMS#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP | |
| Wafer Fabrication Data | R461 Reliability Data |
