LTC2271

16位、20Msps、串行、低噪声、双通道ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双通道同时采样 ADC
  • 串行 LVDS 输出：每个通道 1、2 或 4 位
  • 84.1dB SNR (46μVRMS 输入参考噪声)
  • 99dB SFDR
  • 低功率：185mW (总值)，92mW (每通道)
  • 单 1.8V 电源
  • 可选的输入范围：1VP-P 至 2.1VP-P
  • 200MHz 满功率带宽 S/H (采样及保持)
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚可兼容：
             LTC2190：16 位、25Msps、104mW
  • 52 引脚 (7mm x 8mm) QFN 封装
更多细节
show more Icon

LTC®2271是一款双通道、同步采样16位模数转换器，专为对高频、宽动态范围信号进行数字化处理而设计。它非常适合要求苛刻的通信应用，具有84.1dB SNR和99dB无杂散动态范围(SFDR)等AC性能。

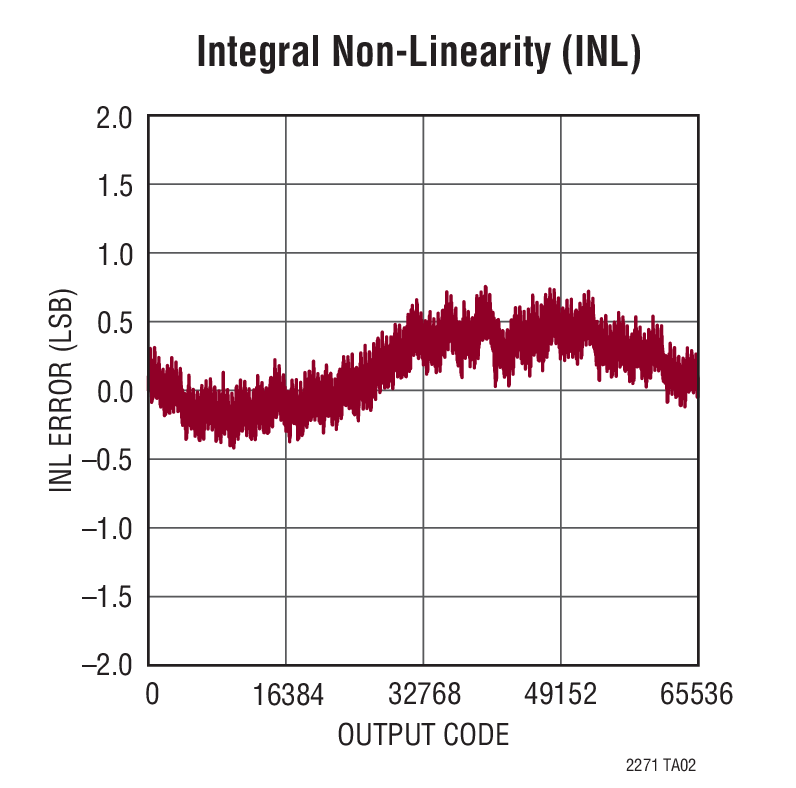

直流特性包括±1LSB INL（典型值）、±0.2LSB DNL（典型值），并在工作温度范围内无失码。转换噪声为1.44LSBRMS。

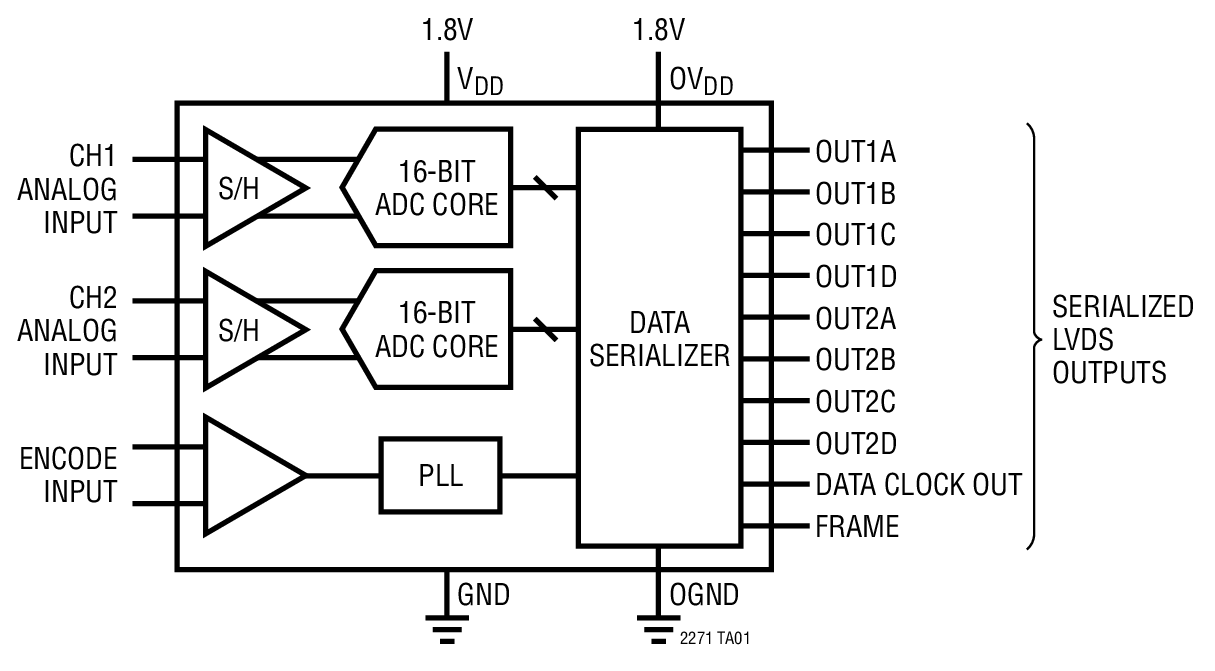

数字输出为串行LVDS，以尽量减少数据线的数目。每个通道一次输出1位、2位或4位。LVDS驱动器具有可选的内部端接和可调输出电平，以确保干净的信号完整性。

ENC+和ENC–输入可采用正弦波、PECL、LVDS、TTL或CMOS输入以差分或单端方式驱动。内部时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。



应用

  • 低功耗仪器仪表
  • 软件定义无线电
  • 便携式医疗成像
  • 多通道数据采集
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2271

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/11/2012
英文

LTC2271: 16-Bit, 20Msps Serial Low Noise Dual ADC Data Sheet

打开PDF文件

redirect
399.00K
download

下载 PDF

PDF Vector

PDF

更新 11/27/2012
日文

LTC2271: 16ビット、20Mspsシリアル低ノイズ・デュアルA/Dコンバータ データシート

打开PDF文件

redirect
997.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 08/11/2015
英文
DC1763A - Demo Manual redirect icon

1.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R538 Reliability Data redirect icon

68.74 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

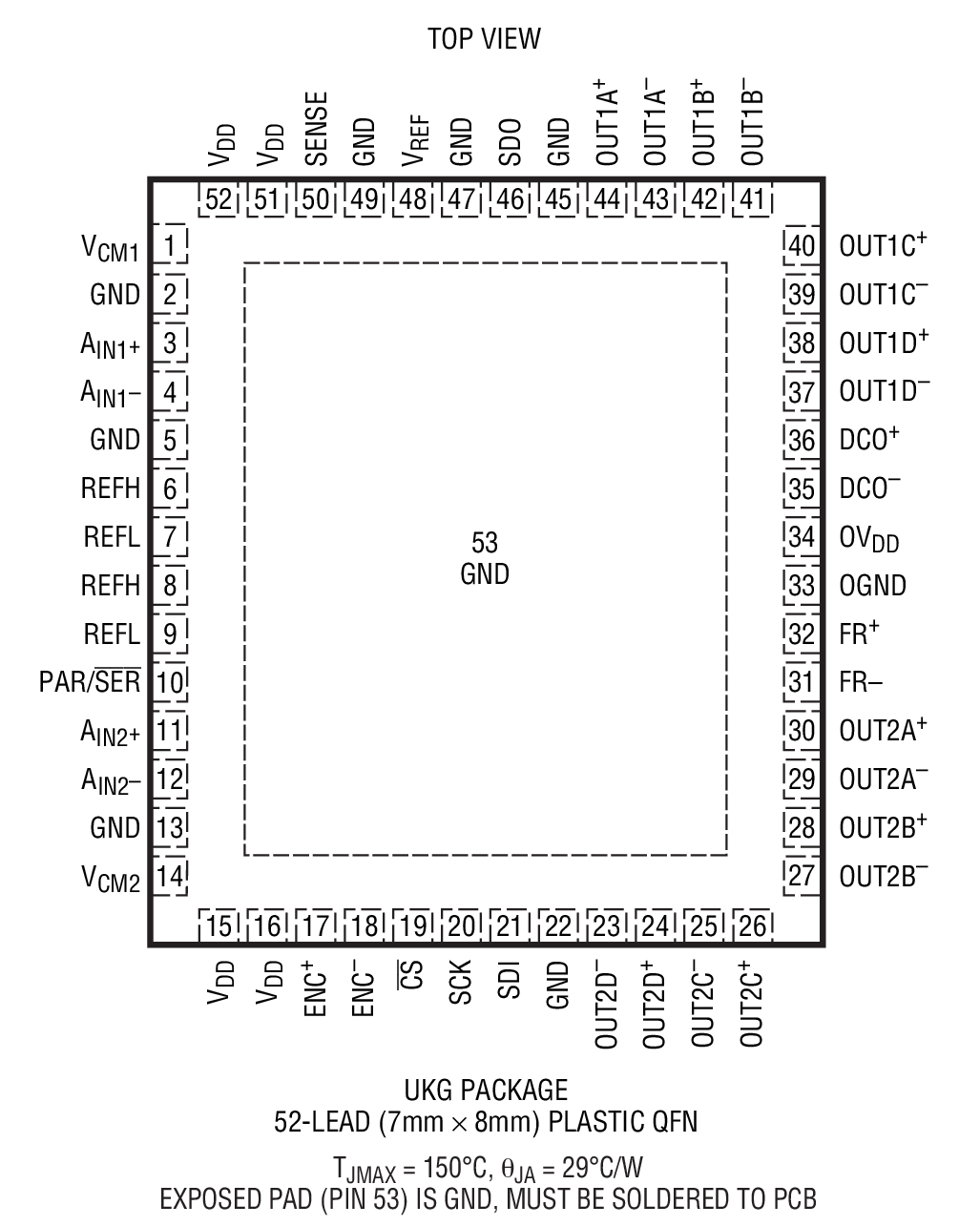

LTC2271CUKG#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2271CUKG#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2271IUKG#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2271IUKG#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

全差分放大器1
LTC6409
popup image
Cart

推荐新设计使用

10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

整数N分频PLL1
LTC6946
popup image
Cart

最后购买期限

具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

reference details image

DC1763A-G

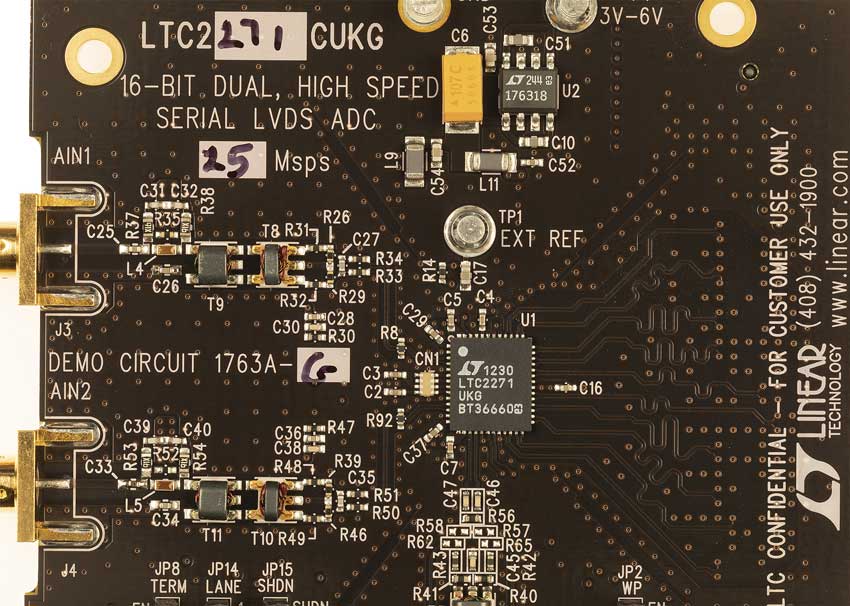

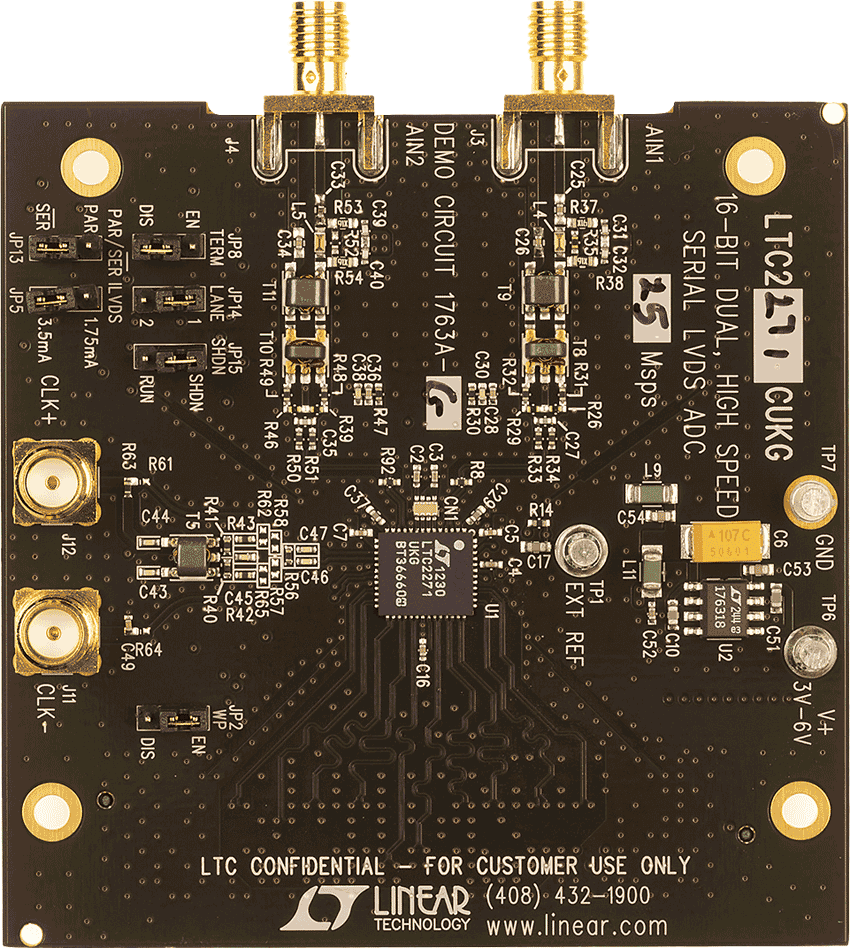

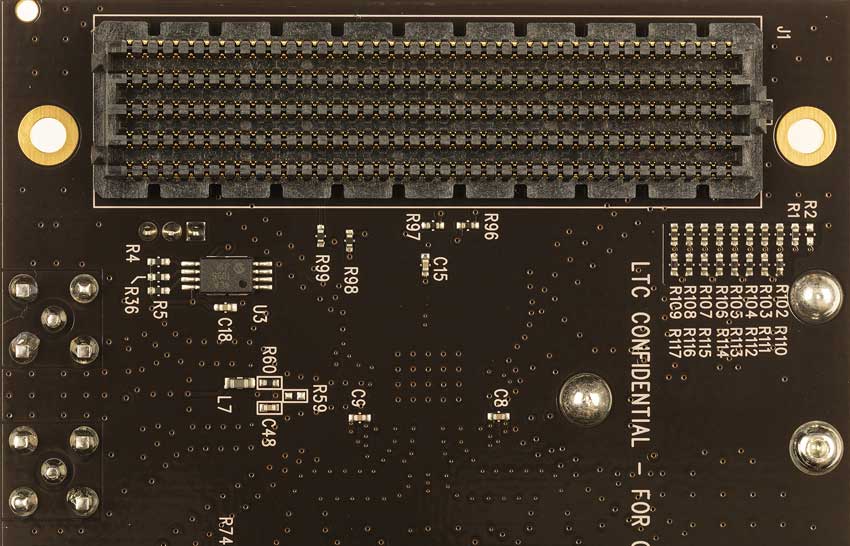

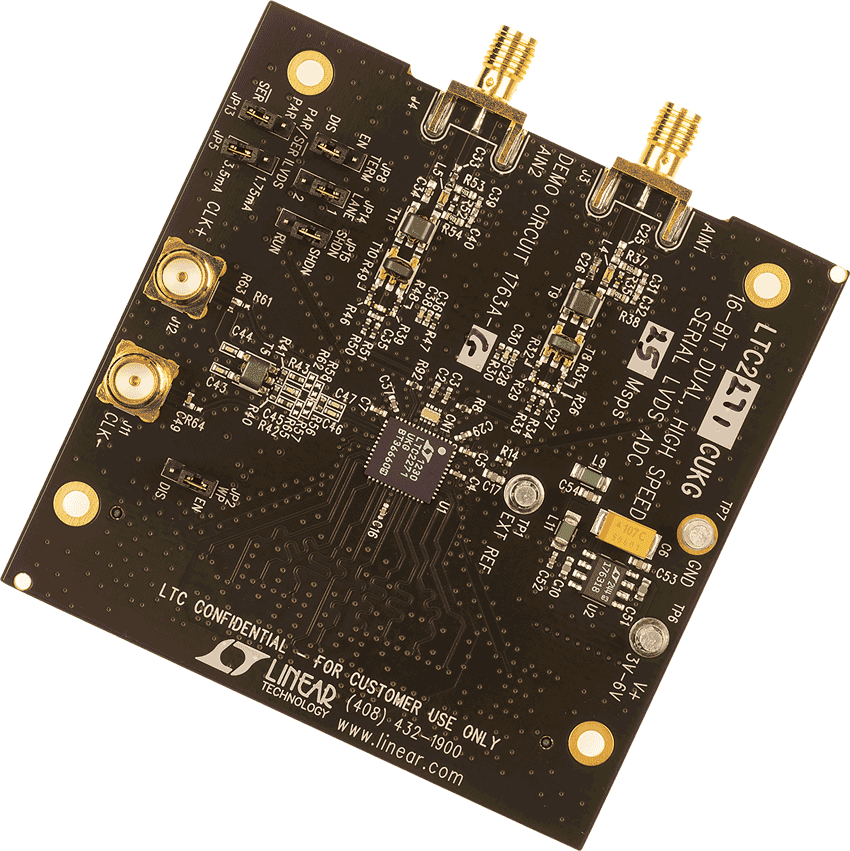

LTC2271: 16-bit 20Msps Low Noise ADC, Serial LVDS Outputs, 5-170MHz, Requires DC1371 and DC1075
