概览
优势和特点
- 采用 MSOP 封装的 16 位、150ksps ADC
- 单 3V 电源
- 低电源电流：450μA (典型值)
- 自动停机功能可把电源电流减小至 10μA (在 1ksps)
- 真正的差分输入
- 单通道 (LTC1864L) 或双通道 (LTC1865L) 版本
- SPI/MICROWIRE™ 兼容型串行 I/O
- 12 位 LTC1285 / LTC1288 的 16 位升级版器件
- 与 12 位 LTC1860L / LTC1861L 引脚兼容
- 无最小数据传输速率
产品详情
LTC®1864L / LTC1865L 是采用 MSOP 和 SO-8 封装的 16 位 A/D 转换器，它们依靠单 3V 电源工作。在 150ksps 采样速率条件下，电源电流仅为 450μA。在较低的速度下，电源电流将减小，原因是 LTC1864L / LTC1865L 在转换操作之间将自动断电。这些 16 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1864L 具有一个差分模拟输入和一个外部基准引脚。LTC1865L 提供了一个可利用软件来选择的双通道 MUX 和一个外部基准引脚 (在 MSOP 封装版本上)。
三线式串行 I/O、小外形 MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合紧凑、低功率、高速系统。
这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 工作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。
应用
- 高速数据采集
- 便携式或紧凑型仪表
- 低功率电池供电式仪表
- 隔离式和 / 或远程数据采集
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R380 Reliability Data3/22/2018
-

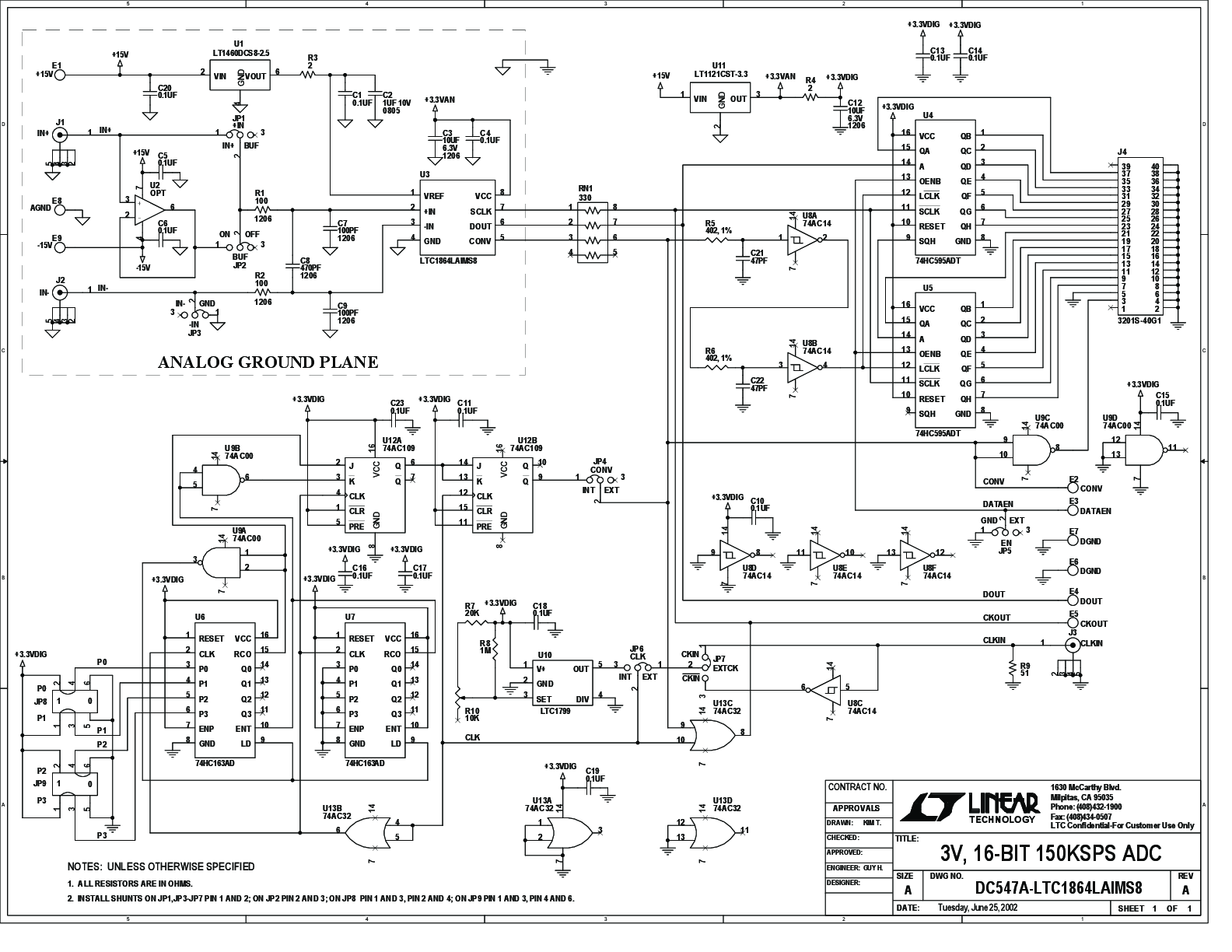

DC547A - Demo Manual6/27/2013
-
