LTC1864

采用 MSOP 封装的微功率、16 位、250ksps 单通道和双通道ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
Linduino LTC1867 - DC806A Linduino .INO File Download 26.00KB Linduino LTC1867 Linduino .CPP File Download 5.00KB Linduino LTC1867 Linduino Header File Download 8.00KB
产品模型 20
特性
  • 采用 MSOP 封装的 16 位、250ksps ADC
  • 单 5V 电源
  • 低电源电流：850Μa (典型值)
  • 自动停机功能可把电源电流减小至 2μA (在 1ksps)
  • 真正的差分输入
  • 单通道 (LTC1864) 或双通道 (LTC1865) 版本
  • SPI/MICROWIRE™ 兼容型串行 I/O
  • 16 位升级至 12 位 LTC1286/LTC1298
  • 与 12 位 LTC1860/LTC1861 引脚兼容
  • 保证运作至 +125℃ (MSOP 封装)
更多细节
show more Icon

LTC®1864/LTC1865 是采用 MSOP 和 SO-8 封装的 16 位 A/D 转换器，采用单 5V工作电源。在 250ksps 采样速率条件下，电源电流仅为 850μA。在较低的速度下，电源电流将减小，原因是 LTC1864/LTC1865 在转换操作之间自动断电。这些 16 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1864 具有一个差分模拟输入和一个可调基准引脚。LTC1865 提供了一个可利用软件来选择的双通道 MUX 和一个可调基准引脚 (在 MSOP 封装版本上)。

三线式串行 I/O、小外形 MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合于紧凑、低功率、高速系统。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 运作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。


Applications

  • 高速数据采集
  • 便携式或紧凑型仪表
  • 低功率电池供电型仪表
  • 隔离和/或远程数据采集
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
Linduino LTC1867 - DC806A Linduino .INO File Download 26.00KB Linduino LTC1867 Linduino .CPP File Download 5.00KB Linduino LTC1867 Linduino Header File Download 8.00KB
产品模型 20
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC1864

文档

10
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 设计笔记
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/03/2017
英文

LTC1864/LTC1865: µPower, 16-Bit, 250ksps 1- and 2-Channel ADCs in MSOP Data Sheet

打开PDF文件

redirect
377.00K
download

下载 PDF

PDF Vector

PDF

更新 05/31/2005
日文

LTC1864: MSOP パッケージのマイクロパワー、16 ビット、250 ksps、1 チャネル/2 チャネル ADC データシート

打开PDF文件

redirect
462.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R380 Reliability Data redirect icon

200.96 K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 07/28/2014
英文
DN308 - 100MHz Op Amp Features Low Noise Rail-to-Rail Performance While Consuming Only 2.5mA redirect icon

86.00K

download

下载 PDF

PDF Vector

PDF

更新 08/09/2004
中文
DN308 - 100MHz Op Amp Features Low Noise Rail-to-Rail Performance While Consuming Only 2.5mA redirect icon

965.00K

download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
日文
DN308 レール・トゥ・レールで動作し、2.5mAしか消費しない低ノイズ100MHzオペアンプ redirect icon

64.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 07/02/2013
英文
DC416A - Demo Manual redirect icon

350.00K

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 12/01/2002
英文
SOT-23 Digitally Controlled Amplifier Puts Programmable Gain Anywhere redirect icon

PDF Vector

HTML

更新 08/01/2002
英文
Use a Single Input to Acquire Two Similar Signals Simultaneously and Other AC Techniques for the LTC1864 redirect icon

PDF Vector

HTML

更新 03/01/2002
英文
250ksps 16-Bit ADC in a Tiny MSOP Package Offers an Excellent Combination of Speed, Power and Size redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

LTC1864/LTC1865: µPower, 16-Bit, 250ksps 1- and 2-Channel ADCs in MSOP Data Sheet

可靠性数据 1

R380 Reliability Data

用户手册 1

DC416A - Demo Manual

设计笔记 1

DN308 - 100MHz Op Amp Features Low Noise Rail-to-Rail Performance While Consuming Only 2.5mA

技术文章 3

SOT-23 Digitally Controlled Amplifier Puts Programmable Gain Anywhere
Use a Single Input to Acquire Two Similar Signals Simultaneously and Other AC Techniques for the LTC1864
250ksps 16-Bit ADC in a Tiny MSOP Package Offers an Excellent Combination of Speed, Power and Size

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC1864ACMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864ACMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864ACS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864ACS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864AHMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864AHMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864AIMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864AIMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864AIS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864AIS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864CMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864CMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864CS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864CS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864HMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864HMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864IMS8#PBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864IMS8#TRPBF 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864IS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1864IS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1864ACMS8#PBF

量产

LTC1864ACMS8#TRPBF

量产

LTC1864AHMS8#PBF

量产

LTC1864AHMS8#TRPBF

量产

LTC1864AIMS8#PBF

量产

LTC1864AIMS8#TRPBF

量产

LTC1864CMS8#PBF

量产

LTC1864CMS8#TRPBF

量产

LTC1864HMS8#PBF

量产

LTC1864HMS8#TRPBF

量产

LTC1864IMS8#PBF

量产

LTC1864IMS8#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC1864ACMS8#PBF

量产

LTC1864ACMS8#TRPBF

量产

LTC1864AHMS8#PBF

量产

LTC1864AHMS8#TRPBF

量产

LTC1864AIMS8#PBF

量产

LTC1864AIMS8#TRPBF

量产

LTC1864CMS8#PBF

量产

LTC1864CMS8#TRPBF

量产

LTC1864HMS8#PBF

量产

LTC1864HMS8#TRPBF

量产

LTC1864IMS8#PBF

量产

LTC1864IMS8#TRPBF

量产

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1864ACS8#PBF

量产

LTC1864ACS8#TRPBF

量产

LTC1864AIS8#PBF

量产

LTC1864AIS8#TRPBF

量产

LTC1864CS8#PBF

量产

LTC1864CS8#TRPBF

量产

LTC1864IS8#PBF

量产

LTC1864IS8#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1864ACS8#PBF

量产

LTC1864ACS8#TRPBF

量产

LTC1864AIS8#PBF

量产

LTC1864AIS8#TRPBF

量产

LTC1864CS8#PBF

量产

LTC1864CS8#TRPBF

量产

LTC1864IS8#PBF

量产

LTC1864IS8#TRPBF

量产

pdf

PCN21_0026_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1864ACMS8#PBF

量产

LTC1864ACMS8#TRPBF

量产

LTC1864AHMS8#PBF

量产

LTC1864AHMS8#TRPBF

量产

LTC1864AIMS8#PBF

量产

LTC1864AIMS8#TRPBF

量产

LTC1864CMS8#PBF

量产

LTC1864CMS8#TRPBF

量产

LTC1864HMS8#PBF

量产

LTC1864HMS8#TRPBF

量产

LTC1864IMS8#PBF

量产

LTC1864IMS8#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC1864ACMS8#PBF

量产

LTC1864ACMS8#TRPBF

量产

LTC1864AHMS8#PBF

量产

LTC1864AHMS8#TRPBF

量产

LTC1864AIMS8#PBF

量产

LTC1864AIMS8#TRPBF

量产

LTC1864CMS8#PBF

量产

LTC1864CMS8#TRPBF

量产

LTC1864HMS8#PBF

量产

LTC1864HMS8#TRPBF

量产

LTC1864IMS8#PBF

量产

LTC1864IMS8#TRPBF

量产

pdf

PCN20_0128_Form

external-icon

xls

Material_Report

Download
12月 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1864ACS8#PBF

量产

LTC1864ACS8#TRPBF

量产

LTC1864AIS8#PBF

量产

LTC1864AIS8#TRPBF

量产

LTC1864CS8#PBF

量产

LTC1864CS8#TRPBF

量产

LTC1864IS8#PBF

量产

LTC1864IS8#TRPBF

量产

pdf

PCN22_0255_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1864ACS8#PBF

量产

LTC1864ACS8#TRPBF

量产

LTC1864AIS8#PBF

量产

LTC1864AIS8#TRPBF

量产

LTC1864CS8#PBF

量产

LTC1864CS8#TRPBF

量产

LTC1864IS8#PBF

量产

LTC1864IS8#TRPBF

量产

pdf

PCN21_0026_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

单通道模数转换器3
LTC2381-16
popup image
Cart

量产

具串行接口的 16 位、250ksps、低功率 SAR ADC

LTC2376-16
popup image
Cart

量产

具 97dB SNR 的 16 位、250ksps、低功率 SAR ADC

LTC2364-16
popup image
Cart

量产

具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC

部分模型 产品周期 描述
LTC2381-16
popup image
Cart

量产

具串行接口的 16 位、250ksps、低功率 SAR ADC

LTC2376-16
popup image
Cart

量产

具 97dB SNR 的 16 位、250ksps、低功率 SAR ADC

LTC2364-16
popup image
Cart

量产

具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC


PScope
Info:False

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

  • file-icon HTML PScope external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件 1

    reference details image

    DC416A

    LTC1864CMS8 | 具有串行接口和差分输入的16位、250ksps、5.0V ADC，采用MS-8封装（需要DC718控制器）

    zoom

    DC416A

    LTC1864CMS8 | 具有串行接口和差分输入的16位、250ksps、5.0V ADC，采用MS-8封装（需要DC718控制器）

    download icon

    下载

     print icon

    打印
    DC416A
    LTC1864CMS8 | 具有串行接口和差分输入的16位、250ksps、5.0V ADC，采用MS-8封装（需要DC718控制器）
    立即购买 更多内容

    产品详情

    DC416A：LTC1864 µPower、16位、250ksps 1和2通道ADC演示板，采用SOIC封装





    资料

    pdf icon

    PDF

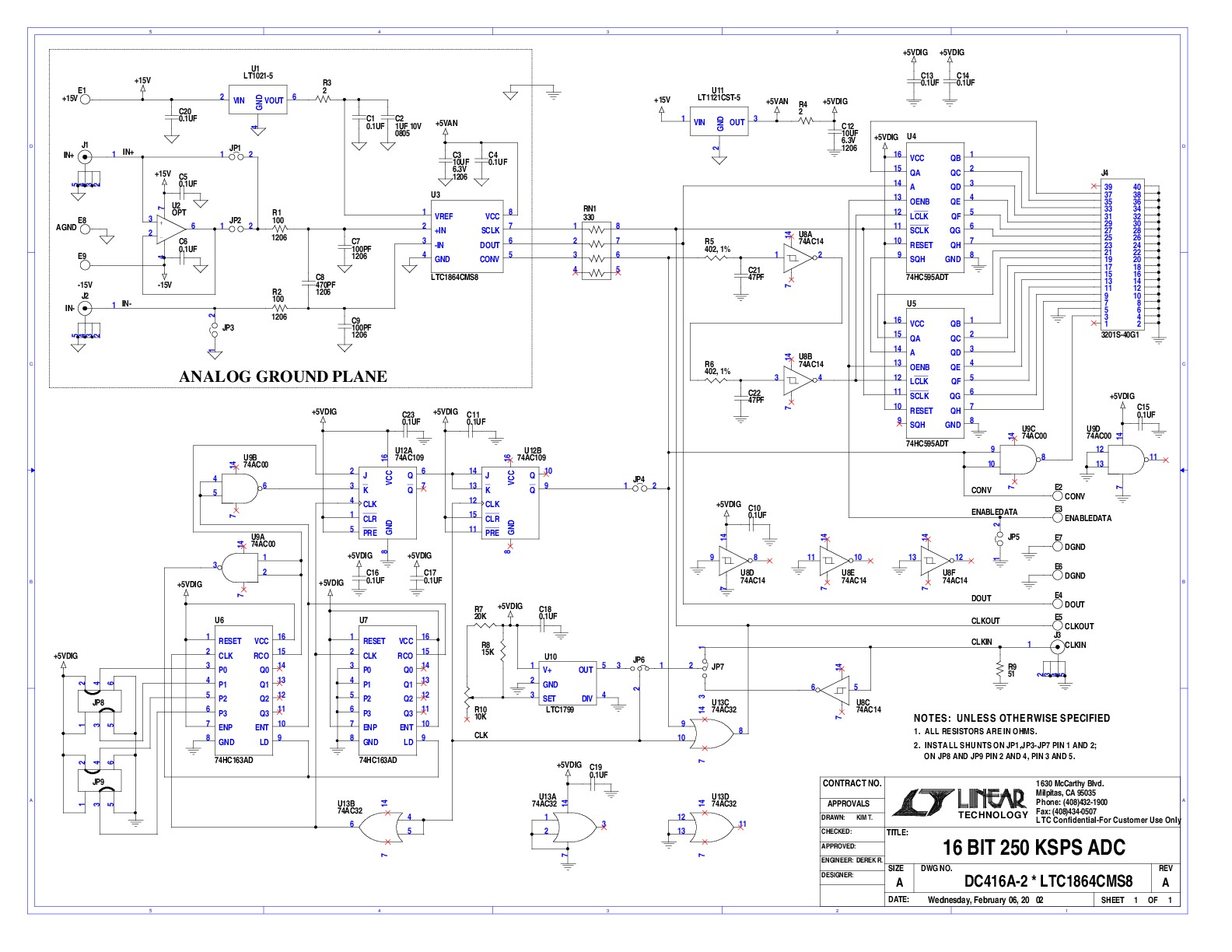

    DC416A - Schematic Download

    60.00K

    pdf icon

    ZIP

    DC416A - Design File Download

    729.00K

    pdf icon

    PDF

    DC416A - Demo Manual Download

    350.00K

    更多 Arrow image

    评估套件1

    evaluation kit item images

    DC416A

    LTC1864CMS8 | 具有串行接口和差分输入的16位、250ksps、5.0V ADC，采用MS-8封装（需要DC718控制器）

    工具及仿真模型 1

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino下载和文档
    redirectbutton
    代码文件

    toolicon Linduino

    LTC1867 - DC806A Linduino .INO File redirect

    LTC1867 Linduino .CPP File redirect

    LTC1867 Linduino Header File redirect

    最新评论

    需要发起讨论吗？ 没有关于 ltc1864的相关讨论？是否需要发起讨论？
    在论坛上发起讨论

    近期浏览

    产品详情
    参考资料
    软件和型号相关生态系统
    评估套件
    工具及仿真模型
    最新评论
