概览
优势和特点
- 单 5V 电源
- 采样速率：100ksps
- 具 ±30V 保护能力的 8 通道多路复用器
- ±10V 双极输入范围
- 单端或差分
- ±3LSB INL (对于 LTC1856)，±1.5LSB INL (对于 LTC1855)，±1LSB INL (对于 LTC1854)
- 功耗：40mW (典型值)
- SPI/MICROWIRETM 兼容型串行 I/O
- 电源关断：打盹和睡眠
- SINAD: 87dB (LTC1856)
- 可采用内部或外部基准工作
- 内部同步时钟
- 28 引脚 SSOP 封装
产品详情
LTC1854/LTC1855/LTC1856是8通道、低功率、12/14/16位、100ksps、模数转换器(ADC)。这些ADC采用单5V电源供电，8通道多路复用器可针对单端输入、差分输入对或两者的组合进行编程。此外，对所有的通道均提供了±30V的故障保护。任何通道上的故障情况都将不会影响选定通道的转换结果。
一个内置精密基准电压源尽可能减少了外部组件。功耗为40mW（100ksps时），而且在两种电源关断模式中更低（在浅睡眠模式中为27.5mW，而在睡眠模式中则为40mW）。DC规格包括±3LSB INL（对于LTC1856）、±1.5LSB INL（对于LTC1855）和±1LSB INL（对于LTC1854）。
内部时钟针对5ms的最大转换时间进行了修整，采样速率保证在100ksps。一个单独的转换起动输入和数据就绪信号(BUSY)简化了与FIFO、DSP和微处理器的连接。
应用
- 工业过程控制
- 多路复用数据采集系统
- 用于个人电脑(PC)的高速数据采集
- 数字信号处理
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R380 Reliability Data3/22/2018
-

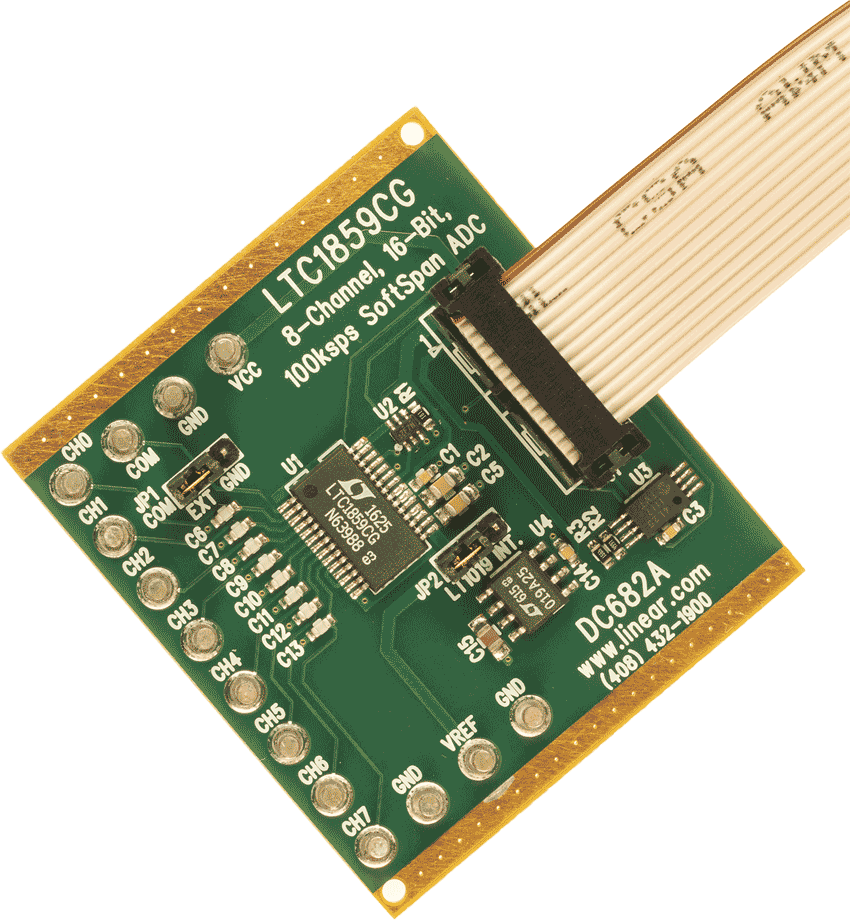

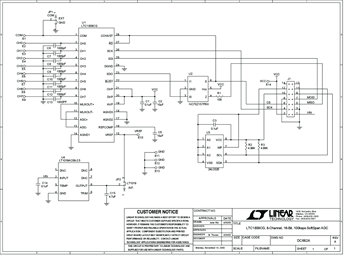

DC682A - Demo Manual6/18/2013
-
SAR ADC Input Types6/2/2015
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
配套产品推荐
LTC1854 配套产品
推荐 µModule Isolator
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1854CG#PBF | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| LTC1854CG#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| LTC1854IG#PBF | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| LTC1854IG#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| Wafer Fabrication Data | R380 Reliability Data |
