LTC1669

量产

具 I2C 接口的 10 位轨至轨微功率 DAC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采用 SOT-23 封装的微功率 10 位 DAC
  • 低工作电流：60μA
  • 超低功率停机模式：12μA
  • 与 I2C™ 兼容的二线式串行接口
  • 可选的内部基准或与 VCC 成比例
  • 最大 DNL 误差：0.75LSB
  • 8 个用户可选地址 (MSOP 封装)
  • 2.7V 至 5.5V 单工作电源
  • 真正的缓冲轨至轨电压输出
  • 上电复位
  • 用于 SDA  和 SCL 的 1.5V VIL 和 2.1V VIH
  • 小型 5 引脚 SOT-23 和 8 引脚 MSOP 封装

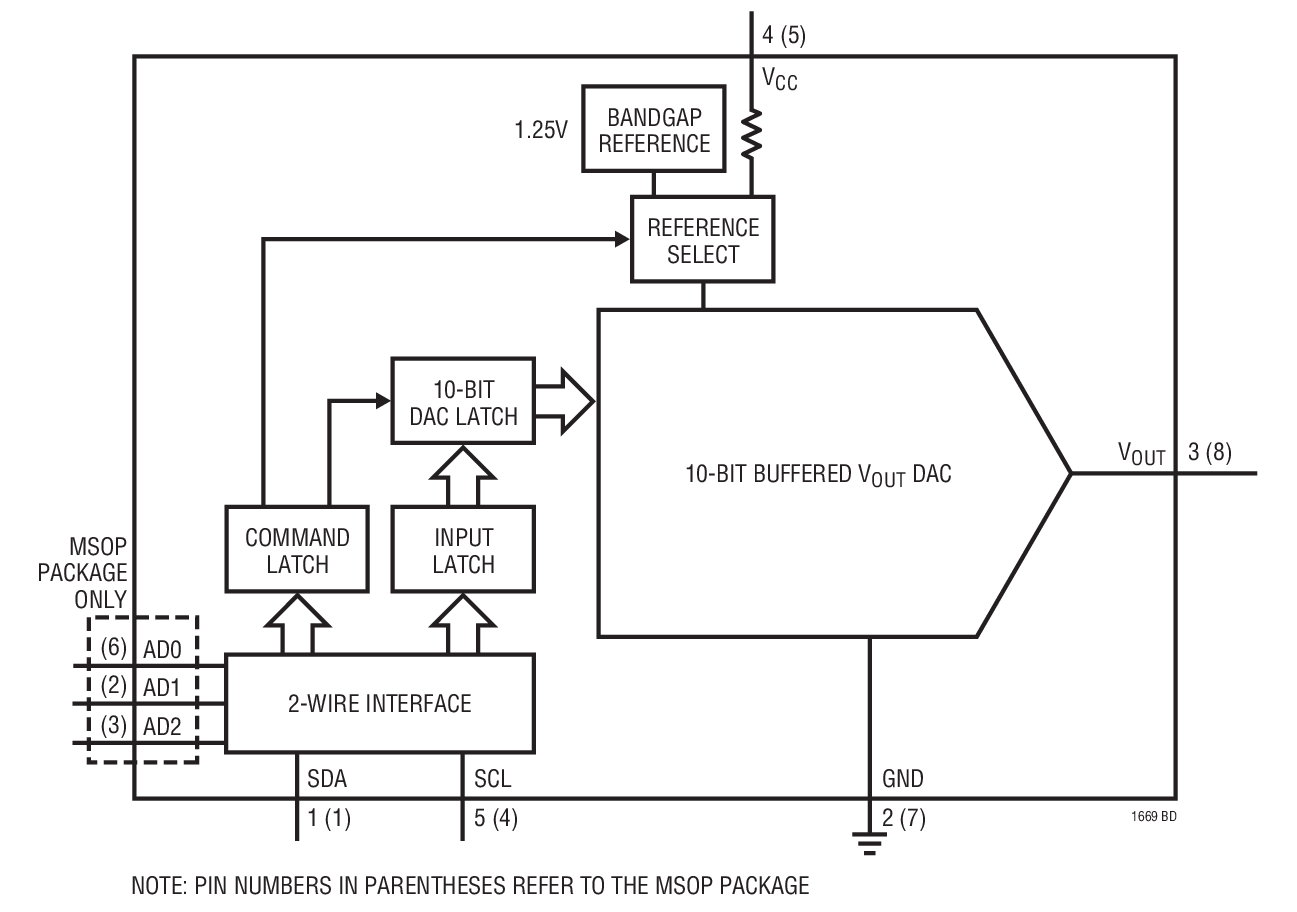

LTC®1669 是一款 10 位电压输出 DAC，该器件具有真正的缓冲轨至轨输出电压能力。它采用一个电压范围为 2.7V 至 5.5V 的单工作电源。用于该 DAC 的基准可以在电源电压或一个内部带隙基准之间进行选择。当选择内部带隙基准时，将把全标度输出电压范围设定在 2.5V。而当选择电源作为基准时，输出电压范围将被设定在电源电压。

该器件具有一个与 I2C 相兼容的简单二线式串行接口，允许在多个设备之间进行通信。对内部数据寄存器进行了双重缓冲，以便立刻对多个设备进行同时更新。该 DAC 可被置于低电流断电模式，以供那些希望节省功率的系统之用。

上电复位可确保 DAC 输出在最初加电时处于 0V，而且所有的内部寄存器均被清零。LTC1669 和 LTC1663 具有引脚对引脚的兼容性。

对于 SMBus 兼容型设计，请查阅 LTC1663 的相关资料。


Applications

  • 数字校准
  • 偏移/增益调节
  • 工业过程控制
  • 自动测试设备
  • 任意函数发生器
  • 电池供电型数据转换产品

LTC1669
具 I2C 接口的 10 位轨至轨微功率 DAC

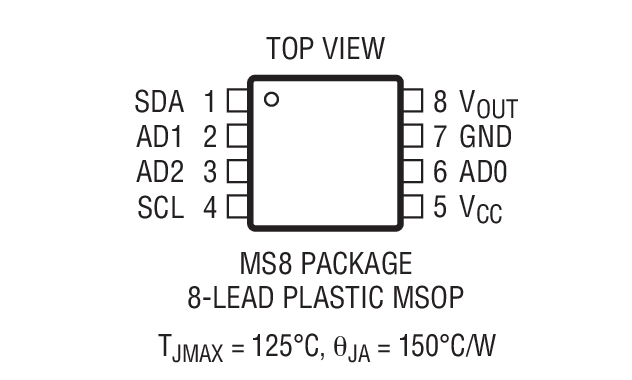

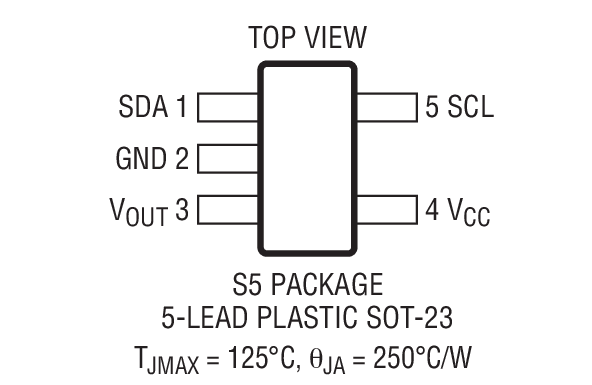

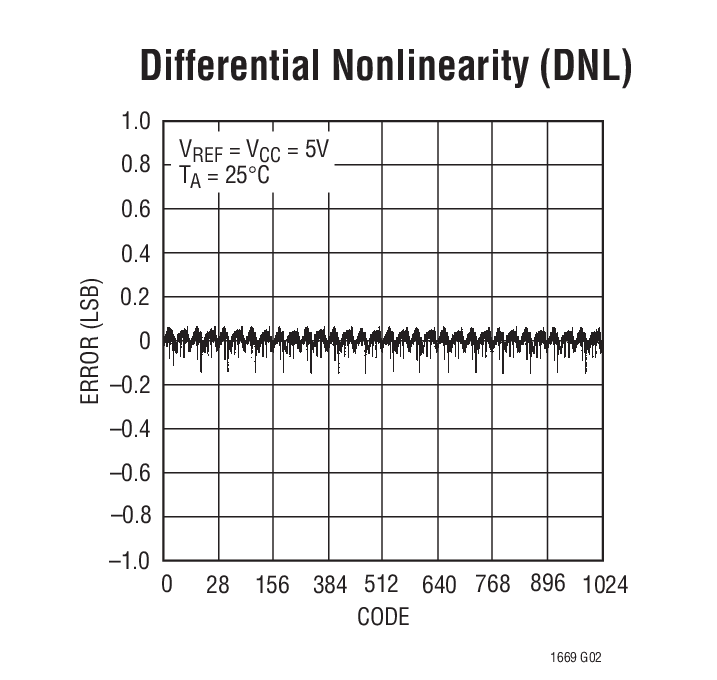

Differential Nonlinearity (DNL) Product Package 1 Product Package 2
