概览

优势和特点

  • 纤巧:8 个 DAC 在一个 SO-8 的板级空间中
  • 微功率:每个 DAC 的电源电流为 56μA,睡眠模式的消耗电流为 1μA,可延长电池的使用寿命
  • 引脚兼容的 8 位 LTC1665 和 10 位 LTC1660
  • 2.7V 至 5.5V 的宽电源范围
  • 轨至轨电压输出可驱动 1000pF 的容性负载
  • 基准范围包括电源以提供比例式 0V 至 VCC 输出
  • 基准输入阻抗是恒定的 —— 免除了外部缓冲器

产品详情

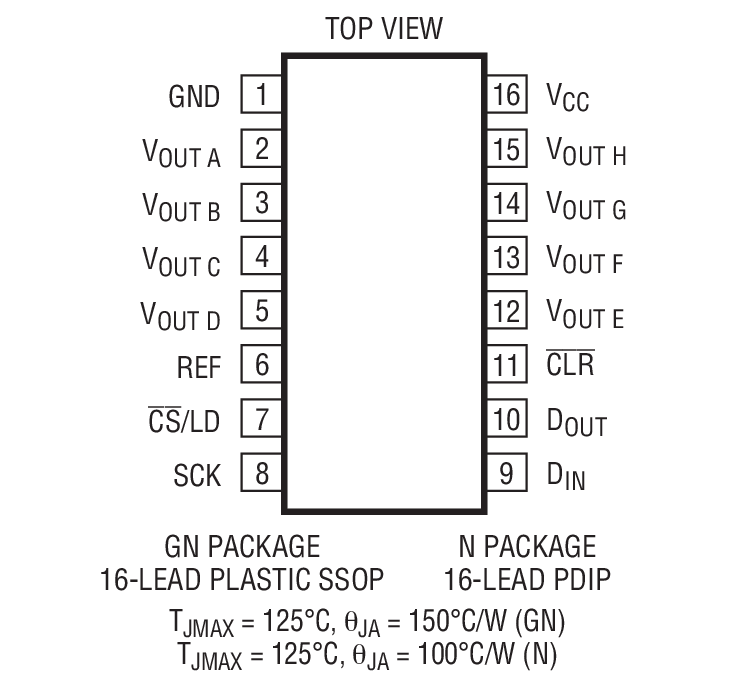

8 位 LTC®1665 和 10 位 LTC1660 将 8 个准确的可串行寻址数模转换器 (DAC) 集成在纤巧型 16 引脚窄体 SSOP 封装之中。每个缓冲 DAC 仅吸收 56μA 的总电源电流,然而却能够提供超过 5mA 的 DC 输出电流,并可靠地驱动高达 1000pF 的容性负载。睡眠模式进一步把总电源电流减小至 1μA。

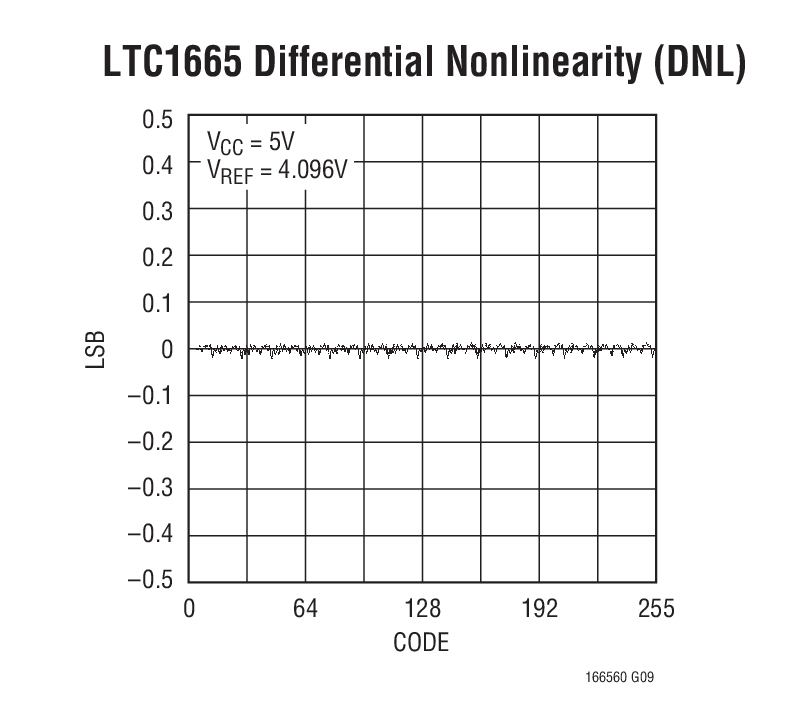

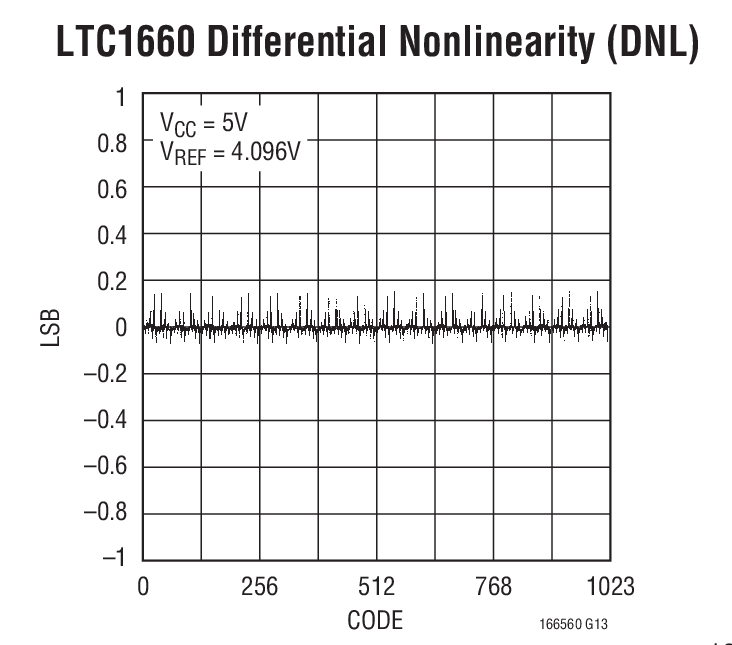

凌力尔特公司专有的本质单调电压内插架构提供了超卓的线性度,并实现了异常小巧的外部形状。

超低的电源电流、节能的睡眠模式和极紧凑的外形尺寸使 LTC1665 和 LTC1660 非常适合于电池供电型应用,而其易用性、高性能和宽电源范围则使之成为通用型转换器的绝佳选择。



应用

  • 移动通信
  • 远程工业设备
  • 针对制造的自动校准
  • 便携式电池供电型仪器
  • 修整 / 调节应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
