特性
- 纤巧：4 个 DAC 在一个 SO-8 的板级空间中
- 微功率：每个 DAC 的电源电流为 59μA，睡眠模式的消耗电流为 1μA，可延长电池的使用寿命
- 2.7V 至 5.5V 的宽电源范围
- 轨至轨电压输出可驱动 1000pF 的容性负载
- 基准范围包括电源以提供比例式 0V 至 VCC 输出
- 基准输入阻抗与代码无关 —— 免除了外部基准缓冲器
- 可单独寻址的 DAC
- 差分非线性度：≤ ±0.75LSB (最大值)
- 可提供引脚兼容的 8 通道器件版本 (LTC1660)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®1664 将 4 个准确的可串行寻址 10 位数模转换器 (DAC) 集成在单个纤巧型 16 引脚窄体 SSOP 封装之中。每个缓冲 DAC 仅吸收 59μA 的总电源电流，然而却能够提供超过 5mA 的 DC 输出电流，并可靠地驱动高达 1000pF 的容性负载。睡眠模式进一步把总电源电流减小至 1μA。
凌力尔特公司专有的本质单调电压内插架构提供了超卓的线性度，并实现了异常小巧的外部形状。
超低的电源电流、节能的睡眠模式和极紧凑的外形尺寸使 LTC1664 非常适合于电池供电型应用，而其易用性、高性能和宽电源范围则使之成为通用型转换器的绝佳选择。
Applications
- 移动通信
- 远程工业设备
- 针对制造的自动校准
- 便携式电池供电型仪器
- 修整 / 调节应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1664
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
20.95 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

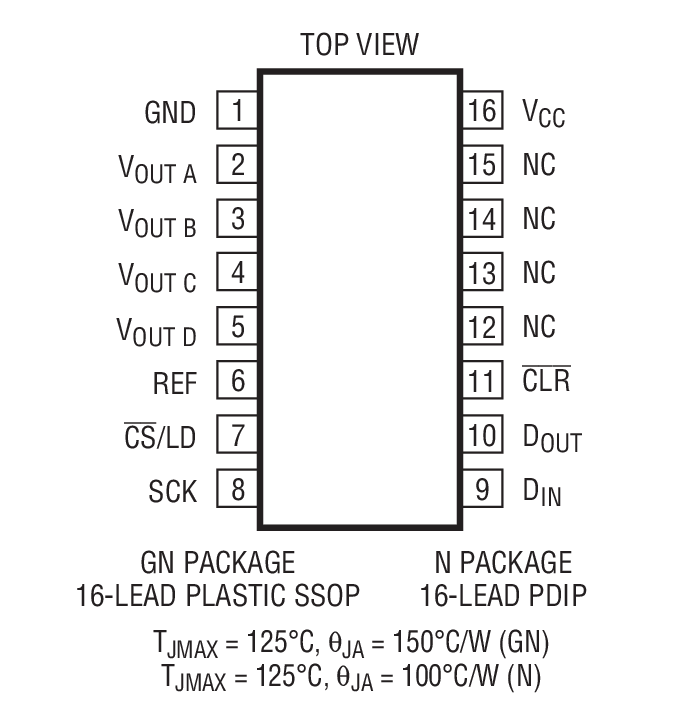

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1664CGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1664CGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1664CN#PBF |
16-Lead PDIP (Narrow 0.30 Inch)
|
|
|
| LTC1664IGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1664IGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1664IN#PBF |
16-Lead PDIP (Narrow 0.30 Inch)
|
|
- LTC1664CGN#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1664CGN#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1664CN#PBF
- 引脚/封装图-中文版
-
16-Lead PDIP (Narrow 0.30 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1664IGN#PBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1664IGN#TRPBF
- 引脚/封装图-中文版
-
16-Lead SSOP (Narrow 0.15 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC1664IN#PBF
- 引脚/封装图-中文版
-
16-Lead PDIP (Narrow 0.30 Inch)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1664CGN#PBF
量产
LTC1664CGN#TRPBF
量产
LTC1664IGN#PBF
量产
LTC1664IGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1664CGN#PBF
量产
LTC1664CGN#TRPBF
量产
LTC1664IGN#PBF
量产
LTC1664IGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1664CGN#PBF
量产
LTC1664CGN#TRPBF
量产
LTC1664IGN#PBF
量产
LTC1664IGN#TRPBF
量产
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
LTC1664CN#PBF
量产
LTC1664IN#PBF
量产
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LTC1664CN#PBF
量产
LTC1664IN#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1664CGN#PBF
量产
LTC1664CGN#TRPBF
量产
LTC1664IGN#PBF
量产
LTC1664IGN#TRPBF
量产
10月 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1664CGN#PBF
量产
LTC1664CGN#TRPBF
量产
LTC1664IGN#PBF
量产
LTC1664IGN#TRPBF
量产
4月 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1664CGN#PBF
量产
LTC1664CGN#TRPBF
量产
LTC1664IGN#PBF
量产
LTC1664IGN#TRPBF
量产
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
LTC1664CN#PBF
量产
LTC1664IN#PBF
量产
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LTC1664CN#PBF
量产
LTC1664IN#PBF
量产

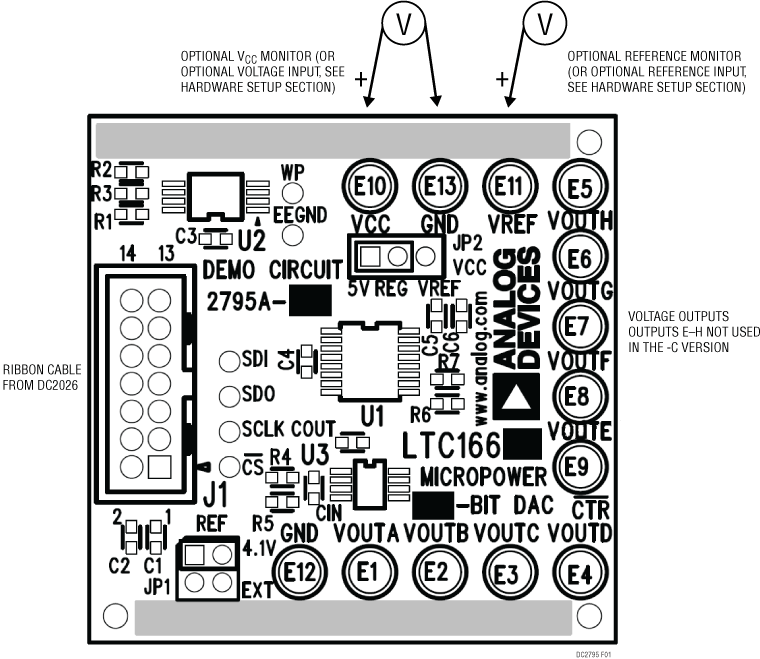

评估套件 1
DC2795
LTC1660/ LTC1665/ LTC1664 2通道、10位、微功耗DAC
产品详情
演示电路2795内置LTC®1660/ LTC1665和LTC1664。8位LTC1665和10位LTC1660集成八个精确的串行可寻址数模转换器(DAC)，提供16引脚小型SSOP窄体封装。LTC1664是一款10位四通道DAC。
每个缓冲DAC的总电源电流功耗仅为56μA，能够提供超过5mA的直流输出电流并可靠驱动1000pF容性负载。睡眠模式可将总电源电流进一步降至1μA。
资料
工具及仿真模型 1
精密DAC误差预算工具
