概览
优势和特点
- 采样速率：250ksps
- 单 5V 电源
- 双极输入范围：±10V
- 信噪比：90dB (典型值)
- 功耗：75mW (典型值)
- 保证无漏失码

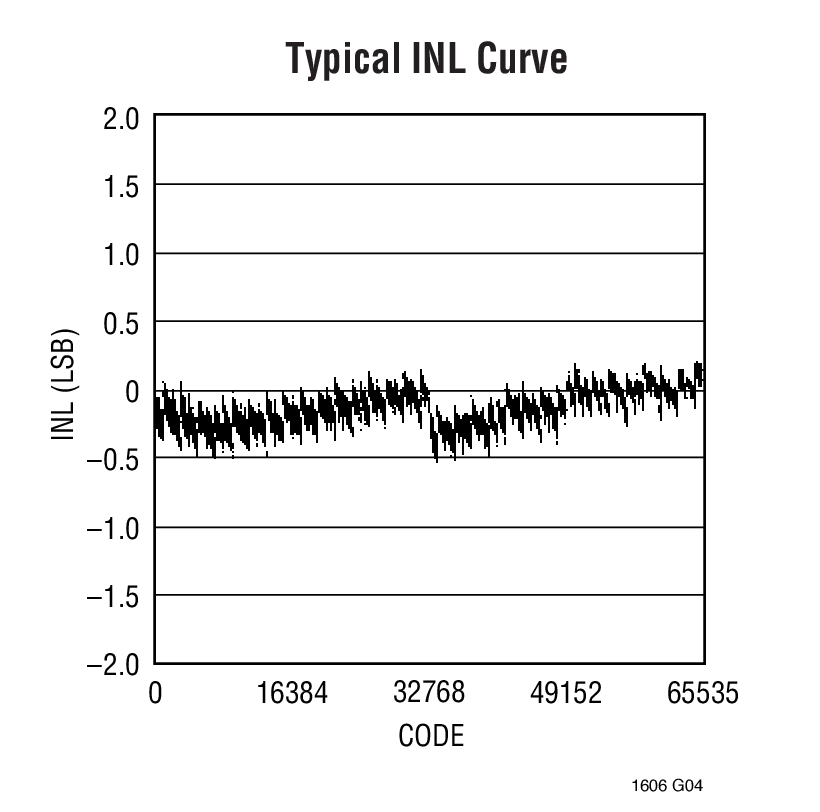

- 积分非线性：±2.0LSB (最大值)
- 可采用内部或外部基准运作
- 内部同步时钟

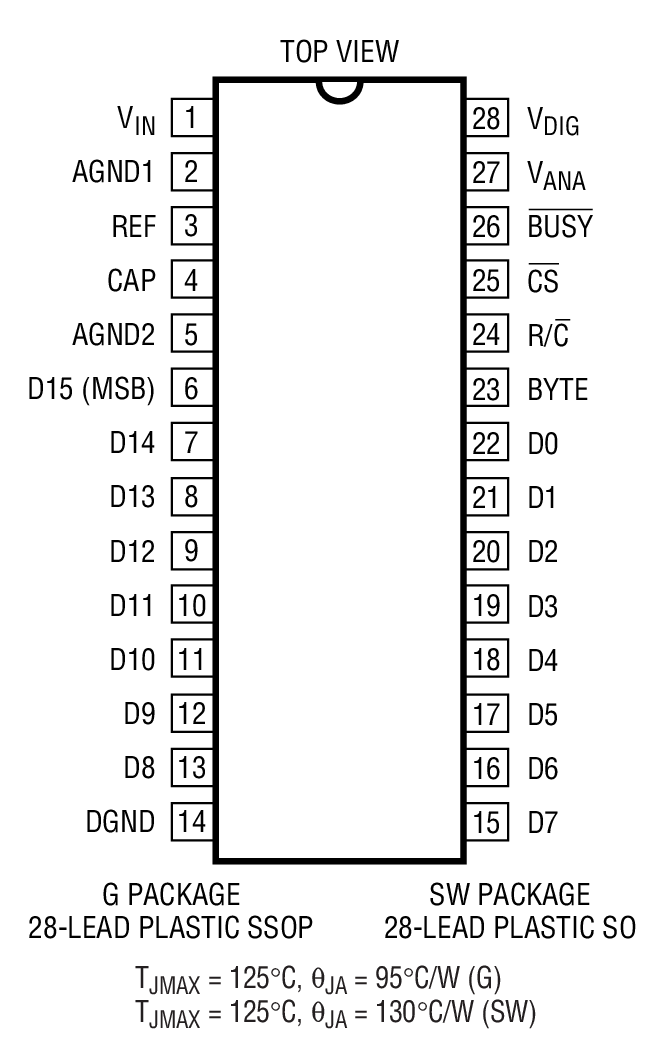

- 28 引脚 SSOP 封装和 SO 封装
- 100ksps 器件版本 (LTC1605)
- AD976A 和 ADS7805 的改良型第二供货源
- 采用 28 引脚塑料 SSOP 封装和 SO 封装
产品详情

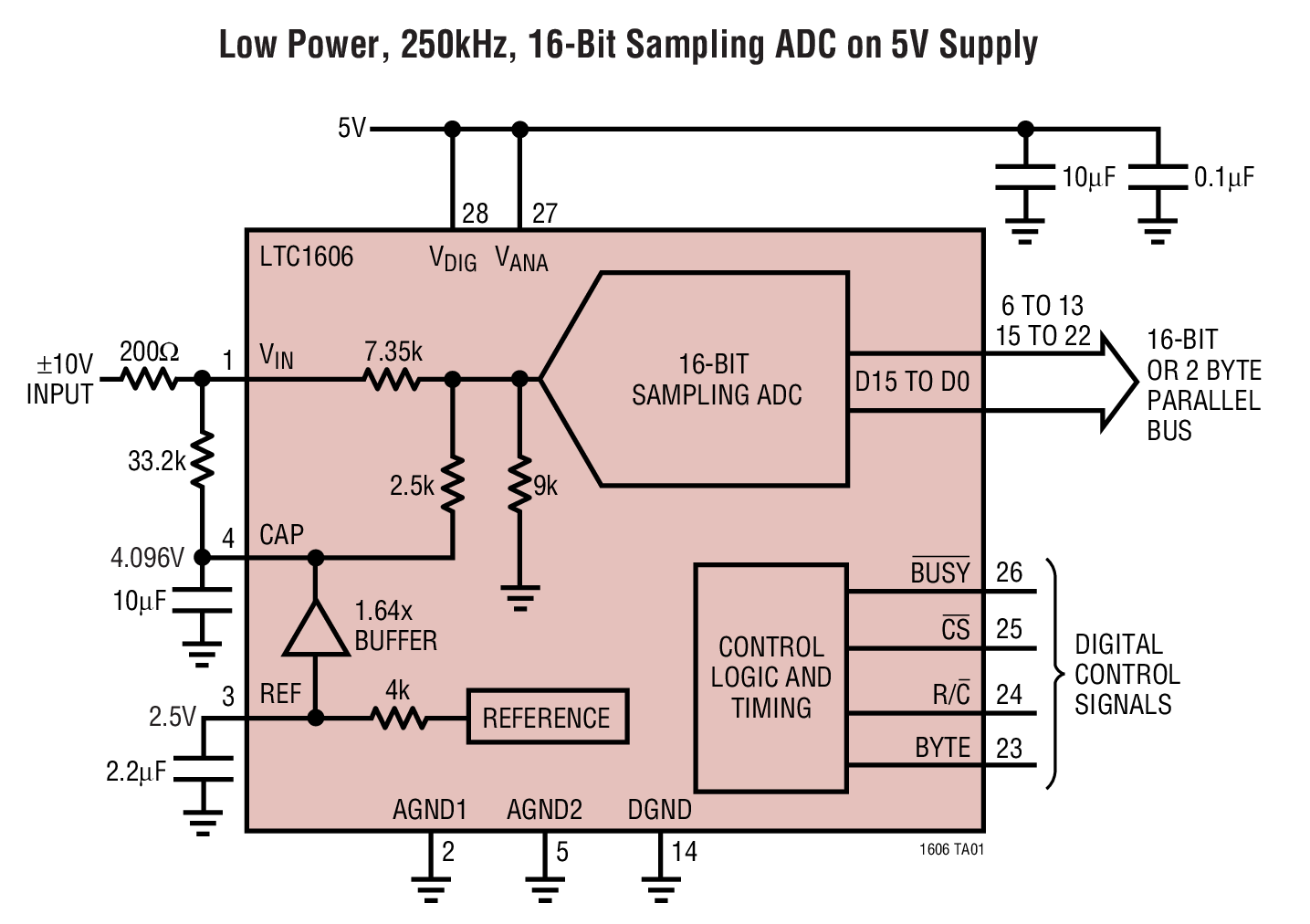

LTC®1606 是一款 250ksps、采样 16 位 A/D 转换器，其在采用单 5V 电源时仅吸取 75mW (典型值) 功率。这些易用型器件内置了采样及保持电路、精准型基准、开关电容器逐次逼近 A/D 转换器和经过修整的内部时钟。
LTC1606 的输入范围为业界标准的 ±10V。最大 DC 规格包括整个温度范围内 ±2.0LSB INL 和 16 位无漏失码。如果要求在整个温度范围内提供更高的准确度，则可以使用一个外部基准。
与同类竞争器件相比，LTC1606 的信噪比改善了 3dB (达 90dB)，而且 RMS 转换噪声相比于同类竞争器件有所降低 (0.65LSB 对 1LSB)。
该 ADC 具有一个可兼容微处理器的 16 位或两字节并行输出端口。一个转换起动输入和一个数据就绪信号 (BUSY)简化了至 FIFO、DSP 和微处理器的连接。
应用
- 工业过程控制
- 多路复用数据采集系统
- 用于个人电脑 (PC) 的高速数据采集
- 数字信号处理
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

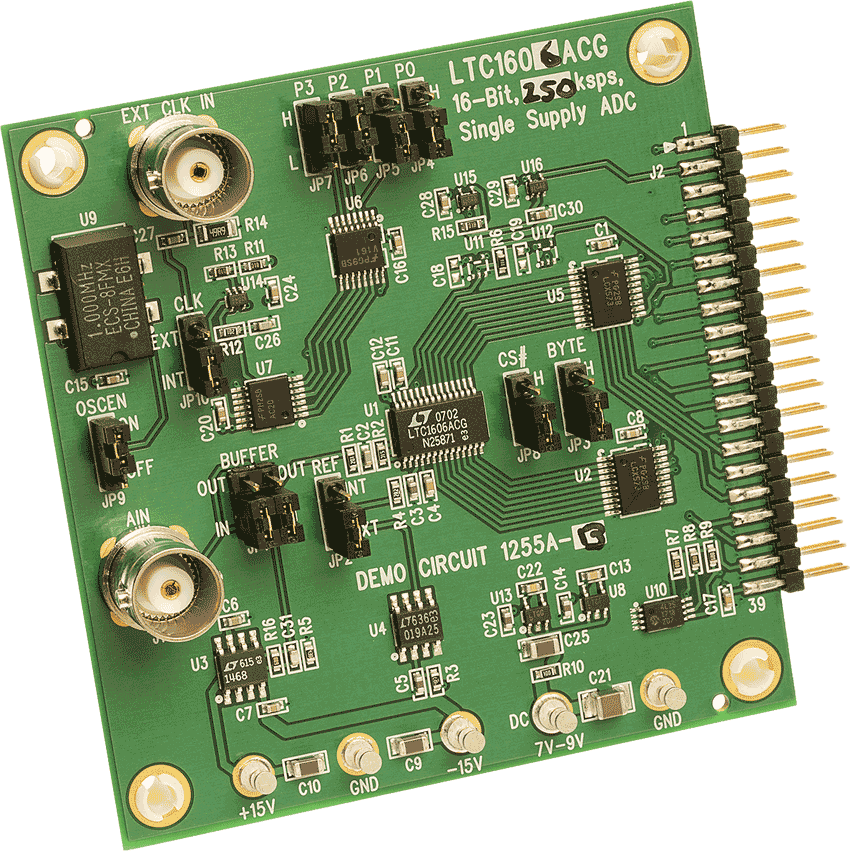

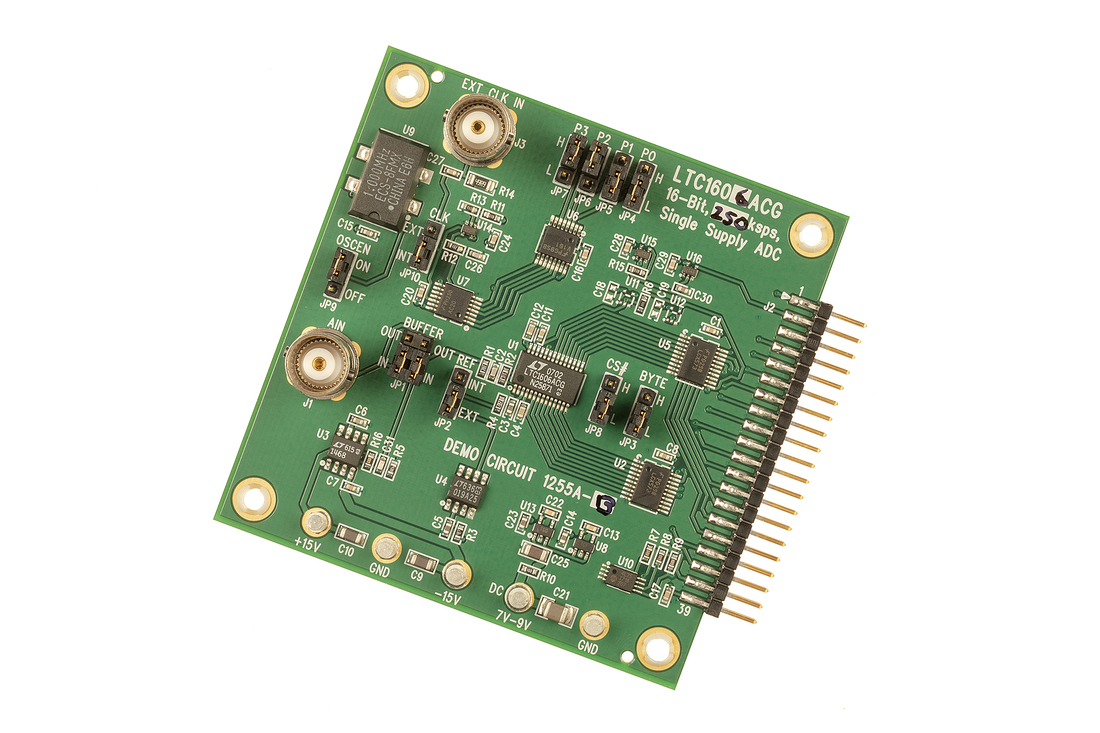

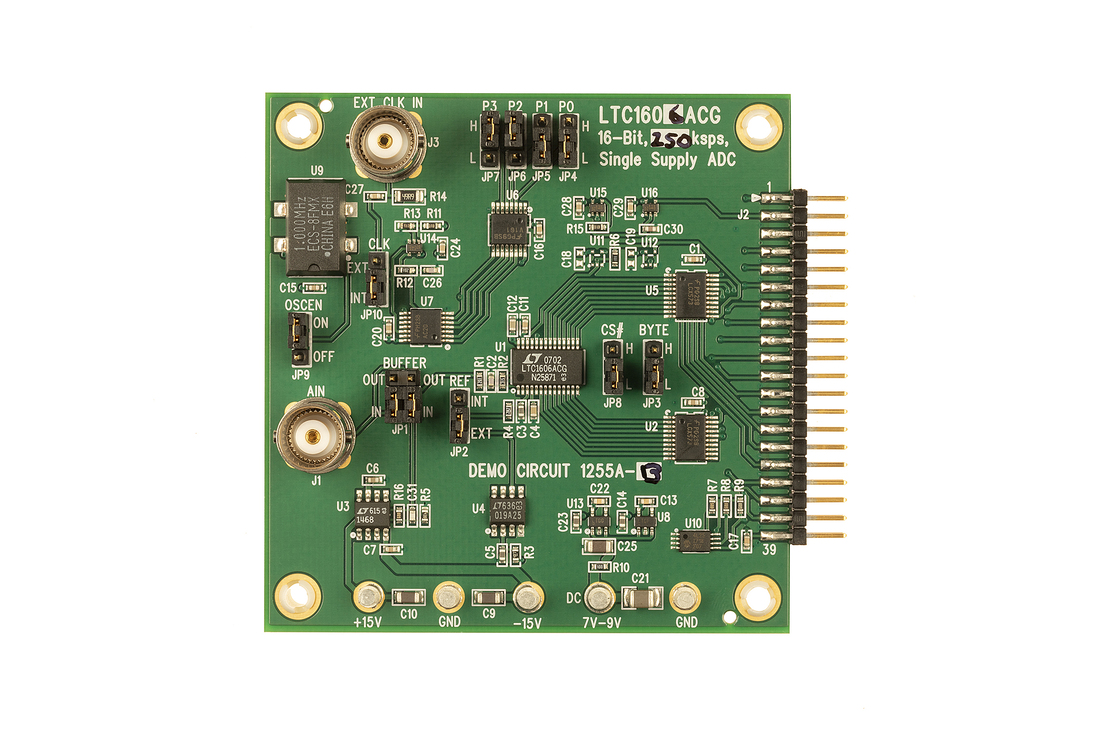

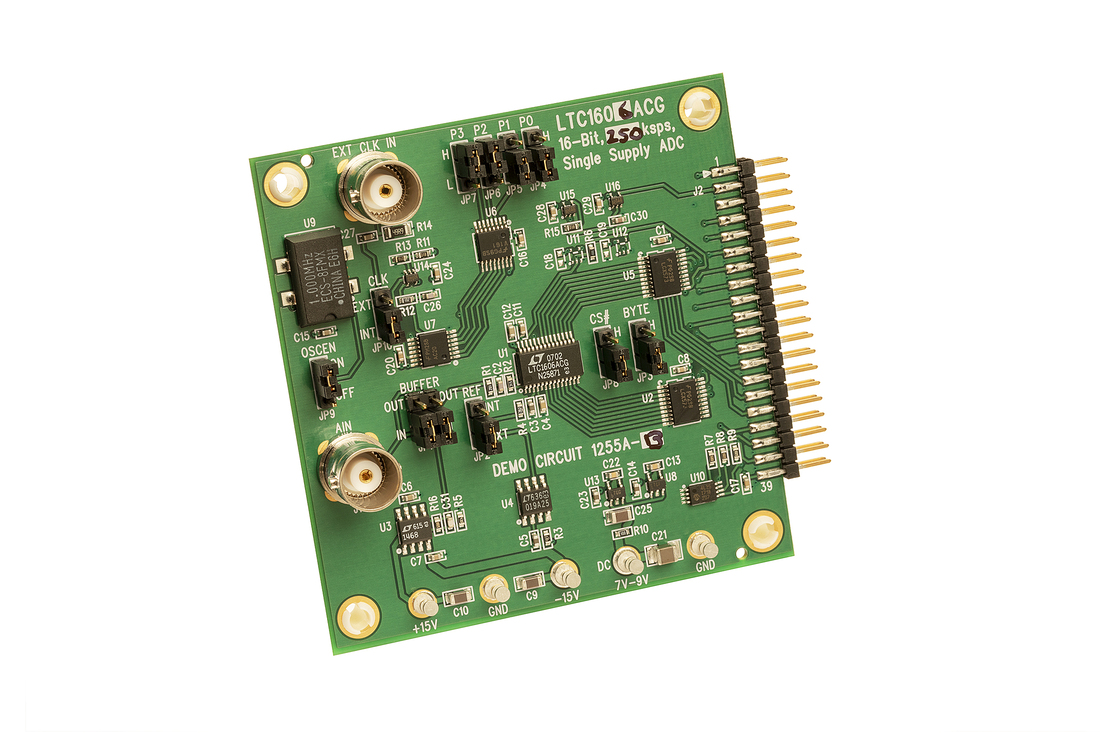

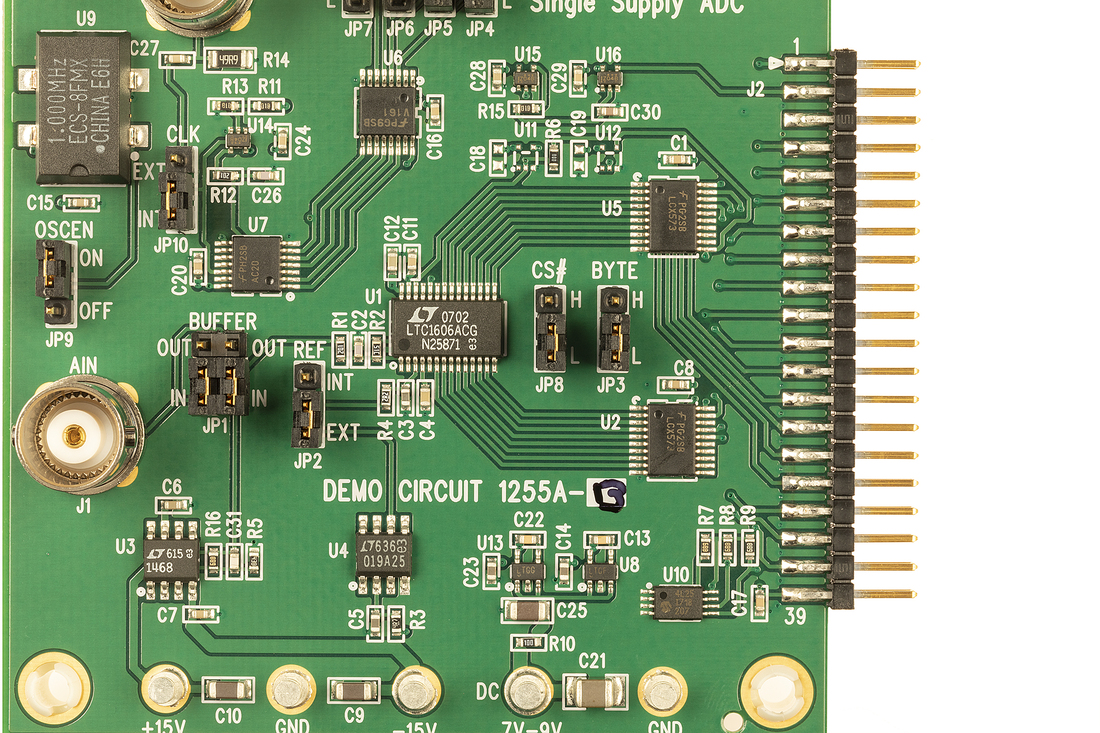

评估套件 (2)
参考资料
-
R380 Reliability Data3/22/2018
-

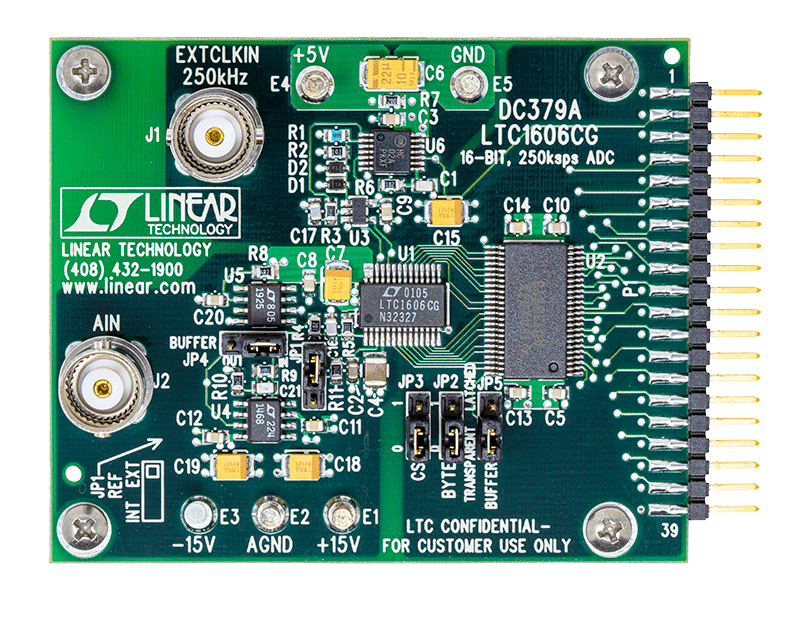

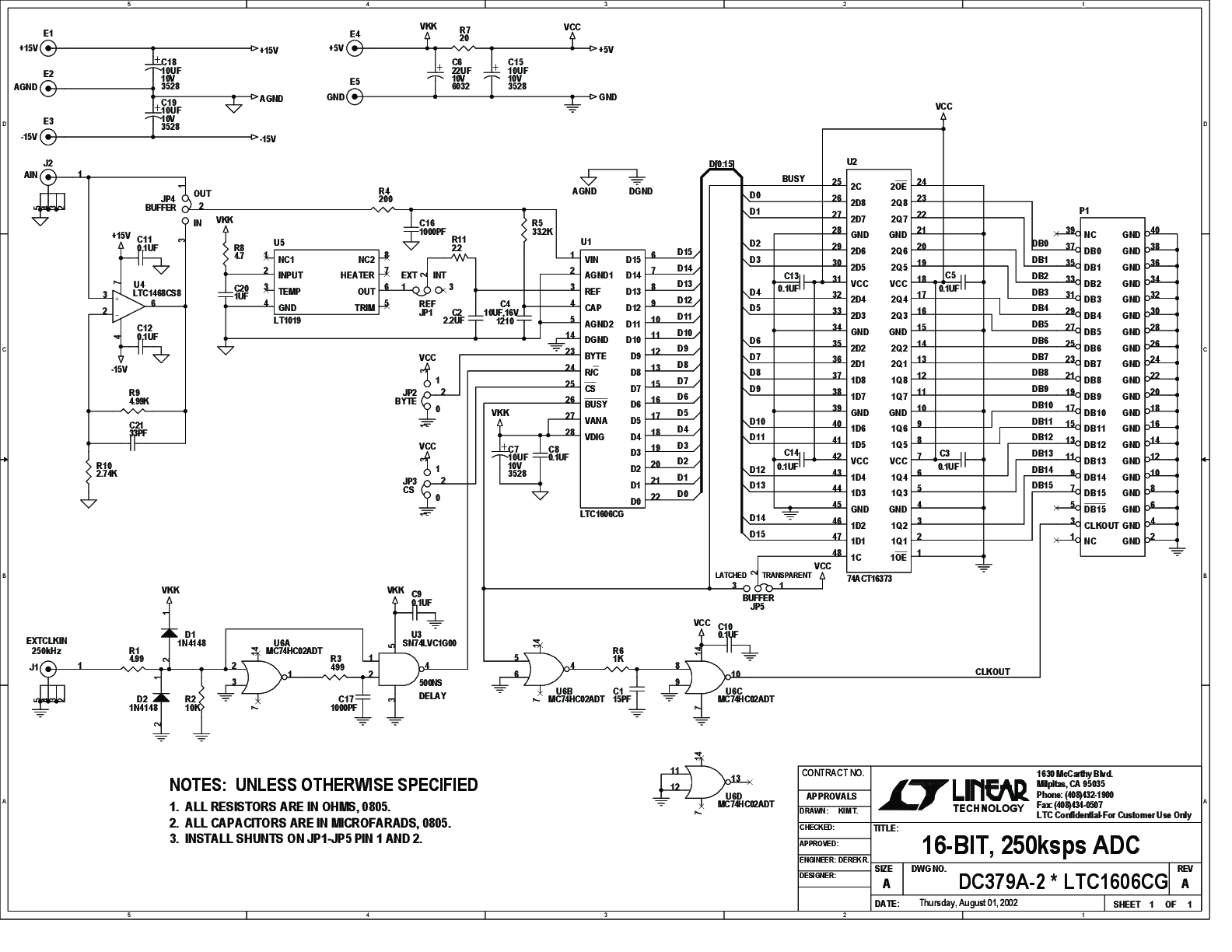

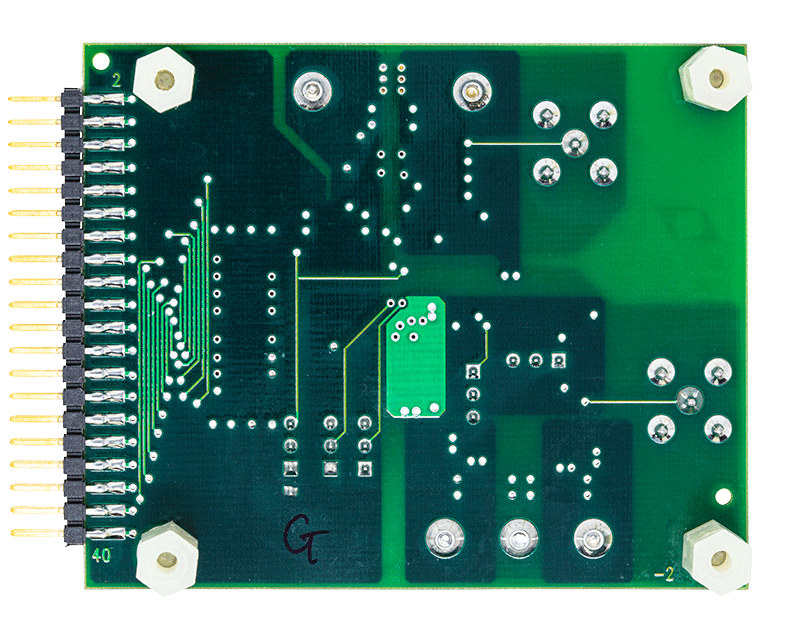

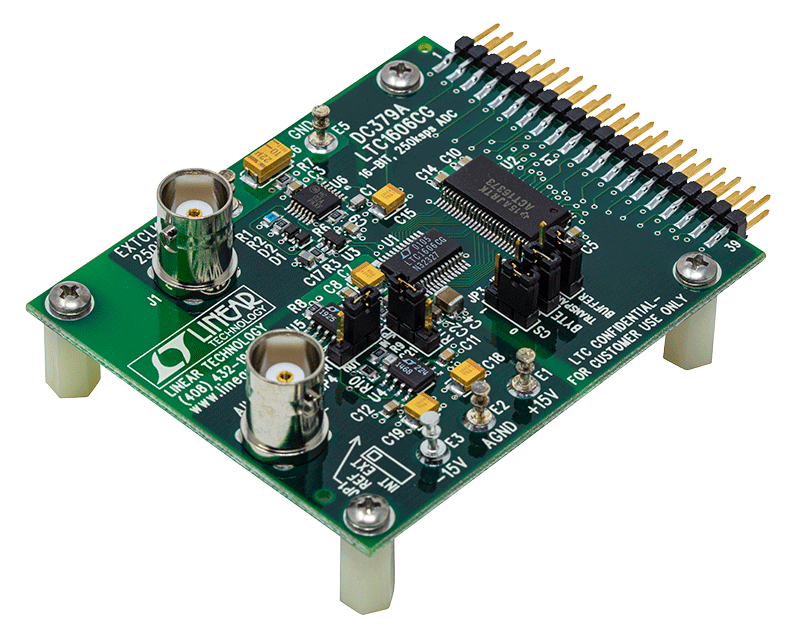

DC379A - Demo Manual9/24/2009
-

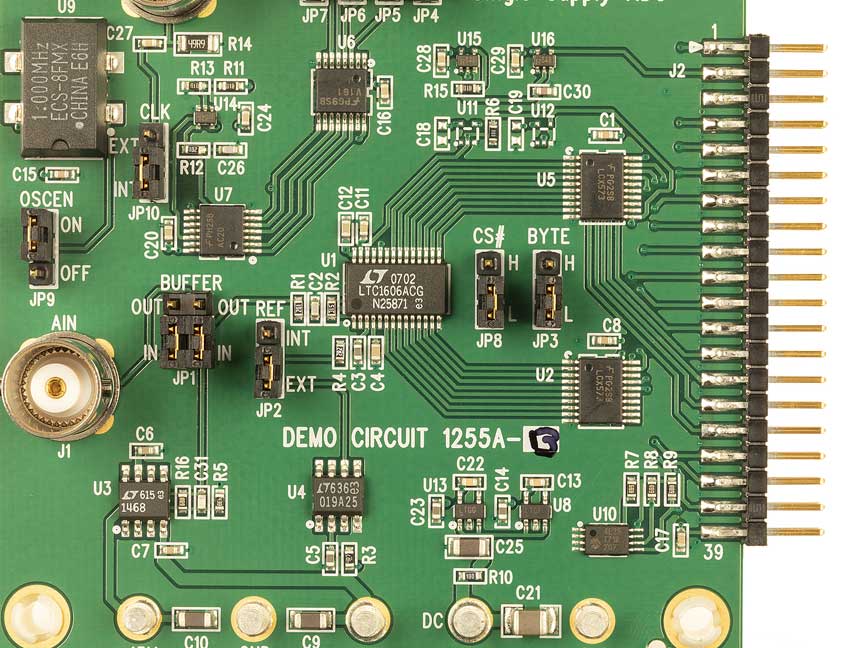

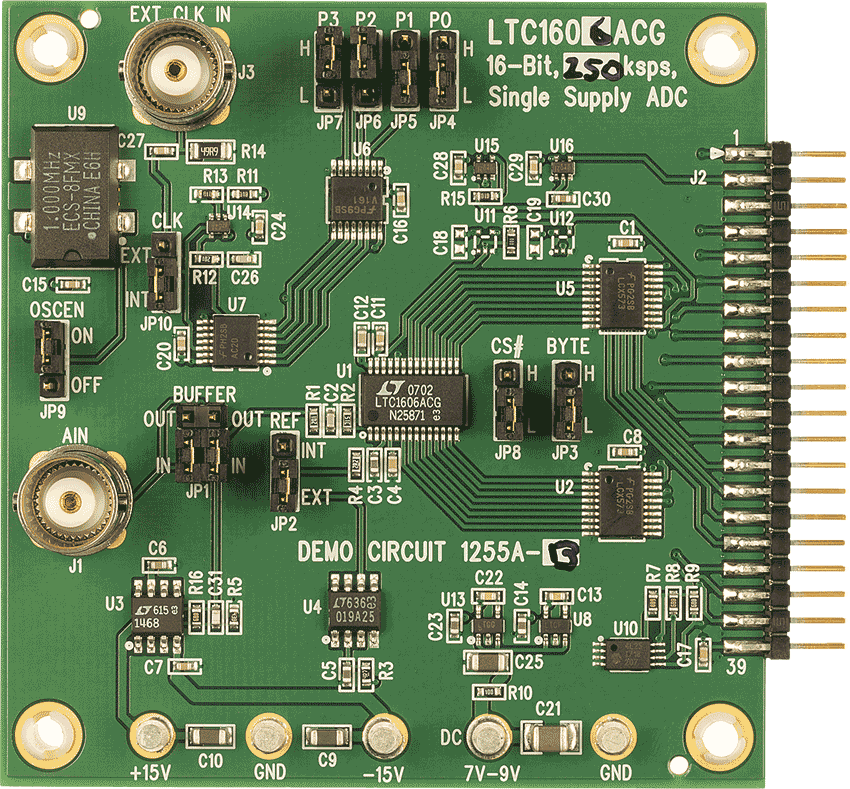

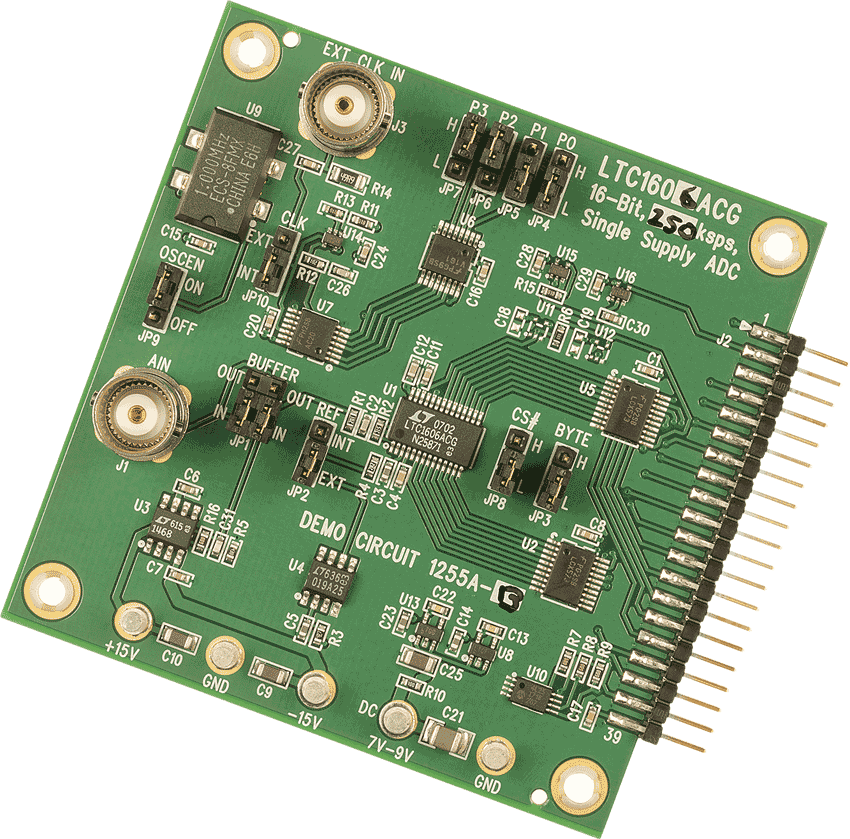

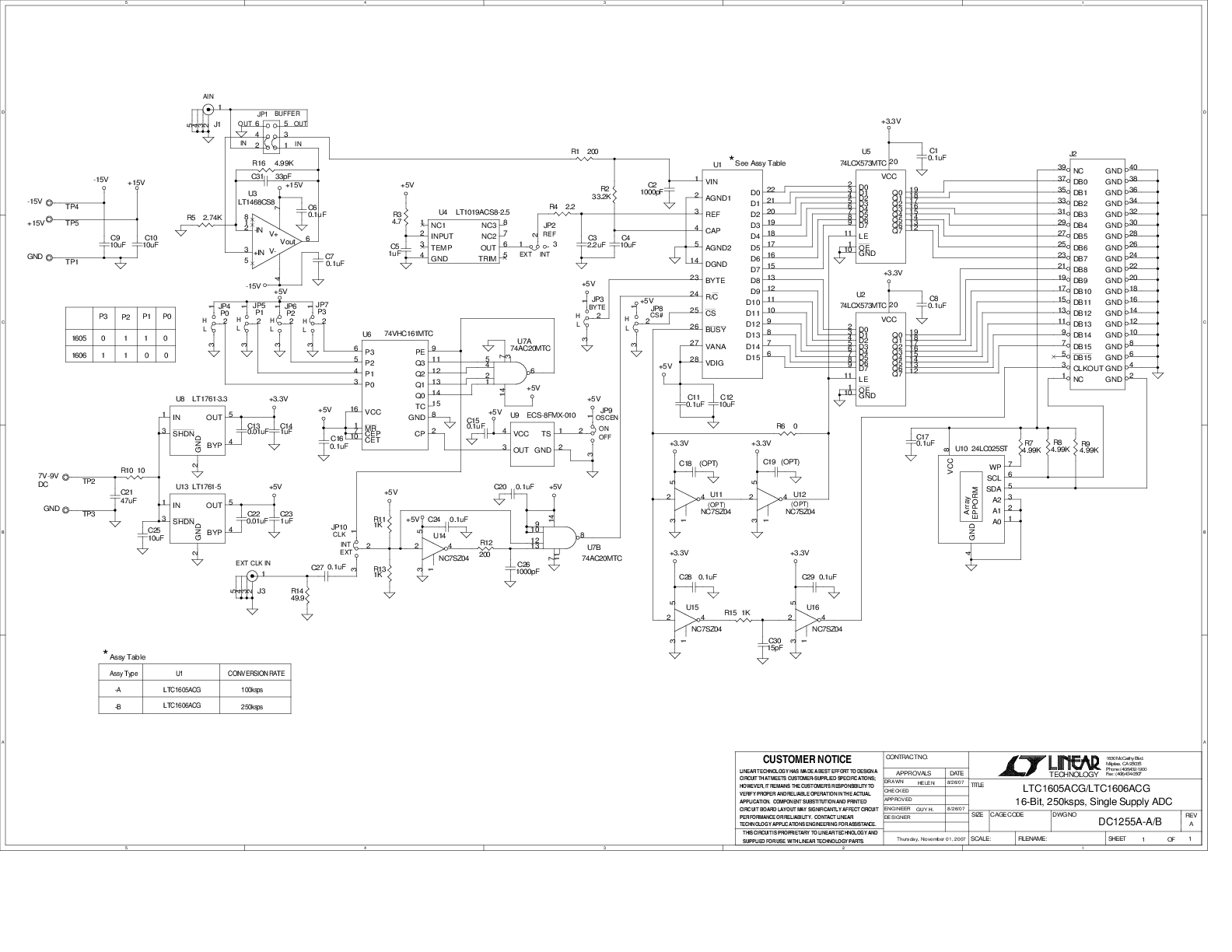

DC1255A - Demo Manual9/24/2009
-
Precision ADC Selector Guide8/30/2017
-
SAR ADC Input Types6/2/2015
-
±10V True Bipolar SAR ADCs11/18/2014
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
