LTC1605

量产

16 位、100ksps、采样 ADC

产品模型: 17

Viewing:

概述

单 5V 电源
双极输入范围：±10V
功率耗散：55mW (典型值)
保证无漏失码
采样速率：100ksps
积分非线性：±2.0LSB (最大值)

信噪比：86dB (典型值)
可采用内部或外部基准运作
内部同步时钟
ADS7805 和 AD976 的改良型第二供货源
28 引脚 SSOP 封装和 SW 封装

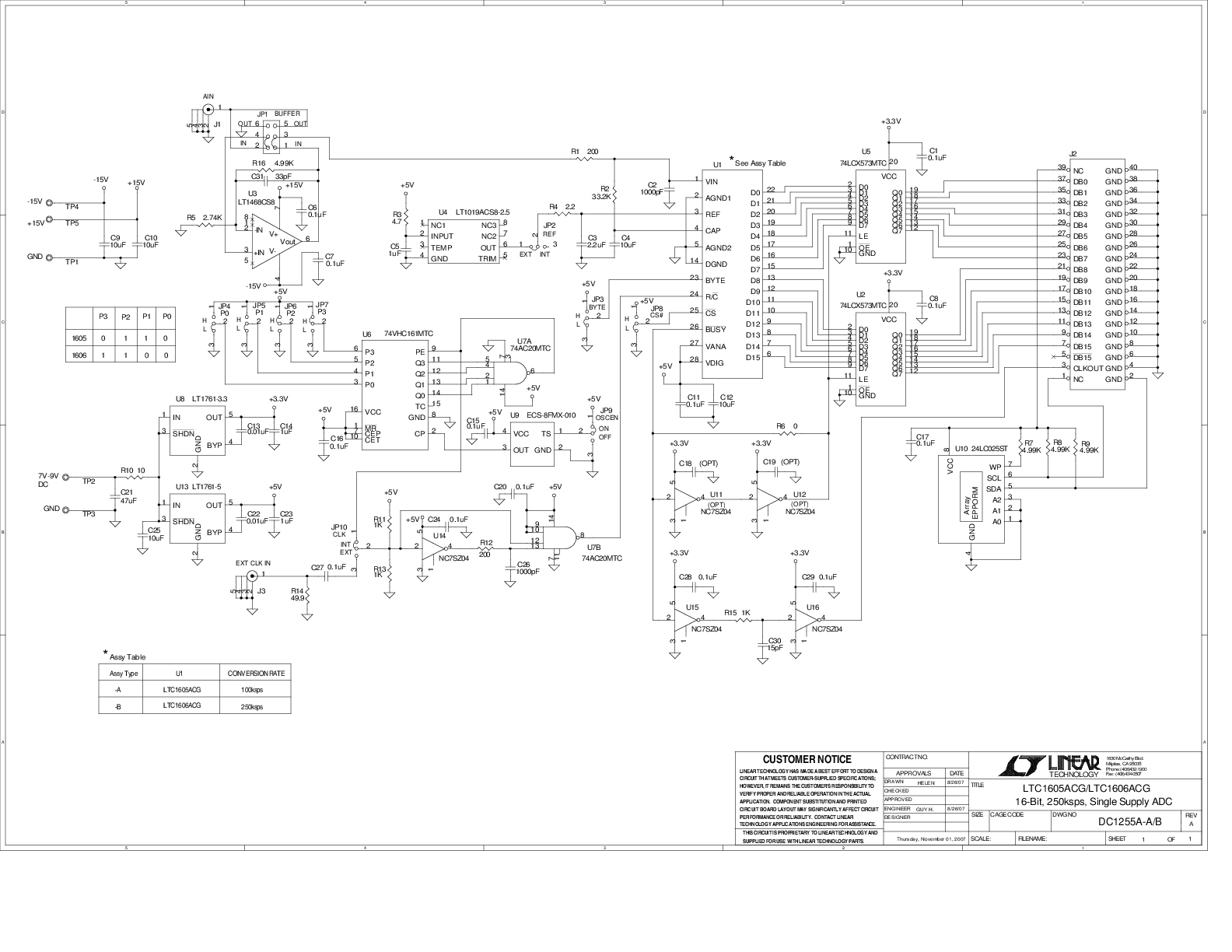

LTC^®1605 是一款 100ksps、采样 16 位 A/D 转换器，其在采用单 5V 电源时仅吸取 55mW (典型值) 功率。这款易用型器件内置了采样及保持电路、高精度基准、开关电容器逐次逼近 A/D 转换器和经过修整的内部时钟。

LTC1605 的输入范围是业界标准的 ±10V。最大 DC 规格包括整个温度范围内的 ±2.0LSB INL 和16 位无漏失码。如果要求在整个温度范围内提供更高的准确度，则可以使用一个外部基准。

该 DAC 具有一个可兼容微处理器的 16 位或两字节并行输出端口。一个转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。

应用

工业过程控制
多路复用数据采集系统
用于个人电脑 (PC) 的高速数据采集
数字信号处理

产品模型: 17

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1605ACG#PBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605ACG#TRPBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605ACSW#PBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605ACSW#TRPBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605AIG#PBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605AIG#TRPBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605AISW#PBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605AISW#TRPBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605CG#PBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605CG#TRPBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605CSW#PBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605CSW#TRPBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605DICE	CHIPS OR DIE	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605IG#PBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605IG#TRPBF	28-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605ISW#PBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1605ISW#TRPBF	28-Lead SOIC (Wide 0.3 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG
		PCN22_0171_Form Material_Report Delta Qualification Matrix
LTC1605ACG#PBF	量产
LTC1605ACG#TRPBF	量产
LTC1605AIG#PBF	量产
LTC1605AIG#TRPBF	量产
LTC1605CG#PBF	量产
LTC1605CG#TRPBF	量产
LTC1605IG#PBF	量产
LTC1605IG#TRPBF	量产
8月 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
		PCN22_0176_Form Material_Report Delta Qualification Matrix
LTC1605ACSW#PBF	量产
LTC1605ACSW#TRPBF	量产
LTC1605AISW#PBF	量产
LTC1605AISW#TRPBF	量产
LTC1605CSW#PBF	量产
LTC1605CSW#TRPBF	量产
LTC1605ISW#PBF	量产
LTC1605ISW#TRPBF	量产

这是最新版本的数据手册

软件资源

Evaluation Software 2

PScope

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
