特性
- 采样速率：100ksps
- 采用单 5V 电源的完整 16 位解决方案
- 单极输入范围：0V 至 4V (LTC1605-1)
- 双极输入范围：±4V (LTC1605-2)
- 功率耗散：55mW (典型值)
- 信噪比：86dB (典型值)
- 可采用内部或外部基准运作
- 内部同步时钟

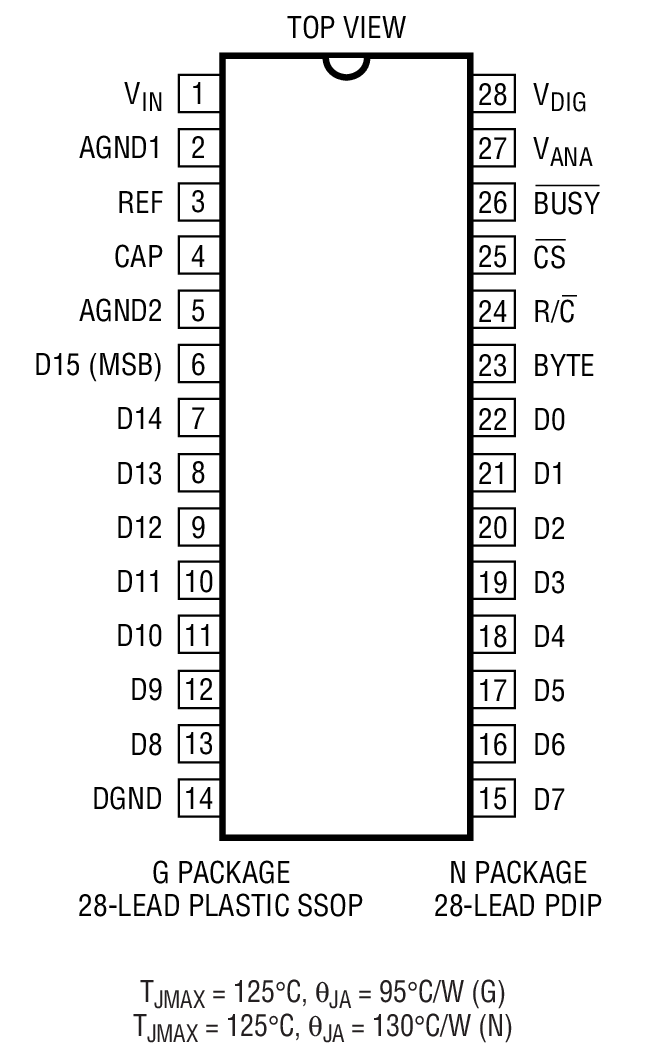

- 28 引脚 SSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

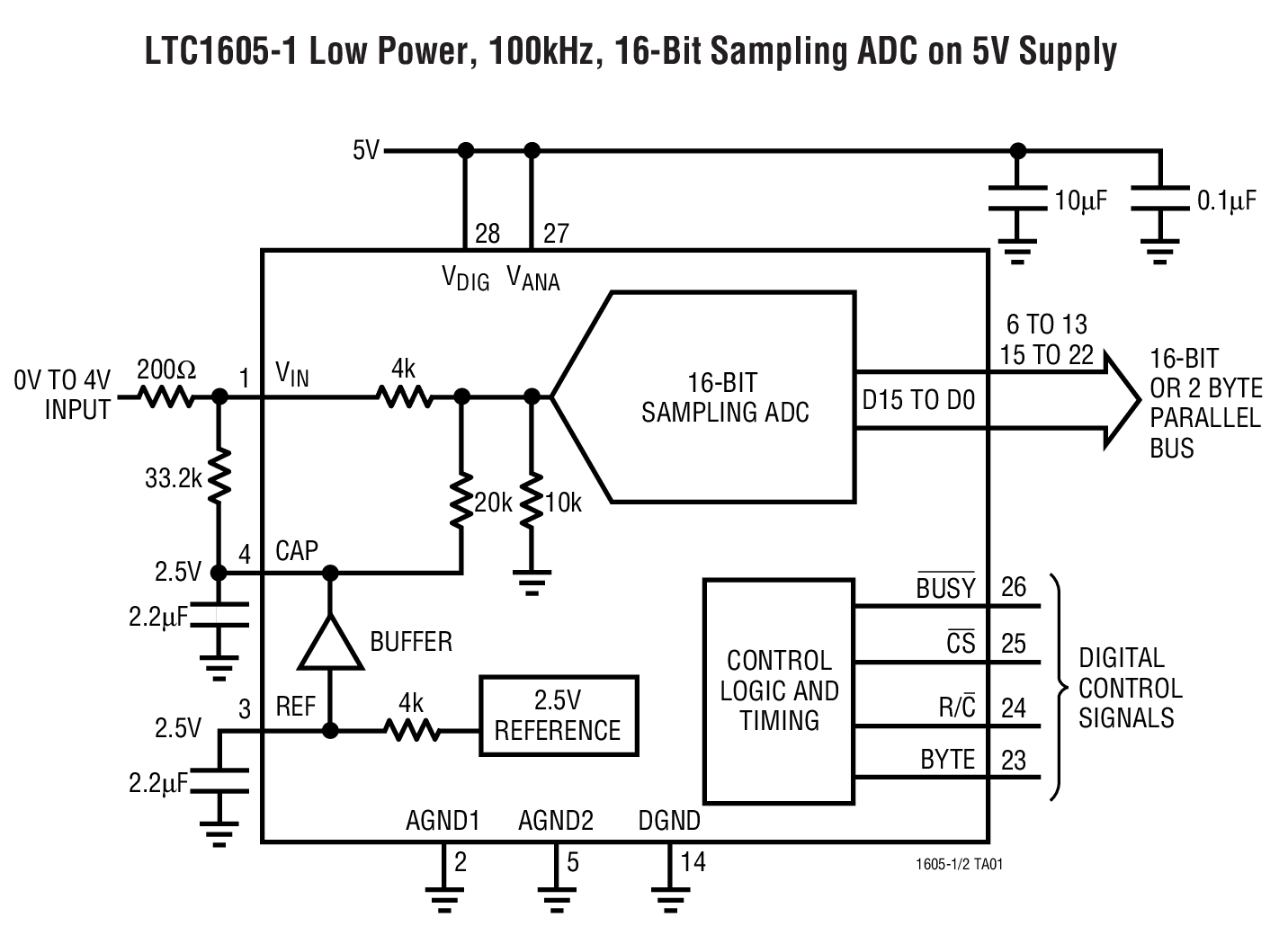

LTC®1605-1 / LTC1605-2 是 100ksps、采样 16 位 A/D 转换器，其在采用单 5V 电源时仅吸取 55mW (典型值) 功率。这些易用型器件内置了采样及保持电路、高精度基准、开关电容器逐次逼近 A/D 转换器和经过修整的内部时钟。
LTC1605-1 的输入范围为 0V 至 4V，而 LTC1605-2 的输入范围则为 ±4V。如果要求在整个温度范围内提供更高的准确度，则可以使用一个外部基准。
该 DAC 具有一个可兼容微处理器的 16 位或两字节并行输出端口。一个转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。
Applications
- 工业过程控制
- 多路复用数据采集系统
- 用于个人电脑 (PC) 的高速数据采集
- 数字信号处理
