概览

优势和特点

  • 6 种可编程输出范围
    • 单极性模式:0V 至 5V,0V 至 10V
    • 双极性模式:±5V、±10V、±2.5V、–2.5V 至 7.5V

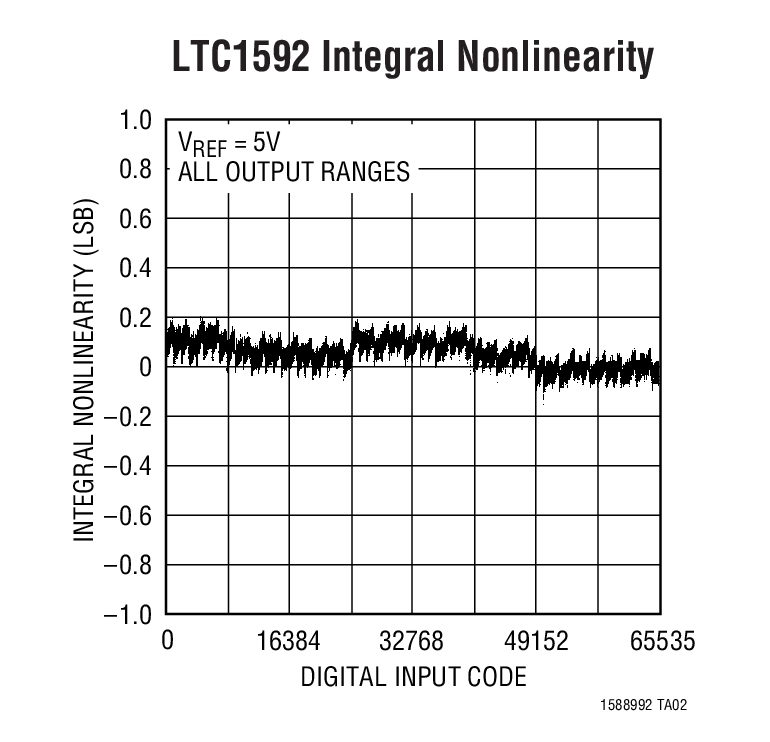

  • 在整个工业温度范围内具有 1LSB 的最大 DNL 和 INL
  • 毛刺干扰脉冲 < 2nV-s

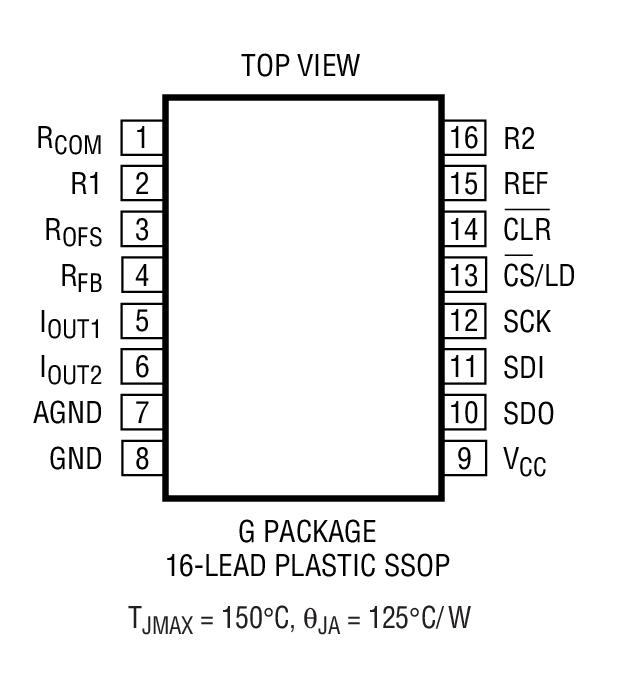

  • 16 引脚 SSOP 封装
  • 上电复位至 0V
  • 异步清零至 0V (对于所有输出范围)
     

产品详情

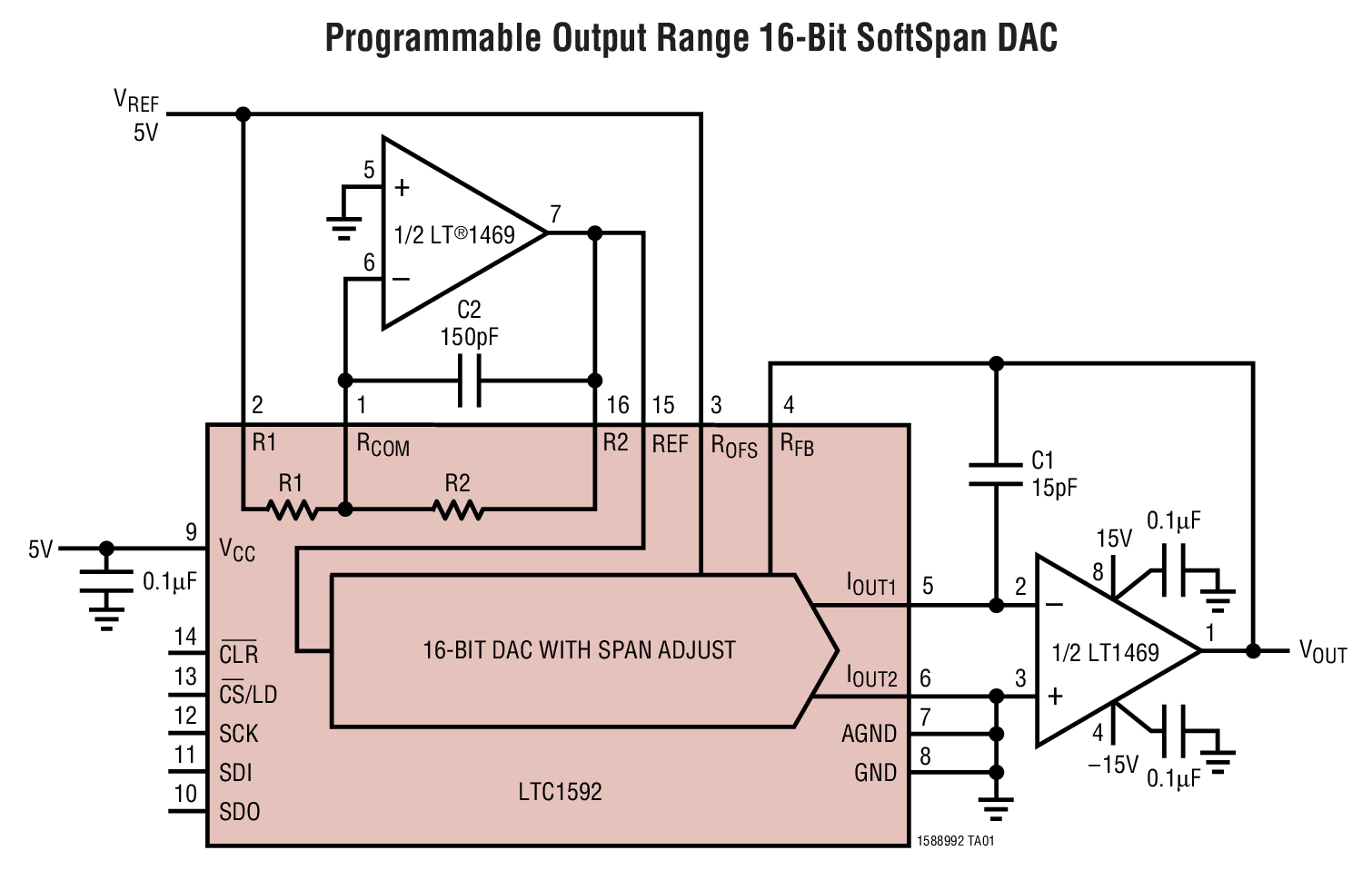

LTC1588/LTC1589/LTC1592是串行输入12位/14位/16位乘法电流输出DAC,均采用5V单电源工作。这些SoftSpan DAC可通过一个三线式SPI接口针对单极性或双极性模式进行软件编程。在任一种模式下,电压输出范围也可通过软件进行编程。在单极性模式下可提供两种输出范围,在双极性模式下可提供四种输出范围。

在单极性和双极性模式下,INL和DNL在整个工业温度范围内的准确度均达到1LSB。利用片内4象限乘法电阻可实现真正的16位4象限乘法。LTC1588/LTC1589/LTC1592采用16引脚SSOP封装。

这些器件内置一个去毛刺电路,可以将毛刺脉冲降低至2nV-s (典型值)以下。

在单极性或双极性模式下,异步清零引脚可以将LTC1588/LTC1589/LTC1592复位至0V。

应用

  • 过程控制和工业自动化
  • 精密仪器
  • 直接数字波形生成
  • 软件控制增益调节
  • 自动测试设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
