概览
优势和特点
- SO-8 封装
- 12 位分辨率
- 经过缓冲的真正轨至轨电压输出
- 异步清零输入
- 内置基准
- 位于时钟输入端上的施密特触发器允许直接接口光耦合器
- 上电复位将 DAC 清零至 0V
- 三线式可级联串行接口

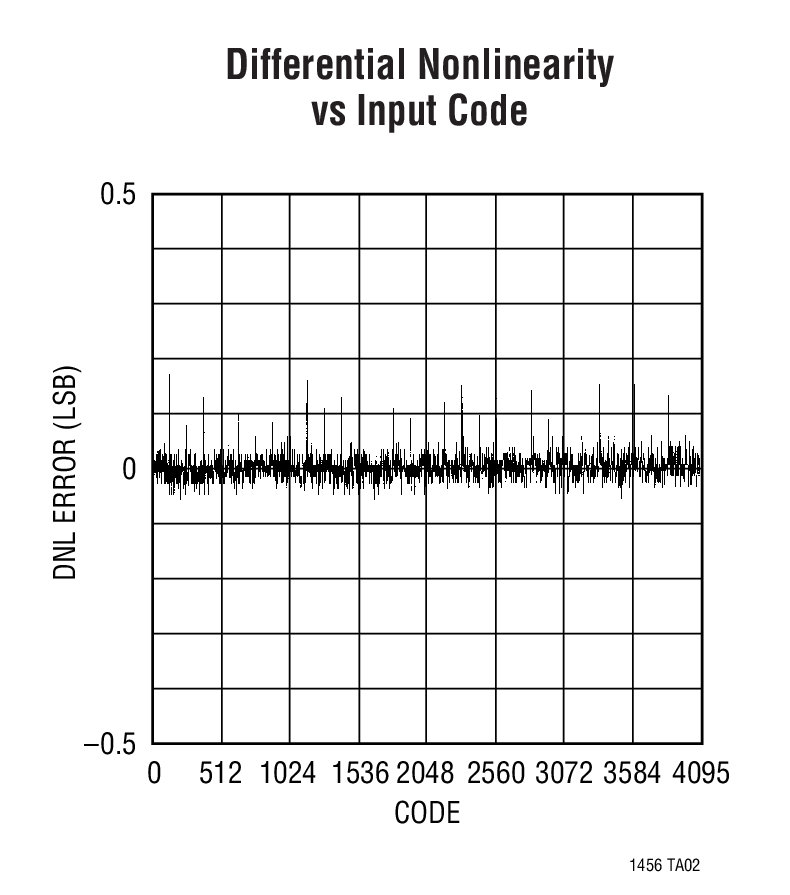

- 最大 DNL 误差:0.5LSB
- 低成本
产品详情

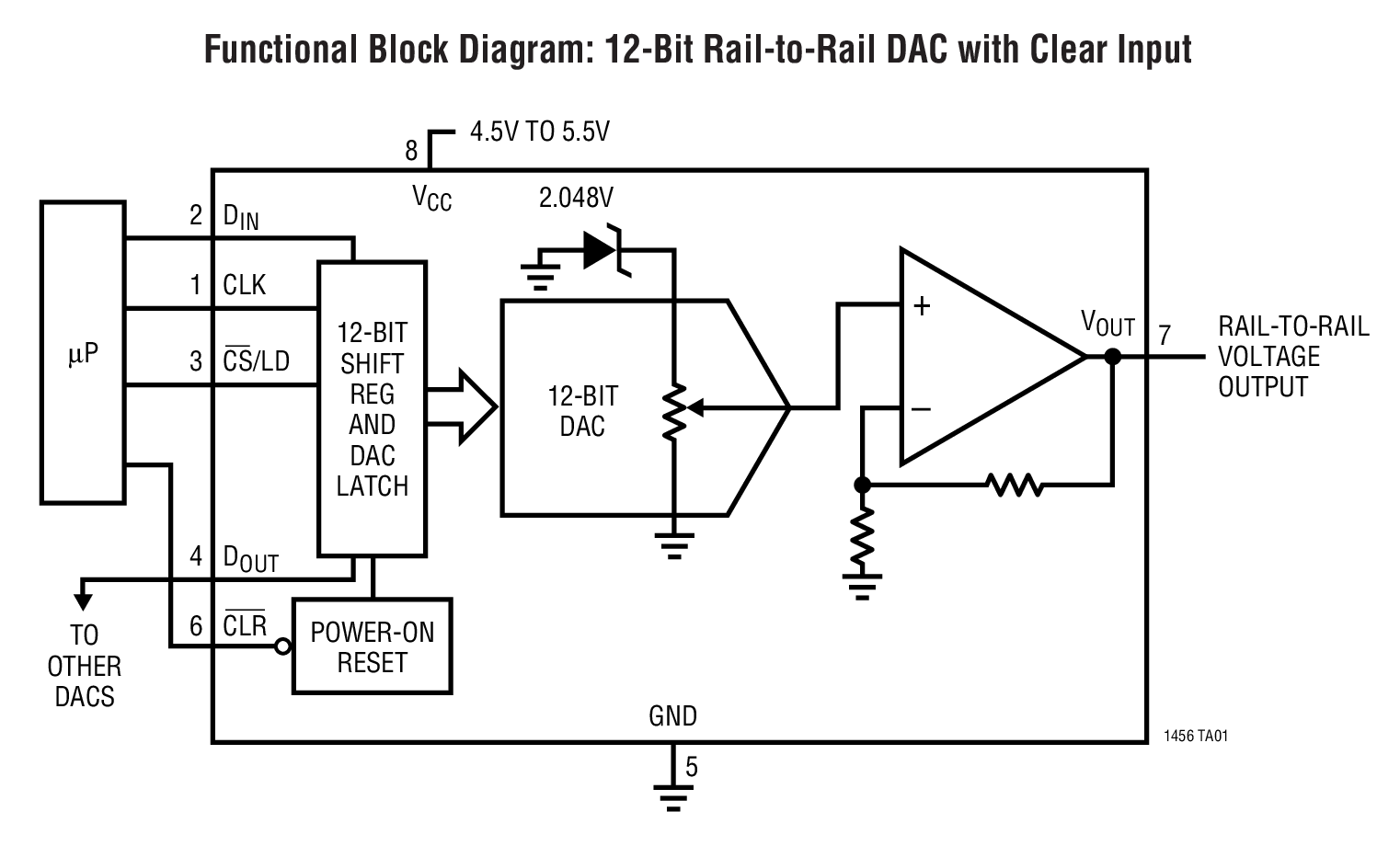

LTC®1456 是一款完整的单电源、轨至轨电压输出、12 位数模转换器 (DAC),采用 SO-8 封装。该器件包含一个轨至轨输出缓冲放大器和一个简单易用的三线式可级联串行接口。LTC1456 包括一个 CLR引脚,此引脚将 DAC 异步清零至零标度。
LTC1456 具有一个 2.048V 内部基准和一个 4.095V 全标度输出。这款器件采用 4.5V 至 5.5V 电源工作,功耗为 2.2mW。
低电源电流和节省空间的 SO-8 封装使 LTC1456 非常适合电池供电型应用。
应用
- 数字校准
- 工业过程控制
- 自动测试设备
- 蜂窝电话
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
R392 Reliability Data3/22/2018PDF20 K
-
DAC Selector Card9/21/2015PDF587K
-
Voltage Output DACs3/3/2011PDF797K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

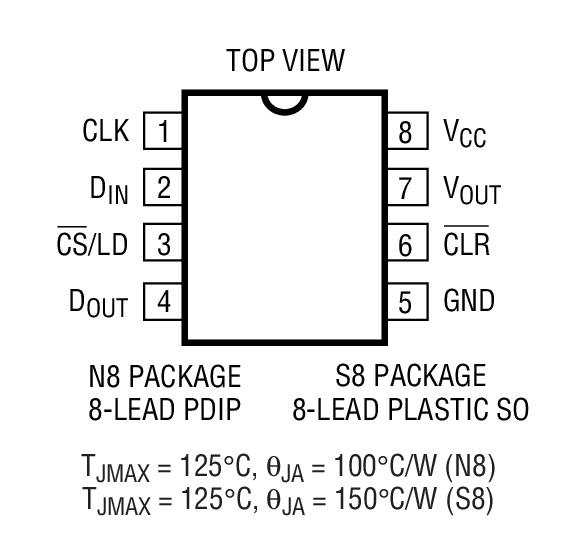

Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
LTC1456CN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
LTC1456CS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
LTC1456CS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
LTC1456IN8#PBF | 材料声明 | 质量和可靠性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
LTC1456IS8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
LTC1456IS8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
Wafer Fabrication Data | R392 Reliability Data |
