LTC1454

量产

双通道 12 位轨至轨微功率 DAC

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 12 位分辨率
  • 经过缓冲的真正轨至轨电压输出
  • 5V 操作，ICC：典型值为 700μA (LTC1454)
  • 3V 操作，ICC：典型值为 450μA (LTC1454L)
  • 内置基准： 2.048V (LTC1454)
    • 1.220V (LTC1454L)
  • CLR 引脚
  • 上电复位
  • 16 引脚 SO 封装
  • 三线式可级联串行接口
  • 最大 DNL 误差：0.5LSB
  • 低成本

LTC®1454 / LTC1454L 是完整的单电源、双通道轨至轨电压输出、12 位数模转换器 (DAC)，采用 16 引脚 SO 封装。这两款器件包含一个具可变增益 (x 1 或 x 2) 的输出缓冲放大器和一个简单易用的三线式可级联串行接口。

LTC1454 具有一个 2.048V 内置基准和一个 4.095V 全标度输出 (在 x 2 增益配置中)。该器件采用 4.5V 至 5.5V 单电源工作。

LTC1454L 具有一个 1.22V 内置基准和一个 2.5V 全标度输出 (在 x 2 增益配置中)。该器件采用 2.7V 至 5.5V 单电源工作。

较低的电源电流、卓越的 DNL 指标和小尺寸使得这些器件能够在一系列重视尺寸、DNL 特性和单电源操作的应用中使用。

应用

  • 数字校准
  • 工业过程控制
  • 自动测试设备
  • 蜂窝电话
   

LTC1454
双通道 12 位轨至轨微功率 DAC

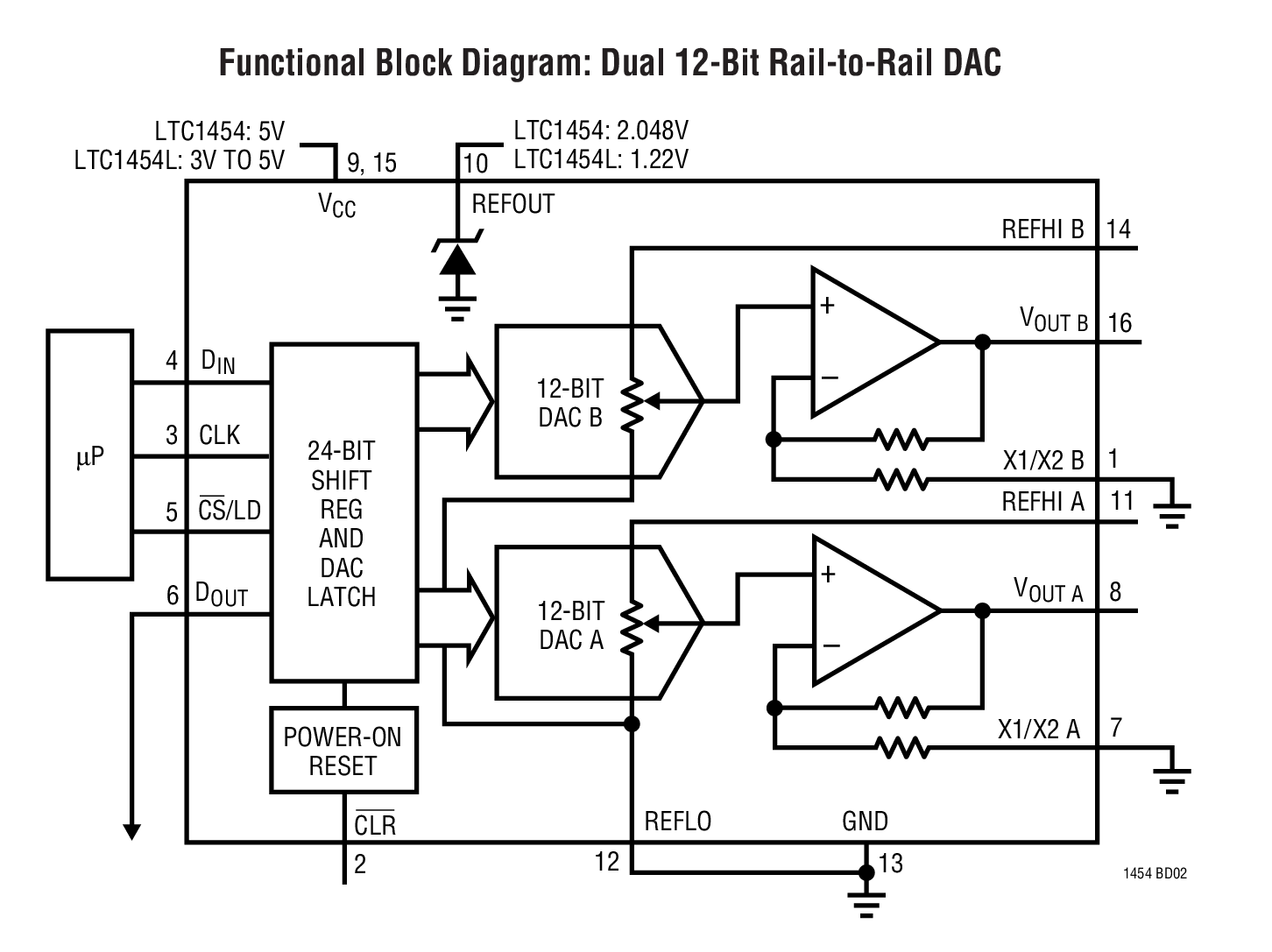

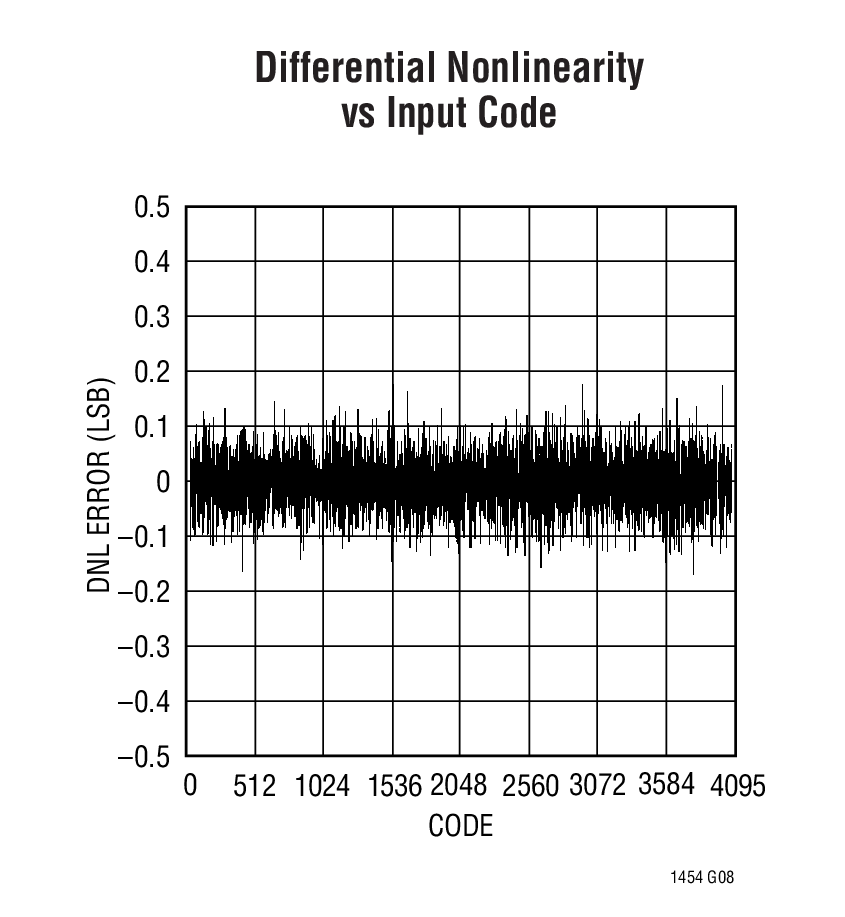

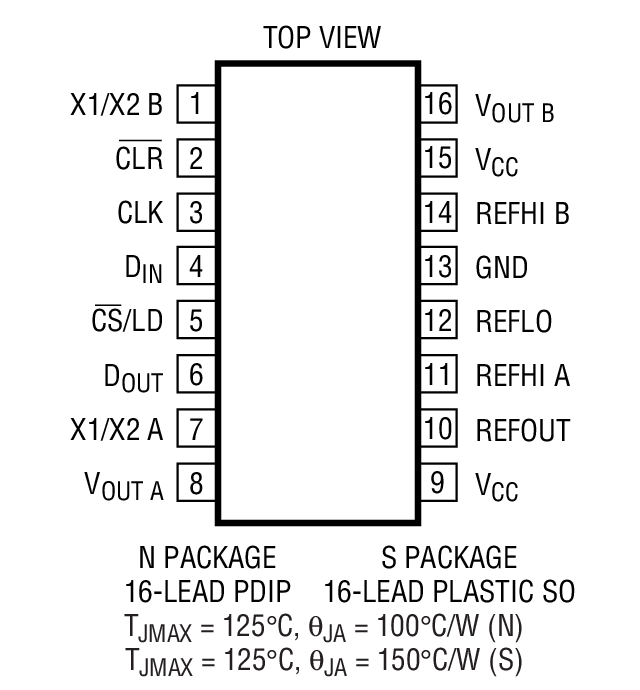

Functional Block Diagram: Dual 12-Bit Rail-to-Rail DAC Differential Nonlinearity vs Input Code Product Package 1
